6 относятся к (Сервер многоадресной рассылки 1, Группа 1), порты 1 и 10 относятся к
(Сервер многоадресной рассылки 1, Группа 2), а порты 1, 121 и 12 относятся к (Сервер
многоадресной рассылки 2, Группа 3).
Каждый из четырех узлов успешно принимает нужную ему программу: порты 2 и 6 не
получают трафик программ 2 и 3, порт 10 — трафик программ 1 и 3, а порт 12 — трафик
программ 1 и 2.
36.1.3.2 Сценарий 2: генератор общих запросов L2 MLD

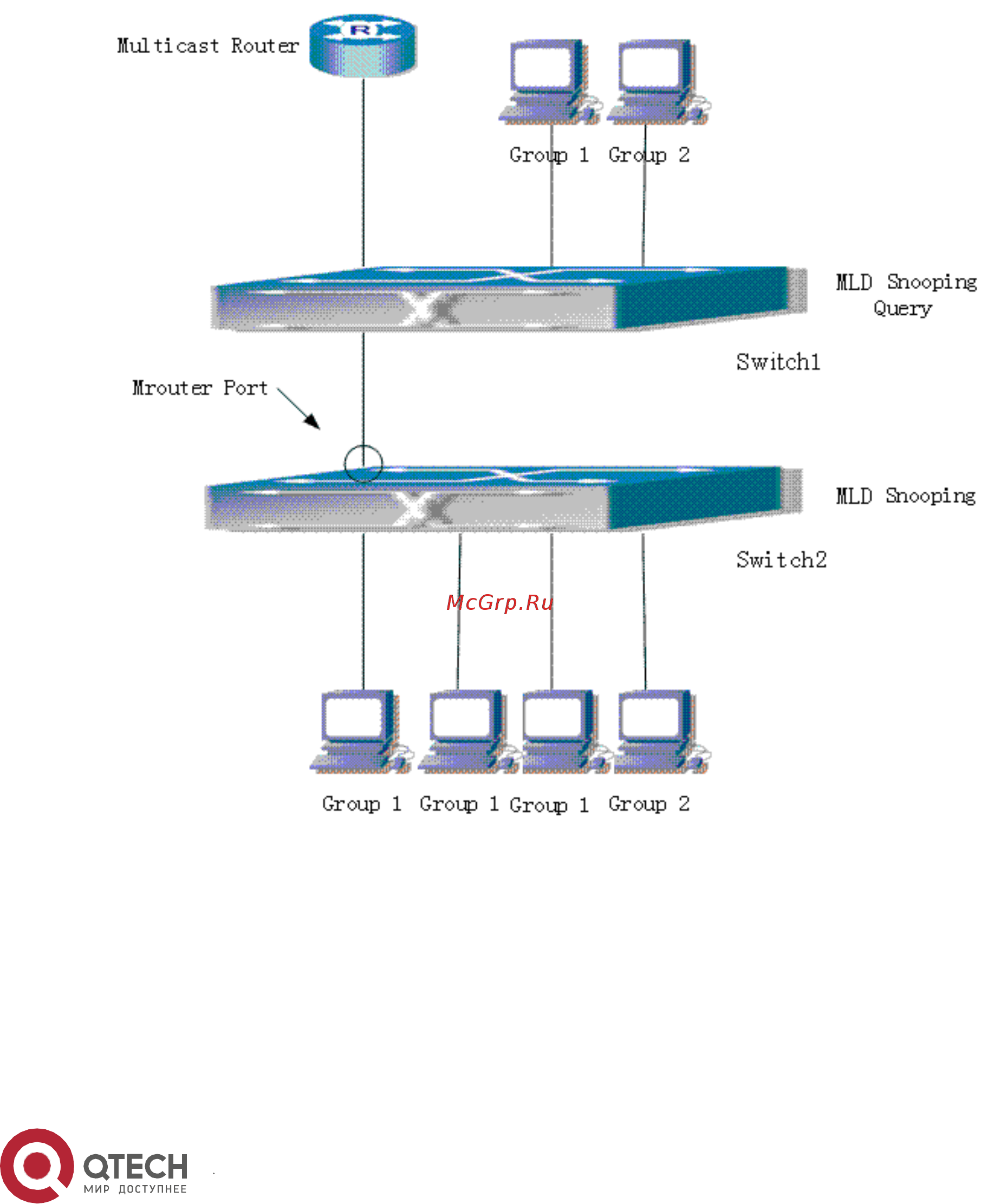

Коммутатор как генератор запросов при отслеживании MLD-пакетов
Коммутатор B настроен так же, как коммутатор в сценарии 1. Коммутатор A заменяет
многоадресный маршрутизатор в сценарии 1. Предположим, что на нем настроена сеть
VLAN 60, которой принадлежат порты 1, 2, 10 и 12. Порт 1 подключен к серверу
многоадресной рассылки, а порт 2 — к коммутатору B. Для того чтобы отправлять
запросы через определенный интервал времени, необходимо включить отслеживание
MLD-пакетов в режиме общих настроек, а для сети VLAN 60 настроить генератор общих
запросов уровня 2.
