Руководство пользователя
1. Введение 12
www.qtech.ru
отправляют данные
Не горит
Порты SPF не подключены
Порт POE 1-24
(Link/Act)
(подключение/активно
сть)
Горит (зеленым
цветом)
Устройства PD успешно подключены
Мигает (зеленым
цветом)
Устройства PD успешно подключены и получают
или отправляют данные
Не горит
Устройства PD не подключены

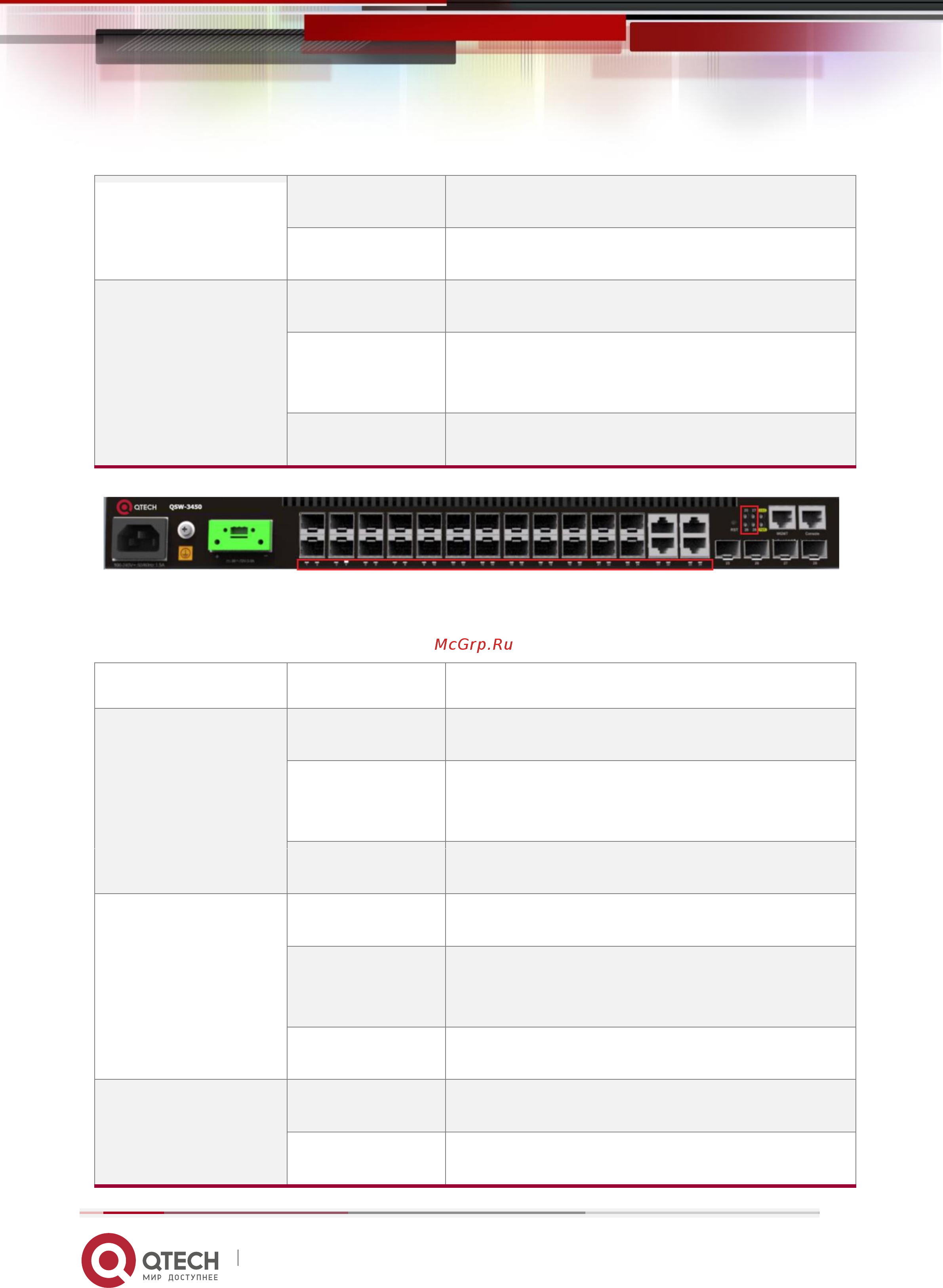

Рис. 1-22. Светодиодные индикаторы коммутатора QSW-8250-28F-AC-DC
Таблица 1-6. Описание индикаторов портов коммутатора QSW-8250-28F-AC-DC
Значок на панели
Состояние
Описание
Порт 1-24 (Link/Act)
(подключение/активно
сть)
Горит (зеленым
цветом)
Порты успешно подключены
Мигает (зеленым
цветом)
Порты успешно подключены и получают или
отправляют данные
Не горит
Порты не подключены
Порт 25/26/27/28
(Link/Act)
(подключение/активно
сть)
Горит (зеленым
цветом)
Порты SPF успешно подключены
Мигает (зеленым
цветом)
Порты SPF успешно подключены и получают или
отправляют данные
Не горит
Порты SPF не подключены
Порт 211-24 (Link/Act)
(подключение/активно
сть)
Горит (зеленым
цветом)
Порты успешно подключены
Мигает (зеленым
цветом)
Порты успешно подключены и получают или
