2.3 Руководство по установке

2.3.1 Установка коммутатора

Установите коммутатор серии QSW-3450, выполнив следующие действия.

1. С помощью винтов из комплекта принадлежностей прикрепите к коммутатору

серии QSW-3450 два кронштейна.

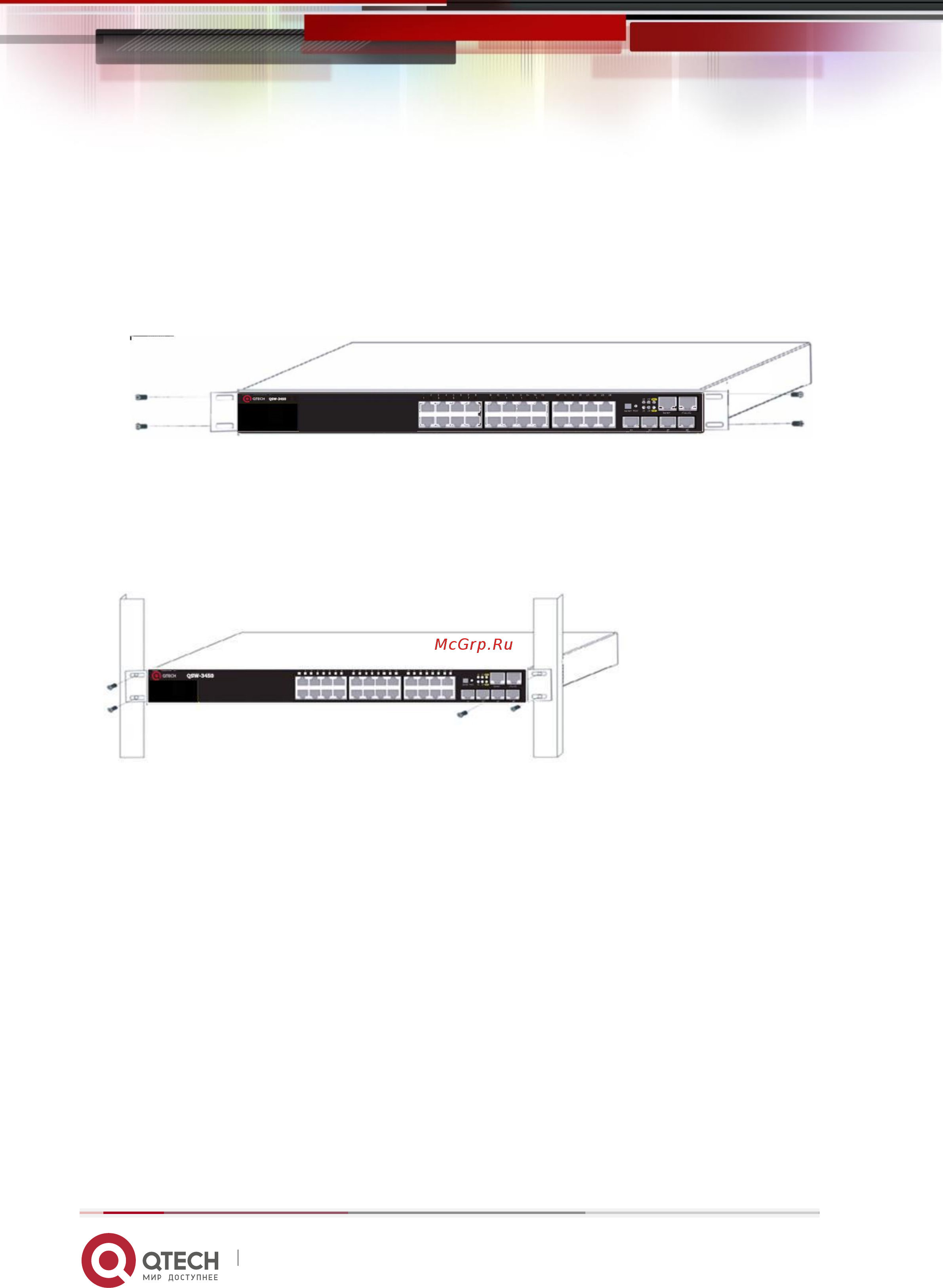

Рис. 21. Крепление кронштейнов к коммутатору

2. Осторожно установите коммутатор с прикрепленными кронштейнами в

стандартную 19-дюймовую стойку. С помощью винтов из комплекта закрепите

коммутатор QSW-3450 в стойке. Для обеспечения хорошей циркуляции воздуха оставьте

вокруг коммутатора достаточное пространство.

Рис. 22. Крепление коммутатора к стойке

Внимание!

Кронштейны используются только для крепления коммутатора в стойке. Их нельзя

использовать в качестве опоры. Разместите под коммутатором полку стойки. Не ставьте

ничего на коммутатор. Для обеспечения нормальной работы коммутатора его

вентиляционные отверстия должны быть свободны.

2.3.2 Подключение консоли

Коммутаторы серии QSW-3450 оснащены последовательным портом RJ45 для

подключения консоли.
