Руководство пользователя
1. Введение 6
www.qtech.ru
кнопкой сброса системы, 30 светодиодными индикаторами, 1 разъемом для источника
питания 220 В перем. тока и 1 отверстием для винта заземления.

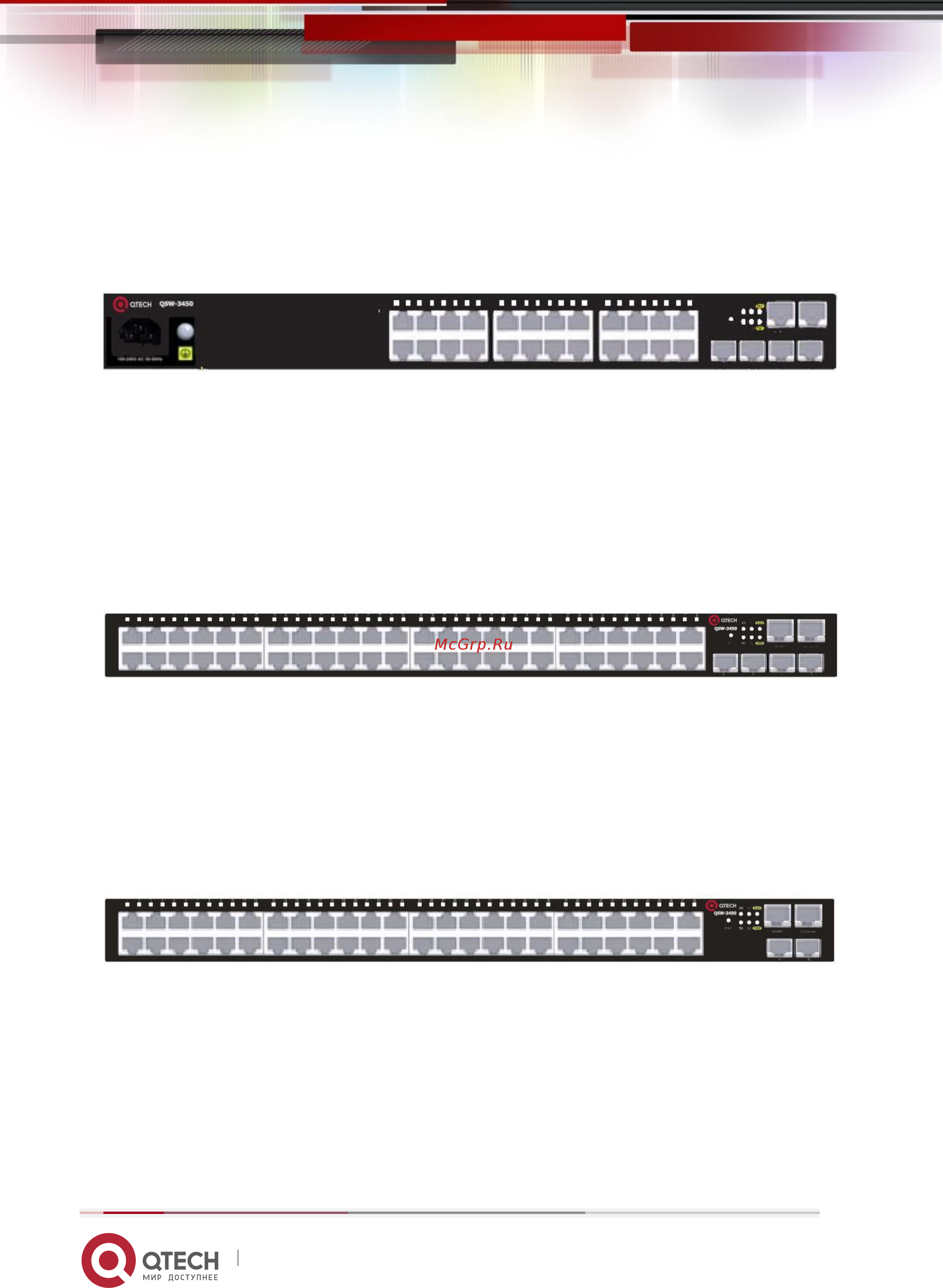

Передняя панель коммутатора QSW-3450-28TX-AC показана на следующем рисунке.
Рис. 1-7. Передняя панель коммутатора QSW-3450-28TX-AC
Коммутатор S5750E-52P-SI оснащен 48 портами 10/100/1000Base-T, 4 портами SFP 1000
Мбит/с, 1 портом для подключения консоли, 1 управляющим интерфейсом Ethernet, 1
кнопкой сброса системы, 54 светодиодными индикаторами, 1 разъемом для источника
питания 220 В перем. тока и 1 отверстием для винта заземления.
Передняя панель коммутатора QSW-3450-52T-POE-AC показана на следующем
рисунке.
Рис. 18. Передняя панель коммутатора QSW-3450-52T-POE-AC
Коммутатор S5750E-52X-SI оснащен 48 портами 10/100/1000Base-T, 4 портами SFP+ 10
Гбит/с, 1 портом для подключения консоли, 1 управляющим интерфейсом Ethernet, 1
кнопкой сброса системы, 54 светодиодными индикаторами, 1 разъемом для источника
питания 220 В перем. тока и 1 отверстием для винта заземления.
Передняя панель коммутатора QSW-3450-52TX-AC показана на следующем рисунке.
Рис. 19. Передняя панель коммутатора QSW-3450-52TX-AC
Коммутатор S5750E-28P-P-SI оснащен 24 портами 10/100/1000Base-T, 4 портами SFP 1000
Мбит/с, 1 портом для подключения консоли, 1 управляющим интерфейсом Ethernet, 1
кнопкой сброса системы, 1 кнопкой POE, 30 светодиодными индикаторами, 1 разъемом
для источника питания 220 В перем. тока и 1 отверстием для винта заземления.
Передняя панель коммутатора QSW-3450-28T-AC показана на следующем рисунке.
