© Все права защищены - „Galmet Sp. z o.o.” Sp. K. Руководство по эксплуатации и монтажу 7
2.4. Конструкция котлов KWR – с водяной решёткой
J
C
F
D
A
I
E
2
15
13
4
12
8
18
10
1
7
6
514
11
16
B
H
M
L
19
17
20
21
B
H
M
L
19
17
20
21
J
C
F
D
A
I
E
15
13
4
12
8
18
10
1
7
6
514
11
16
2
B
H
M
L
19
17
20
21
9
J
C
F
D
A
I
E
15
13
4
12
8
18
10
1
7
6
514
11
16
3
2

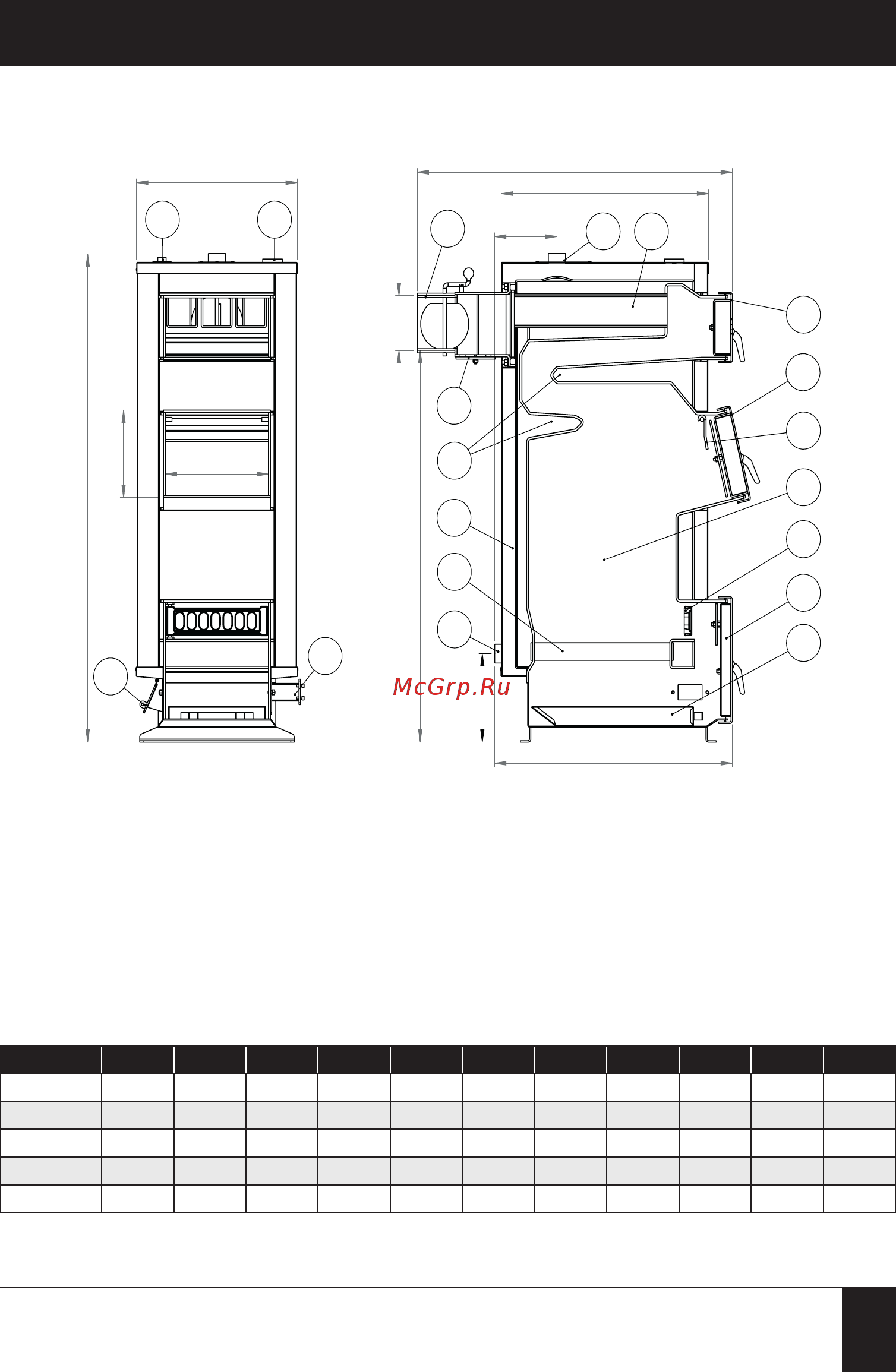

Конструкция котла - KWR
1. Камера сгорания
2. Водяная решётка
4. Горизональный
теплообменный канал
5. Конвекционные каналы
6. Очистные дверцы
7. Загрузочные дверцы*
8. Дверцы зольника
10. Дверцы решётки
11. Боров с заслонкой
12. Механизм очистки борова
13. Изоляция котла
14. Патрубок горячей воды
15. Патрубок холодной воды
16. Дымовая заслонка
17. Термо-манометр
18. Зольник
19. Воздушная заслонка
20. Канал вентилятора
21. Разъем для установки
регулятора тяги
*
В котле 11 кВт загрузочные
дверцы прямые
Тип котла A B C D E F H I J L M
KWR-11 560 410 735 750 180 480 990 165 ø160 250 170
KWR-17 645 410 930 910 240 570 1200 170 ø160 250 190
KWR-22 695 465 1035 985 240 600 1300 160 ø160 300 230
KWR-27 755 515 1125 1035 270 670 1440 160 ø180 350 230
KWR-33 740 635 1140 1000 270 670 1460 180 ø180 470 240
2. Технические данные
