© Все права защищены - „Galmet Sp. z o.o.” Sp. K. Руководство по эксплуатации и монтажу 9

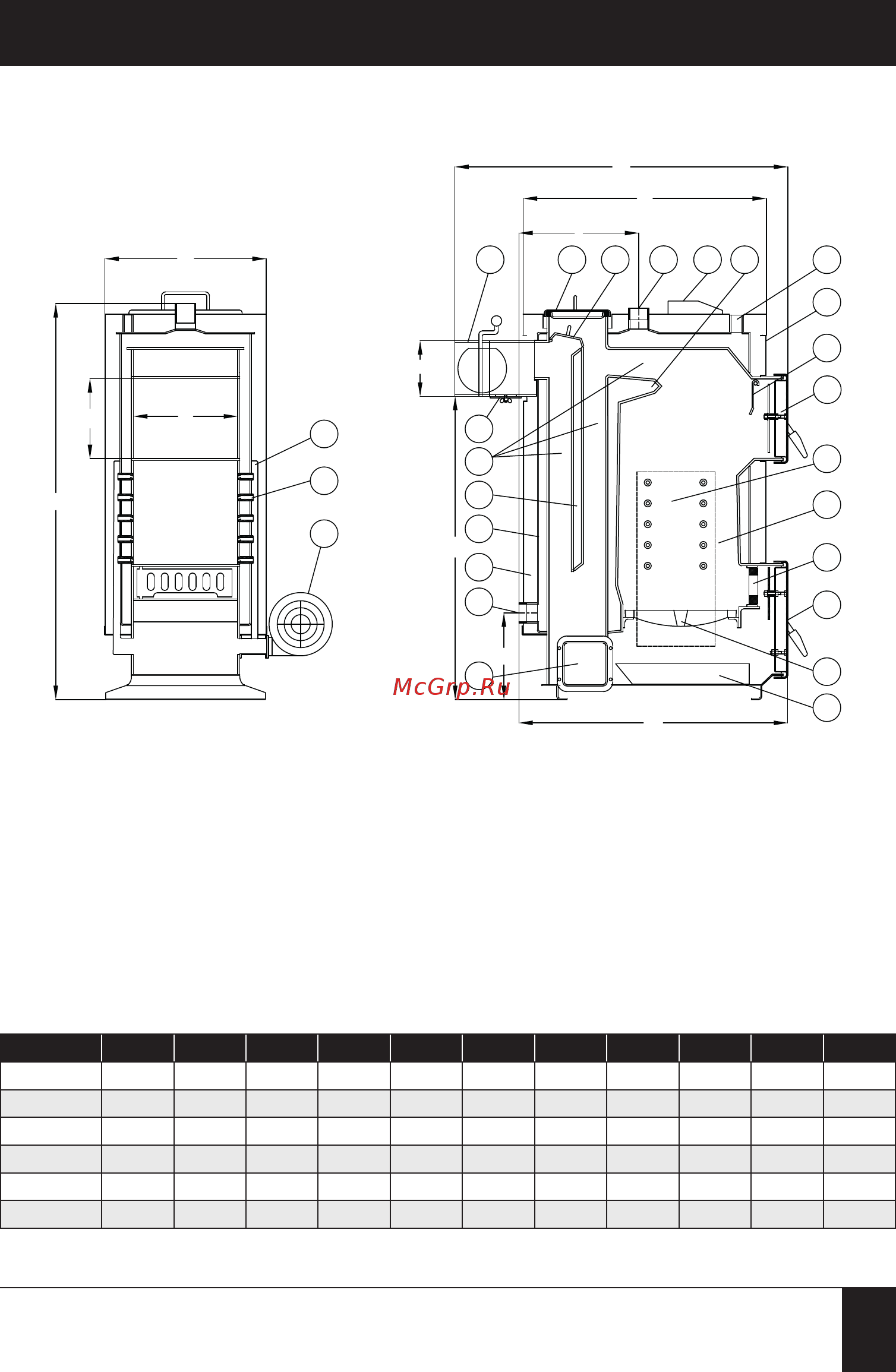

2.6. Конструкция котлов KWUZ – с водяной решёткой и вертикальным теплообменным каналом
J
C
1
10
8
2
25
9
11
22
12
18
13 156
3
7
4
16
19
17
5
14
A
E
L
M
H
B
25
23
24
D
F
I
20
21
Конструкция котла - KWUZ
1. Камера сгорания
2. Чугунная решётка
3. Горизональный
теплообменный канал
4. Вертикальный
теплообменный канал
5. Конвекционные каналы
6. Боров с заслонкой
7. Механизм очистки борова
8. Дверцы зольника
9. Загрузочные дверцы
10. Дверцы решётки
11. Дымовая заслонка
12. Зольник
13. Верхний механизм очистки
14. Нижний механизм очистки
15. Заслонка заднего канала
16. Наружная водяная рубашка
17. Патрубок холодной воды
18. Патрубок горячей воды
19. Изоляция
20. Покрытие
21. Штуцер ¾"
22. Регулятор котла
23. Вентилятор
24. Сопло наддува
25. Воздушная камера
Тип котла A B C D E F H I J L M
KWUZ-15 700 430 800 830 215 625 995 337 ø160 260 200
KWUZ-20 770 465 875 960 250 695 1120 345 ø160 310 240
KWUZ-30 970 600 1030 1210 260 900 1310 380 ø200 430 250
KWUZ-45 1190 650 1170 1350 270 1025 1435 490 ø220 480 300
KWUZ-65 1275 750 1290 1590 340 1200 1540 585 ø250 580 300
KWUZ-95 1440 920 1435 1735 350 1360 1770 700 ø300 630 300
