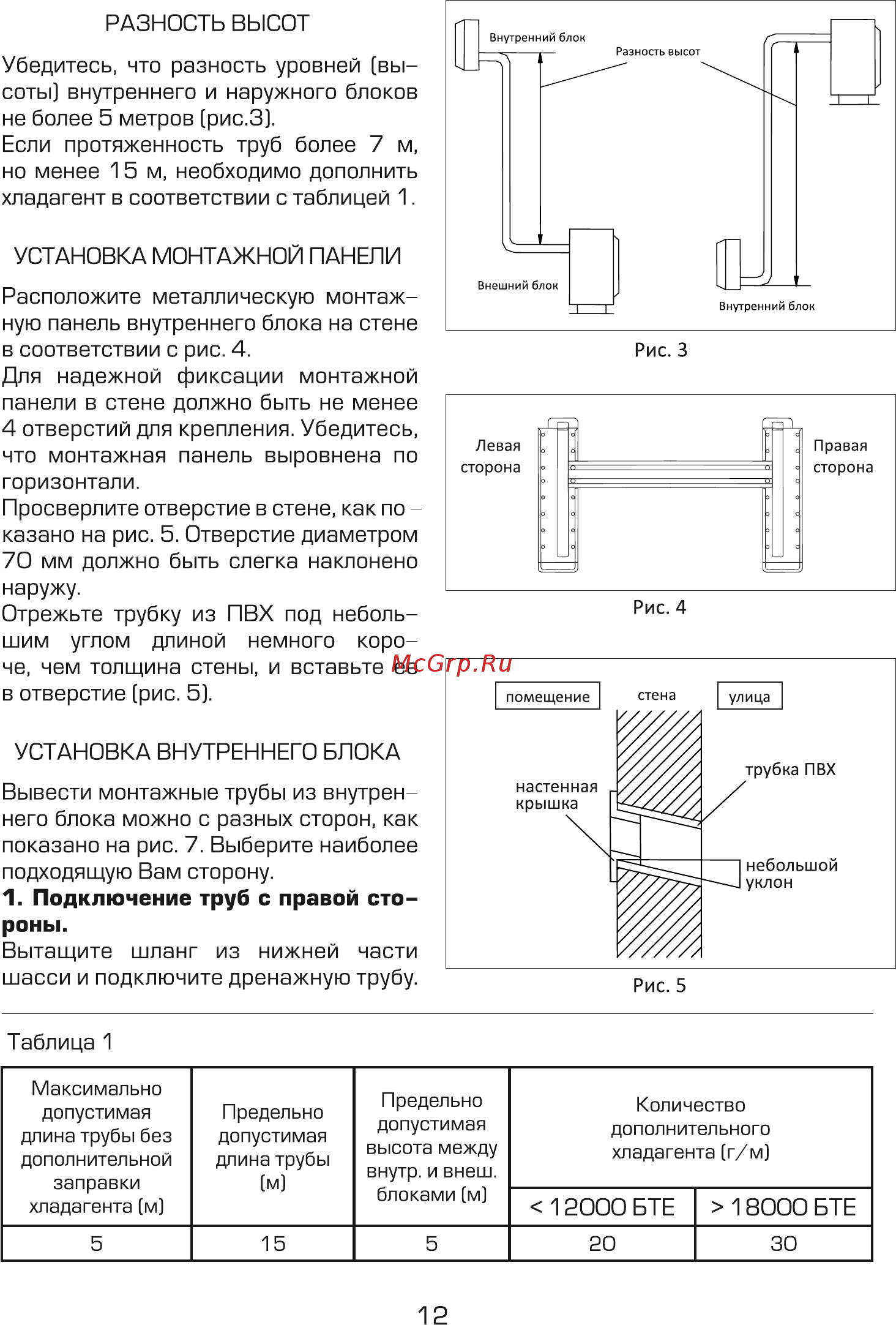

РАЗНОСТЬ ВЫСОТ Убедитесь что разность уровней вы соты внутреннего и наружного блоков не более 5 метров рис З Если протяженность труб более 7 м но менее 15 м необходимо дополнить хладагент в соответствии с таблицей 1 УСТАНОВКА МОНТАЖНОЙ ПАНЕЛИ Расположите металлическую монтаж ную панель внутреннего блока на стене в соответствии с рис 4 Для надежной фиксации монтажной панели в стене должно быть не менее 4 отверстий для крепления Убедитесь что монтажная панель выровнена по горизонтали Просверлите отверстие в стене как по казано на рис 5 Отверстие диаметром 70 мм должно быть слегка наклонено наружу Отрежьте трубку из ПВХ под неболь шим углом длиной немного коро че чем толщина стены и вставьте ее в отверстие рис 5 Рис 4 УСТАНОВКА ВНУТРЕННЕГО БЛОКА Вывести монтажные трубы из внутрен него блока можно с разных сторон как показано на рис 7 Выберите наиболее подходящую Вам сторону 1 Подключение труб с правой сто роны Вытащите шланг из нижней части шасси и подключите дренажную трубу Рис 5 Таблица 1 Максимально допустимая длина трубы без дополнительной заправки хладагента м Предельно допустимая длина трубы м 5 15 Предельно допустимая высота между внутр и внеш блоками м 5 12 Количество дополнительного хладагента г м 12000 БТЕ 18000 БТЕ 20 30
