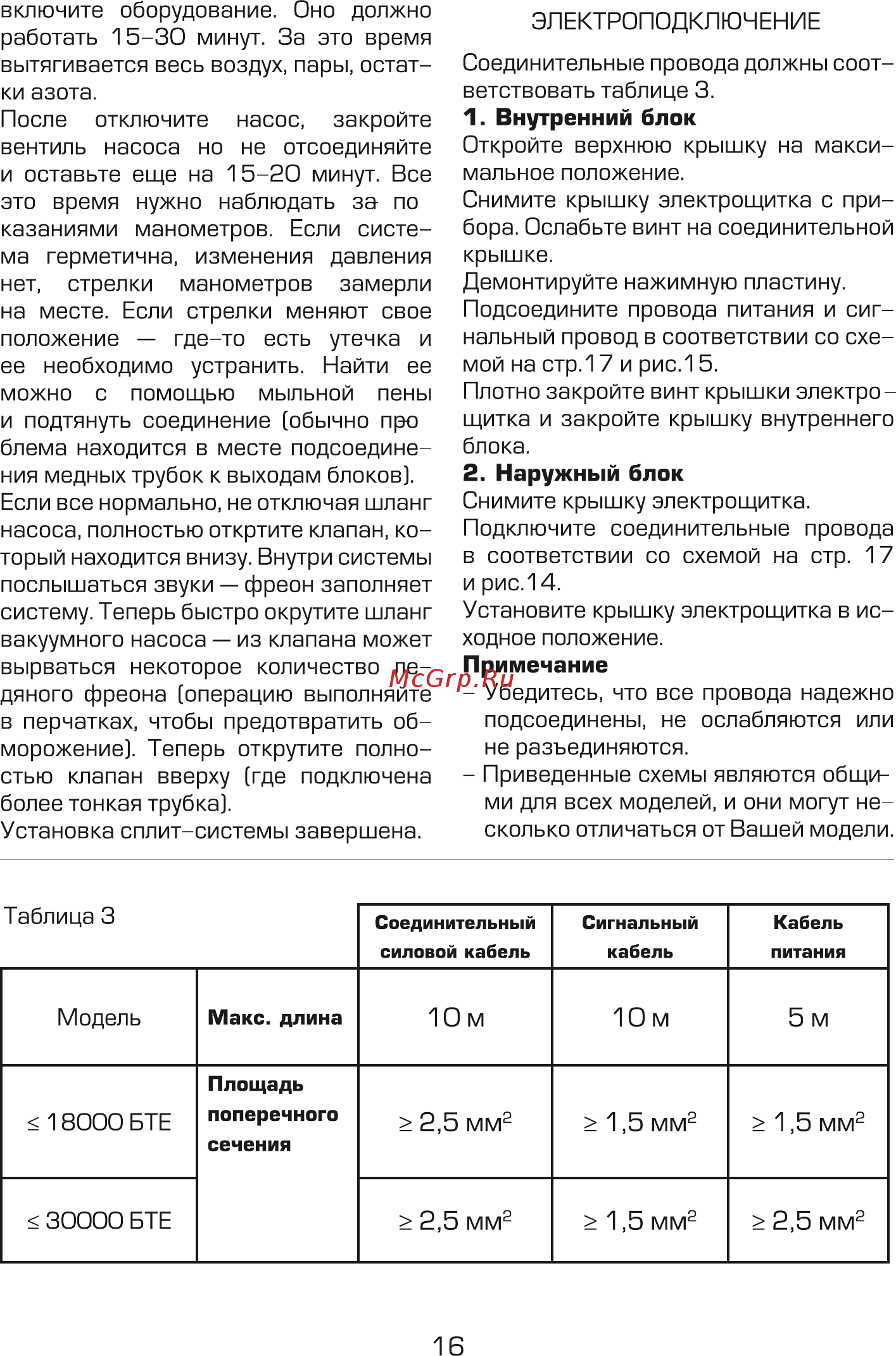

включите оборудование Оно должно работать 15 30 минут За это время вытягивается весь воздух пары остат ки азота После отключите насос закройте вентиль насоса но не отсоединяйте и оставьте еще на 15 20 минут Все это время нужно наблюдать за по казаниями манометров Если систе ма герметична изменения давления нет стрелки манометров замерли на месте Если стрелки меняют свое положение где то есть утечка и ее необходимо устранить Найти ее можно с помощью мыльной пены и подтянуть соединение обычно про блема находится в месте подсоедине ния медных трубок к выходам блоков Если все нормально не отключая шланг насоса полностью откртите клапан ко торый находится внизу Внутри системы послышаться звуки фреон заполняет систему Теперь быстро окрутите шланг вакуумного насоса из клапана может вырваться некоторое количество ле дяного фреона операцию выполняйте в перчатках чтобы предотвратить об морожение Теперь открутите полно стью клапан вверху где подключена более тонкая трубка Установка сплит системы завершена Таблица 3 ЭЛЕКТРОПОДКЛЮЧЕНИЕ Соединительные провода должны соот ветствовать таблице 3 1 Внутренний блок Откройте верхнюю крышку на макси мальное положение Снимите крышку электрощитка с при бора Ослабьте винт на соединительной крышке Демонтируйте нажимную пластину Подсоедините провода питания и сиг нальный провод в соответствии со схе мой на стр 17 и рис 15 Плотно закройте винт крышки электро щитка и закройте крышку внутреннего блока 2 Наружный блок Снимите крышку электрощитка Подключите соединительные провода в соответствии со схемой на стр 17 и рис 14 Установите крышку электрощитка в ис ходное положение Примечание Убедитесь что все провода надежно подсоединены не ослабляются или не разъединяются Приведенные схемы являются общи ми для всех моделей и они могут не сколько отличаться от Вашей модели Соединительный Сигнальный Кабель силовой кабель кабель питания Модель Макс длина 10 м 10 м 5м 18000 БТЕ Площадь поперечного сечения 2 5 мм2 1 5 мм2 1 5 мм2 2 5 мм2 1 5 мм2 2 5 мм2 30000 БТЕ 16
