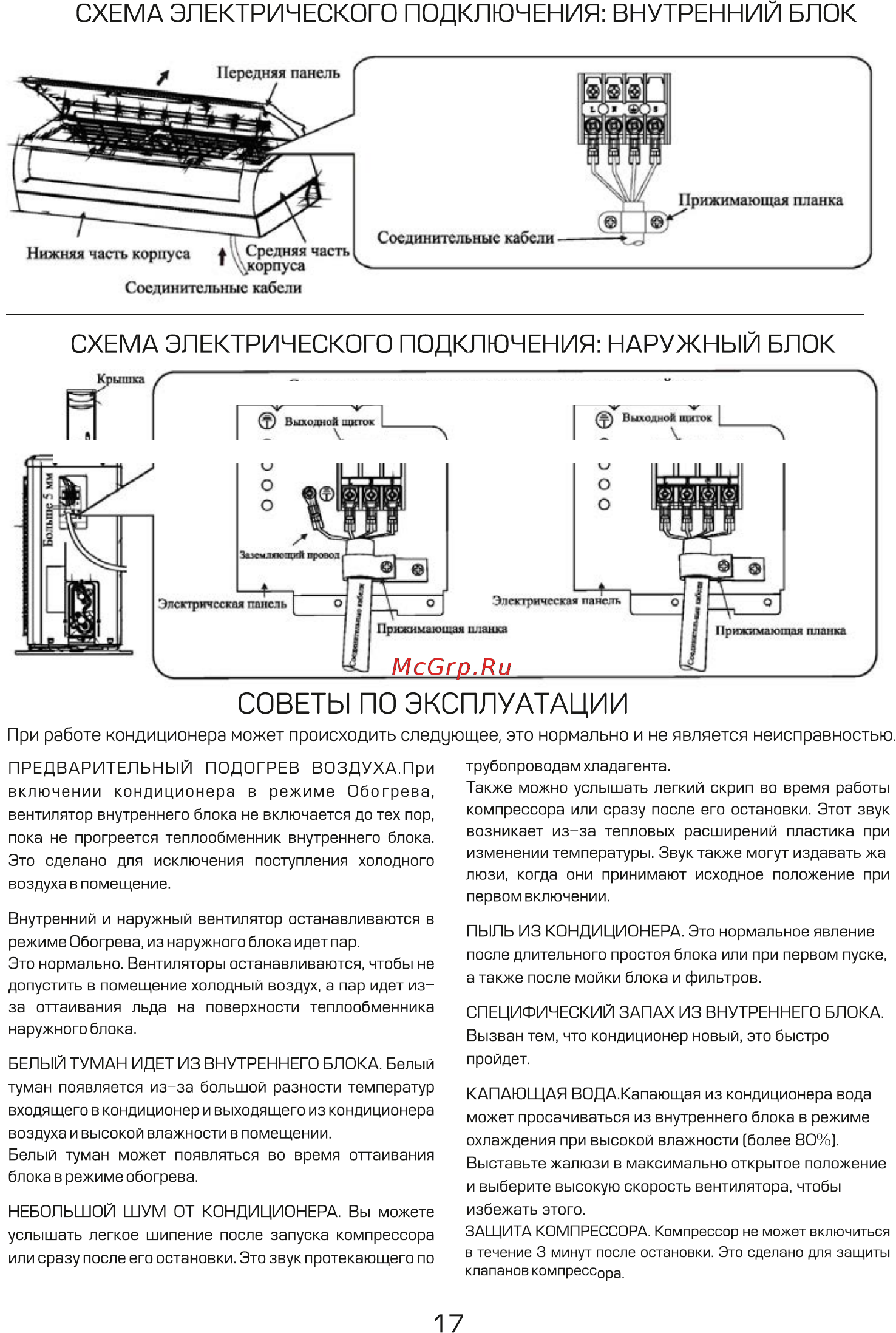

СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ ВНУТРЕННИЙ БЛОК СХЕМА ЭЛЕКТРИЧЕСКОГО ПОДКЛЮЧЕНИЯ НАРУЖНЫЙ БЛОК СОВЕТЫ ПО ЭКСПЛУАТАЦИИ При работе кондиционера может происходить следующее это нормально и не является неисправностью ПРЕДВАРИТЕЛЬНЫЙ ПОДОГРЕВ трубопроводам хладагента Также можно услышать легкий скрип во время работы компрессора или сразу после его остановки Этот звук возникает из за тепловых расширений пластика при изменении температуры Звук также могут издавать жа люзи когда они принимают исходное положение при первом включении ВОЗДУХА При включении кондиционера в режиме Обогрева вентилятор внутреннего блока не включается до тех пор пока не прогреется теплообменник внутреннего блока Это сделано для исключения поступления холодного воздуха в помещение Внутренний и наружный вентилятор останавливаются в режиме Обогрева из наружного блока идет пар Это нормально Вентиляторы останавливаются чтобы не допустить в помещение холодный воздух а пар идет изза оттаивания льда на поверхности теплообменника наружного блока БЕЛЫЙ ТУМАН ИДЕТ ИЗ ВНУТРЕННЕГО БЛОКА Белый туман появляется из за большой разности температур входящего в кондиционер и выходящего из кондиционера воздуха и высокой влажности в помещении Белый туман может появляться во время оттаивания блока в режиме обогрева НЕБОЛЬШОЙ ШУМ ОТ КОНДИЦИОНЕРА Вы можете услышать легкое шипение после запуска компрессора или сразу после его остановки Это звук протекающего по 17 ПЫЛЬ ИЗ КОНДИЦИОНЕРА Это нормальное явление после длительного простоя блока или при первом пуске а также после мойки блока и фильтров СПЕЦИФИЧЕСКИЙ ЗАПАХ ИЗ ВНУТРЕННЕГО БЛОКА Вызван тем что кондиционер новый это быстро пройдет КАПАЮЩАЯ ВОДА Капающая из кондиционера вода может просачиваться из внутреннего блока в режиме охлаждения при высокой влажности более 80 Выставьте жалюзи в максимально открытое положение и выберите высокую скорость вентилятора чтобы избежать этого ЗАЩИТА КОМПРЕССОРА Компрессор не может включиться в течение 3 минут после остановки Это сделано для защиты клапанов компрессора
