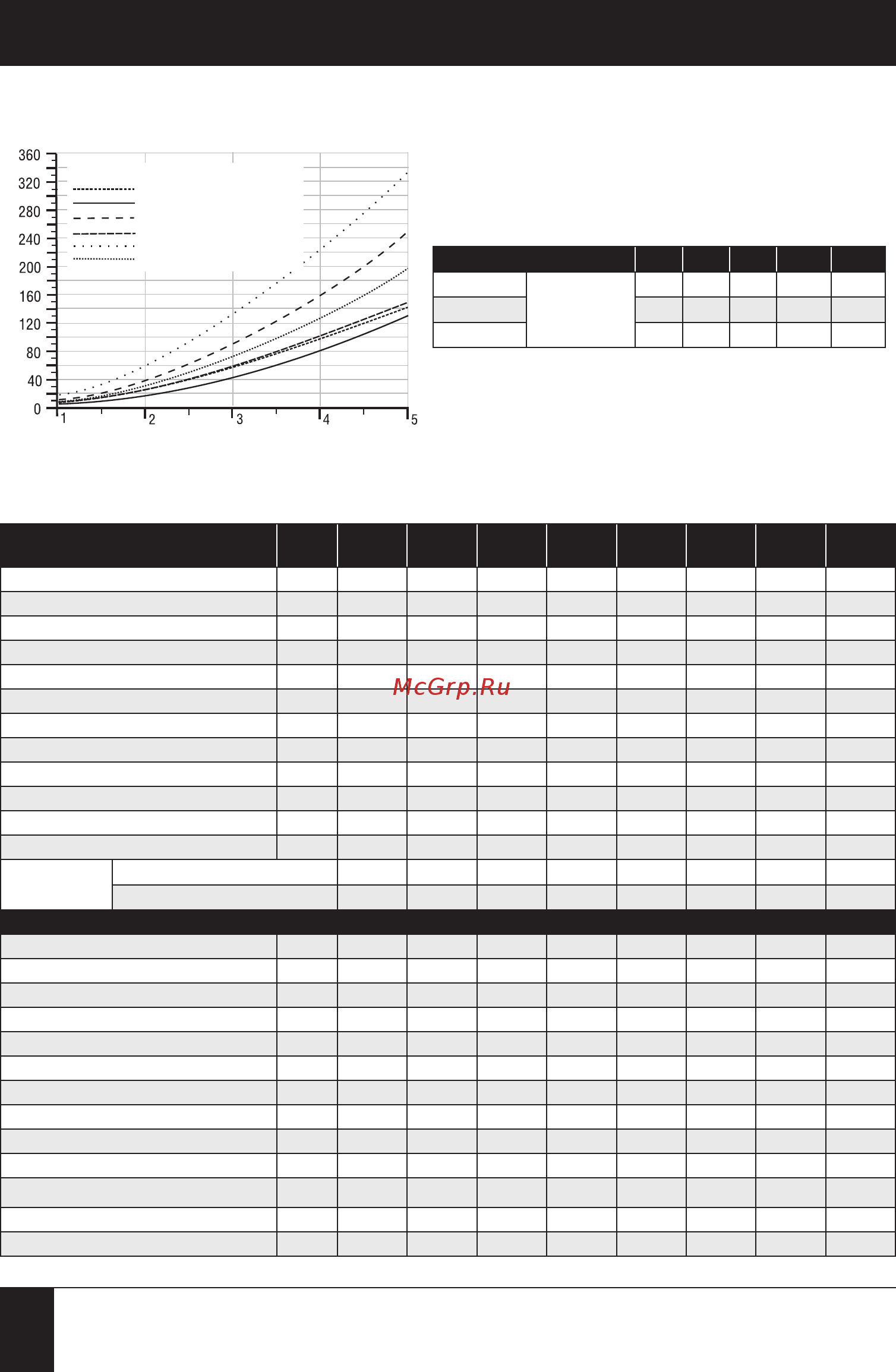

Водонагреватель косвенного нагрева - тип SGW(S), SGW(S)B, SG(S) © Все права защищены - Galmet Sp. z o.o. Sp. K14
5. Технические характеристики
5.8. Потери давления водонагревателей косвенного нагрева с двумя спиральными теплообменниками
6
19
Количество горячей воды [м
3
/ч] 1 2 3 4 5
SGW(S)B 200
Сопротивление
потока
[мбар]
5/8 19/27 44/58 82/98 134/145
SGW(S)B 300 8/12 28/44 59/86 100/165 150/250
SGW(S)B 400 10/18 33/60 73/140 130/219 198/341
Пояснение
SGW(S)B 200 - нижний теплообм.
SGW(S)B 200 - верхний теплообм.
SGW(S)B 300 - нижний теплообм.
SGW(S)B 300 - верхний теплообм.
SGW(S)B 400 - нижний теплообм.
SGW(S)B 400 - верхний теплообм.
Сопротивление потока [мбар]
Количество горячей воды [м
3
/ч]
5.9. Технические характеристики SGW(S)B 200-1500
Характеристики Ед.
SGW(S)B
200
SGW(S)B
250
SGW(S)B
300
SGW(S)B
400
SGW(S)B
500
SGW(S)B
720
SGW(S)B
1000
SGW(S)B
1500
Номинальный объём л 218 263 302 404 480 712 1028 1456
Фактический объём
1
л 204 249 282 379 453 683 992 1420
Макс. раб. t бака °C 100 100 100 100 100 100 100 100
Макс. раб. t теплообмен. °C 110 110 110 110 110 110 110 110
Макс. раб. давление бака МПа 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0
Макс. раб. давл. теплооб. МПа 1,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6
Площадь контура теплообменника I м
2
1,0 1,2 1,4 1,8 2,0 2,4 2,7 2,7
Мощность теплообменника I (70/10/45°C) кВт 24 29 33,6 43 48 57,6 64,8 64,8
Производительность л/ч 570 635 800 1030 1150 1380 1580 1580
Площадь контура теплообменника II м
2
0,7 0,7 1,1 1,1 1,1 1,2 1,5 1,5
Мощность теплообменника II (70/10/45°C) кВт 17 17 26,4 26,4 26,4 28,8 36 36
Производительность л/ч 410 410 630 630 630 690 880 880
Магниевый
анод
Сверху Пробка 5/4"
3
38x400 38x400 38x400 38x400 38x600 38x600 38x600 38x600
Инсп. отв. Болт M8 38x200 38x200 38x200 38x400 38x200 38x400 38x400 38x400
Pазмеры
h1 - Подача холодной воды G" / мм 1 / 130 1 / 210 1 / 210 1 / 240 1 / 240 1 / 350 1 / 370 1 / 370
h2 - Возврат теплоносителя I G" / мм 1 / 210 1 / 290 1 / 290 1 / 320 1 / 320 1 / 430 1 / 450 1 / 450
h3 - Гильза датчика термостата I G" / мм R
3
⁄8 / 355 R
3
⁄8 / 400 R
3
⁄8 / 440 R
3
⁄8 / 570 R
3
⁄8 / 530 R
3
⁄8 / 650 R
3
⁄8 / 600 R
3
⁄8 / 600
h4 - Циркуляция G" / мм ¾ / 450 ¾ / 595 ¾ / 650 ¾ / 770 ¾ / 850 ¾ / 910 ¾ / 750 ¾ / 750
h5 - Подача теплоносителя I G" / мм 1 / 550 1 / 695 1 / 760 1 / 870 1 / 970 1 / 1030 1 / 1000 1 / 1000
h6 - Возврат теплоносит. G" / мм 1 / 635 1 / 795 1 / 845 1 / 980 1 / 1090 1 / 1180 1 / 1100 1 / 1100
h7 - Гильза датчика термостата II G" / мм 1 / 765 1 / 900 1 / 1015 1 / 1150 1 / 1260 1 / 1330 1 / 1250 1 / 1250
h8 - Подача теплоносит. G" / мм 1 / 895 1 / 1005 1 / 1190 1 / 1330 1 / 1440 1 / 1480 1 / 1400 1 / 1400
h9 - Забор гор. воды G" / мм 1 / 975 1 / 1085 1 / 1260 1 / 1410 1 / 1650 1 / 1770 1 / 1590 1 / 2270
d - Диаметр внутренний Ø 550 550 550 600 600 700 900 900
D - Диаметр внешний Ø 670 670 670 700 700 855/900
2
1055/1100
2
1055/1100
2
L - Высота с изоляцией мм 1140 1300 1450 1660 1890 2140 1900 2730
Вес нетто кг 98 115 133 162 215 296 475 580
1
Объём бака за вычетом объема теплообменника;
2
Мягкая полиуретановая пена (съемная);
3
При емкости 720, 1000 i 1500 л пробка магниевого анода 2"
