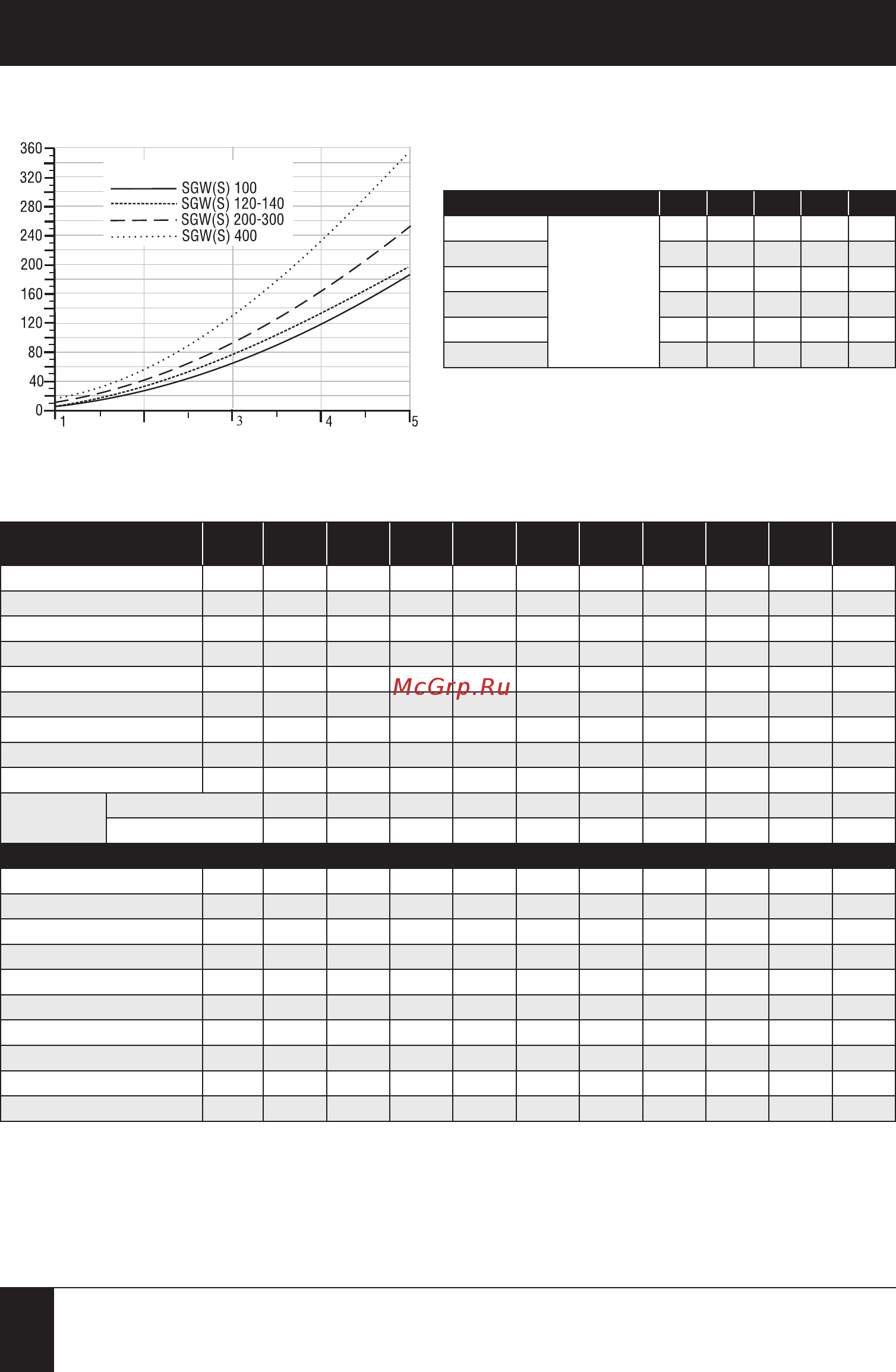

Водонагреватель косвенного нагрева - тип SGW(S), SGW(S)B, SG(S) © Все права защищены - Galmet Sp. z o.o. Sp. K8
5. Технические характеристики
5.1. Потери давления водонагревателей косвенного нагрева с одним спиральным теплообменником
22
3
Количество горячей воды [м
3
/ч] 1 2 3 4 5
SGW(S) 100
Сопротивление
потока
[мбар]
8 31 68 118 187
SGW(S) 120 10 36 77 130 198
SGW(S) 140 10 36 77 130 198
SGW(S) 200 12 44 86 165 250
SGW(S) 300 12 44 86 165 250
SGW(S) 400 21 60 145 238 360
Пояснение
Сопротивление потока [мбар]
Количество горячей воды [м
3
/ч]
5.2. Технические характеристики SGW(S) 100-1500
Характеристики Ед.
SGW(S)
100
SGW(S)
120
SGW(S)
140
SGW(S)
200
SGW(S)
300
SGW(S)
400
SGW(S)
500
SGW(S)
720
SGW(S)
1000
SGW(S)
1500
Номинальный объём л 108 120 139 212 277 404 480 712 1028 1456
Фактический объём
1
л 104 113 133 199 263 389 462 694 1005 1429
Макс. раб. t бака °C 100 100 100 100 100 100 100 100 100 100
Макс. раб. t теплообмен. °C 110 110 110 110 110 110 110 110 110 110
Макс. раб. давление бака МПа 0,6 0,6 0,6 1,0 1,0 1,0 1,0 1,0 1,0 1,0
Макс. раб. давл. теплооб. МПа 0,6 0,6 0,6 1,6 1,6 1,6 1,6 1,6 1,6 1,6
Площадь теплообменника м
2
0,6 0,95 0,95 1,4 1,4 1,8 2,0 2,4 2,7 2,7
Мощ. теплооб. (70/10/45°C) кВт 16 23 23 33,6 33,6 43 48 57,6 64,8 64,8
Производительность л/ч 390 560 560 800 800 1030 1150 1380 1580 1580
Анод
магниевый
Сверху Пробка 5/4"
3
25x390 25x390 25x390 38x400 38x400 38x400 38x600 38x600 38x600 38x600
Инсп. отв. Болт M8 - - - 38x200 38x200 38x200 38x200 38x200 38x400 38x400
Pазмеры
h1 - Подкл. хол. воды G" / мм ¾ / 210 ¾ / 165 ¾ / 165 1 / 210 1 / 210 1 / 240 1 / 240 1 / 350 1 / 370 1 / 370
h2 - Возврат теплоносит. G" / мм ¾ / 310 ¾ / 250 ¾ / 250 1 / 290 1 / 290 1 / 320 1 / 320 1 / 430 1 / 450 1 / 450
h3 - Гильза датчика термостата G" / мм R
3
⁄8 / 400 R
3
⁄8 / 375 R
3
⁄8 / 375 R
3
⁄8 / 445 R
3
⁄8 / 435 R
3
⁄8 / 570 R
3
⁄8 / 530 R
3
⁄8 / 650 R
3
⁄8 / 600 R
3
⁄8 / 600
h4 - Циркуляция G" / мм ¾ / 500 ¾ / 450 ¾ / 450 ¾ / 680 ¾ / 650 ¾ / 770 ¾ / 850 ¾ / 910 ¾ / 750 ¾ / 750
h5 - Подача теплоносит. G" / мм ¾ / 710 ¾ / 750 ¾ / 750 1 / 790 1 / 750 1 / 870 1 / 970 1 / 1030 1 / 1000 1 / 1000
h6 - Забор гор. воды G" / мм ¾ / 790 ¾ / 920 ¾ / 1070 1 / 860 1 / 1135 1 / 1420 1 / 1650 1 / 1770 1 / 1590 1 / 2270
d - Диаметр внутренний Ø 400 400 400 550 550 600 600 700 900 900
D - Диаметр внешний Ø 518 518 518 670 670 700
700/800
2
855/900
2
1055/1100
2
1055/1100
2
L - Высота с изоляцией мм
1020 1120 1270 1100 1360 1660 1890
2050/2080
2
1960/1990
2
2650/2680
2
Вес нетто кг 55 60 65 84 122 147 195 260 415 540
1
Объём бака за вычетом объема теплообменника;
2
Мягкая полиуретановая пена (съемная);
3
При емкости 720, 1000 i 1500 л пробка магниевого анода 2"
