Galmet VULCAN [6/24] Схема установки сливного клапана
![Galmet VULCAN [6/24] Схема установки сливного клапана](/views2/1596888/page6/bg6.png)
Инструкция электрического водонагревателя © Все права защищены - Galmet Sp. z o.o. Sp. K6

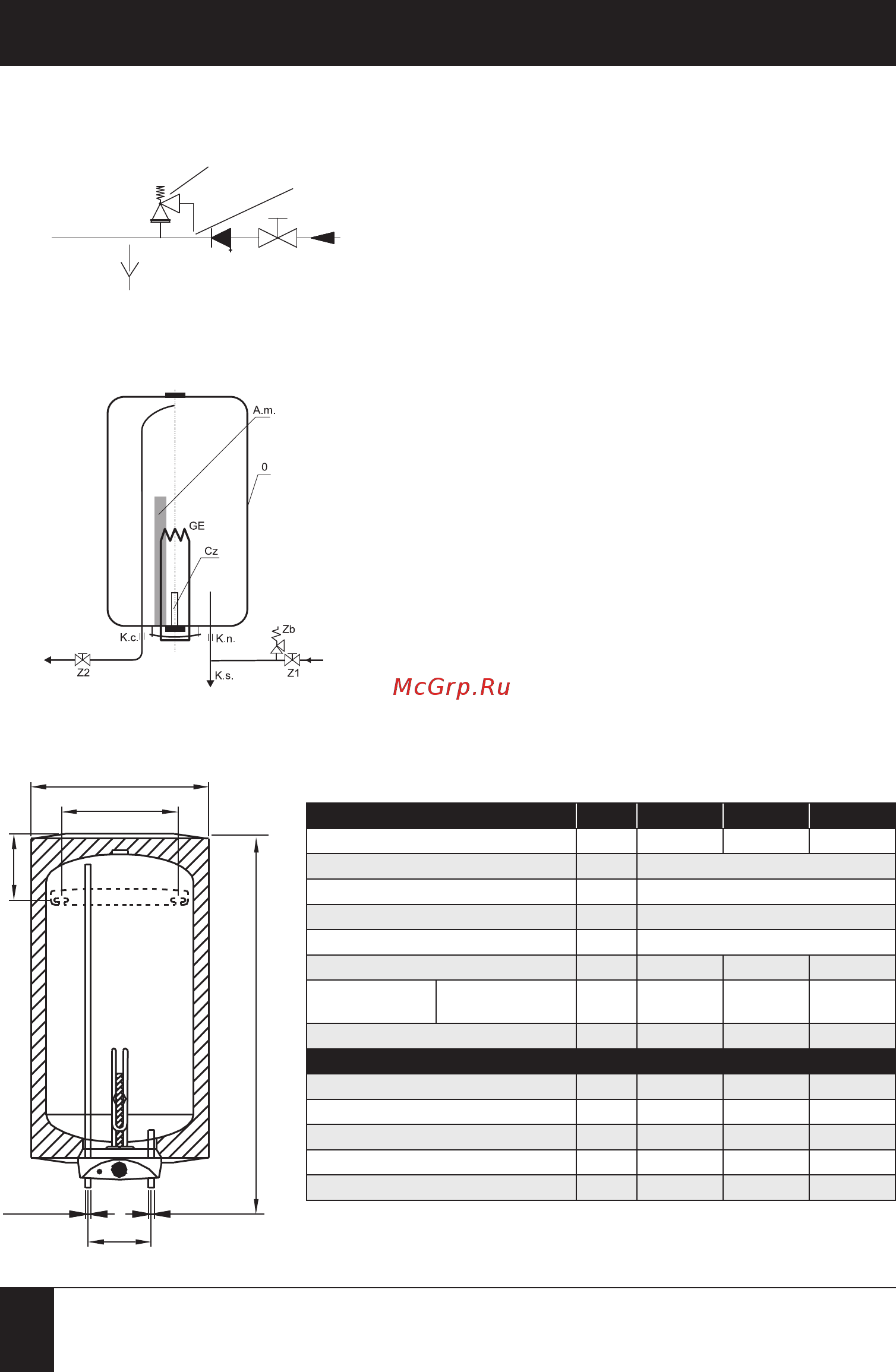

3.1. Схема установки сливного клапана
Чтобы слить воду из водонагревателя необходимо:
1. Закрыть подачу холодной воды перед клапаном или группой безопасности.
2. Открыть сливной клапан.
3. Открыть кран горячей воды, чтобы воздух попал внутрь в устройство.
сливной клапан
XB
T
клапан безопасности
3.2. Схема подключения вертикального водонагревателя
O - Корпус водонагревателя
GE - Hагревательный элемент (ТЭН)
Cz - Датчик терморегулятора
K.s. - Сливная пробка
Zb - Клапан безопасности
Z1 - Клапан на входе холодной воды
Z2 - Клапан на выходе горячей воды
K.n. - Обозначенный синим цветом патрубок подключения холодной водой
K.c. - Обозначенный красным цветом патрубок отбора горячей воды
A.m. - Магниевый анод
горячая
холодная
вода
вода
3.3. Схема и технические характеристики водонагревателя типа Longer
D
A
B
C
G
G 1/2"G 1/2"
Характеристика - Longer Ед. SG 30 SG 50 SG 80
Номинальный oбъем л 30 50 80
Электрическое напряжение В~ 230
Электрическая мощность кВт 1,5
Максимальное рабочее давление MПa 0,6
Диапазон рабочих температур °C 10÷65
Время нагрева до 40°C (условно) ч 0,6 1,0 1,6
Магниевый анод
Longer - стержень
200 мм
мм 25x80 25x190 25x190
Вес нетто кг 22 27 35
Габариты
A мм 365 365 365
B мм 275 275 275
C мм 155 155 155
D мм 100 100 100
G мм 610 885 1310
3. Технические характеристики
Содержание
- Sg mars 1
- Vulcan longer neptun neptun kombi 1
- Инструкция по монтажу и эксплуатации 1
- Монтаж 1
- Теплоизоляция из твердого полиуретана 1
- Тип 1
- Управление монтаж тэн 1
- Электрического водонагревателя 1
- Содержание 2
- Запомнить 3
- Описание конструкции 3
- Предохранительные элементы 3
- Характеристика электрического водонагревателя 3
- Эксплуатация и обслуживание 3
- Эксплуатация и обслуживание 4
- Ввод в эксплуатацию 5
- Монтаж водонагревателя 5
- Общие правила эксплуатации 5
- Отключение электрического водонагревателя 5
- Очистка водонагревателя 5
- Схема и технические характеристики водонагревателя типа longer 6
- Схема подключения вертикального водонагревателя 6
- Схема установки сливного клапана 6
- Технические характеристики 6
- Схема и технические характеристики водонагревателя типа neptun kombi 7
- Технические характеристики 7
- Схема водонагревателя типа neptun и vulcan 8
- Технические характеристики 8
- Технические характеристики 9
- Технические характеристики водонагревателя типа neptun 9
- Технические характеристики водонагревателя типа vulcan 9
- Инструкция электрического водонагревателя все права защищены galmet sp z o o sp k 10 10
- Нагревательный элемент тэн 2 регулятор rd 1 3 ограничитель температуры ls сигнальная лампа cz красная z зеленая 10
- Схема водонагревателя mars 10
- Схема водонагревателя sg 5 10 10
- Технические характеристики 10
- Электрическая схема 10
- Технические характеристики 11
- Технические характеристики водонагревателя типа mars 11
- Технические характеристики водонагревателя типа sg 5 10 11
- Hеисправности в работе 12
- Защита от замерзания 5 c 13
- Руководство по эксплуатации контроллера elektronik 13
- Термический ограничитель 13
- 6 руководство по эксплуатации контроллера elektronik pro 14
- Активизация термического ограничителя 14
- Обнаружение неисправностей 14
- Описание устройства 14
- Принцип работы 14
- Руководство по эксплуатации контроллера elektronik pro 14
- Дополнительные функции контроллера 15
- Руководство по эксплуатации контроллера elektronik pro 15
- Функции контроллера 15
- Руководство по эксплуатации контроллера elektronik pro 16
- Предохранение 17
- Руководство по эксплуатации контроллера elektronik pro 17
- Сервисное меню 17
- Технический уход 17
- Руководство по эксплуатации контроллера smart 18
- Эксплуатация 18
- Режим smart 19
- Руководство по эксплуатации контроллера smart 19
- Блокировка от детей 20
- Мануальный ручной режим 20
- Подсветка экрана 20
- Руководство по эксплуатации контроллера smart 20
- Система защиты от бактерий legionella 20
- Коды ошибок 21
- Руководство по эксплуатации контроллера smart 21
- Руководство по эксплуатации контроллера smart 22
- Устранение неисправностей 22
- 100 глубчице ул рациборска 36 23
- Galmet sp z o o sp k 23
- Sg 5 sg 10 sg 10m sg 30l sg 40 sg 50l sg 60 23
- Sg 80l sg 80 sg 100 sg 120 sg 140 23
- Декларация соответствия 23
- Заявляет что продукция 23
- К которым относится эта декларация 23
- Назначение и сфера применения 23
- Производятся в соответствии со следующими директивами 23
