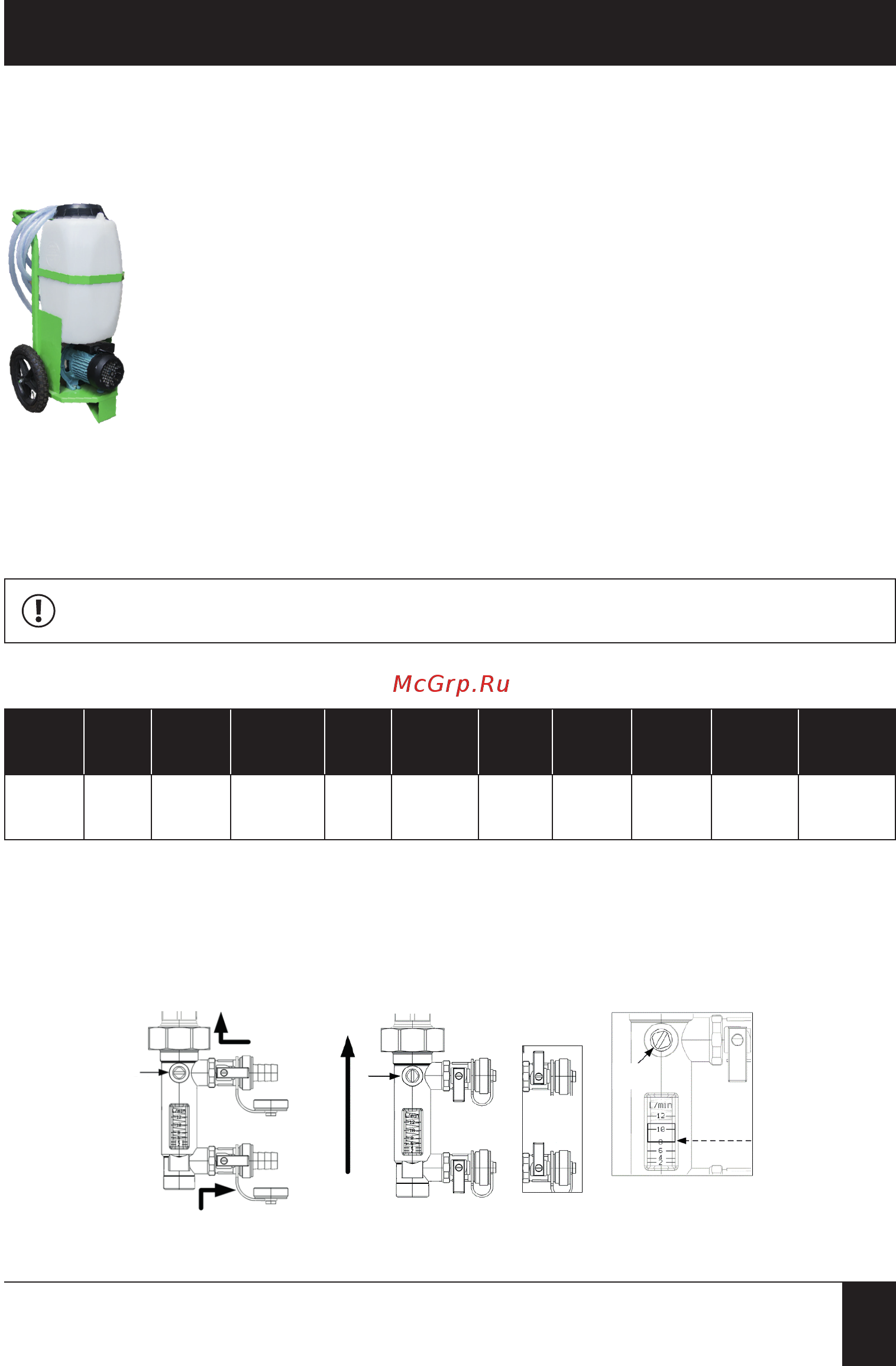

Galmet KSG PT15 [19/24] Оборудование для наполнения и удаления воздуха в гелиоустановках

7. Оборудование, используемое при гелиоустановках

7. Оборудование для наполнения и удаления воздуха в гелиоустановках

7.1. Описание оборудования

Профессиональная станция для промывки, наполнения, удаления воздуха и обслуживания закрытых системах

гелиоустановок, тепловых насосов, теплого пола и радиаторов отопления. Станция наполнения предназначена для

быстрого и надежного наполнения тепловых солнечных систем и других закрытых систем холодной и горячей воды и

смесей гликоля. Станция наполнения исключает образование воздушных пузырей и очищает систему от загрязнений.

Применение: солнечные коллекторы; тепловые насосы; системы центрального отопления; водонагреватели.

Станция заполнения состоит из следующих элементов: cтальной тележки покрытой порошковой краской с устойчивыми

колесами; прочного, мощного насоса; полиэтиленового бака емкостью 30 л.; прозрачных напорных шлангов,

позволяющих управлять возвратом, устраняя завоздушенность; шаровых кранов на соединительных шлангах; внешнего

фильтра с возможностью очистки системы.

7.2. Начало работы

Поскольку насос не использует в этом устройстве всасывающую способность, он должен быть заполнен водой перед первым использованием.

Можно наполнить бак или же заполнить через патрубки в насосе. Перед началом работы проверьте шланги и соединения (каждая станция для

промывки, наполнения, удаления воздуха предварительно проверена на давление).

Не заполняйте солнечную систему в солнечную погоду. В установке гелиосистемы может возникнуть температура свыше 100°С, что

может привести к повреждению (гарантия не включает этот тип повреждения).

7.3. Технические характеристики оборудования

Размеры

(в х ш х д)

Вес

(пустой)

Емкость

бака

Диаметр

заливной

горловины

Поток

Высота

подъема

Насос

Запорный

клапан

Клапан

слива

Среда

Макс.

температура

среды

950 x 420 x

530 мм

25 кг 30 л 155 мм

л/мин

50 м

1100 W,

230 V

3/4" 1/2"

вода,

гликолевая

смесь

60°

7.4. Наполнение и удаление воздуха из гелиоустановки

Шланги наполняющего устройства подключить к патрубкам, обозначенными на рисунке "Наполнение" и "Опорожнение". Важно, чтобы во

время наполнения шаровой кран на ротаметре был закрыт и что бы во время наполнения был включен насос гелиоустановки (включить ручной

режим на контроллере). Во время наполнения рекомендуется удаление воздуха с помощью ручного воздухоотводчка, который находится на

крестообразном переходнику.

Наполнение

Направление потока

Закрытый

шаровой

кран

Шаровой

кран

открыт

Регулировка

уровня потока

Скорость потока

в данном случае

8л/мин

Колпачки на клапаны После

наполнения и ввода в эксплу-

атацию системы закрутите

колпачки на клапаны, чтобы

предотвратить случайное

открытие.

Опорожнение

(1) – Наполнение системы

Установите шланг на конце клапана наполнения, за-

кройте шаровой клапан ротаметра, откройте клапан

наполнения и клапан слива и наполните систему.

(2) - Начало работы системы

Откройте шаровой кран и закройте клапаны наполнения и слива. Можно

удалить соединения клапана наполнения и слива.

(3) – Регулировать уровень потока до

появления необходимых показателей на

расходомере.

Примечание! Нижний курсор указывает

величину скорости потока.
