2. Монтаж солнечных коллекторов

2.4. Монтажные комплекты вакуумных коллекторов

2.4.1. Элементы, входящие в монтажный комплект для вакуумных коллекторов типа KSG PT15

на наклонной крыше, покрытой черепицей

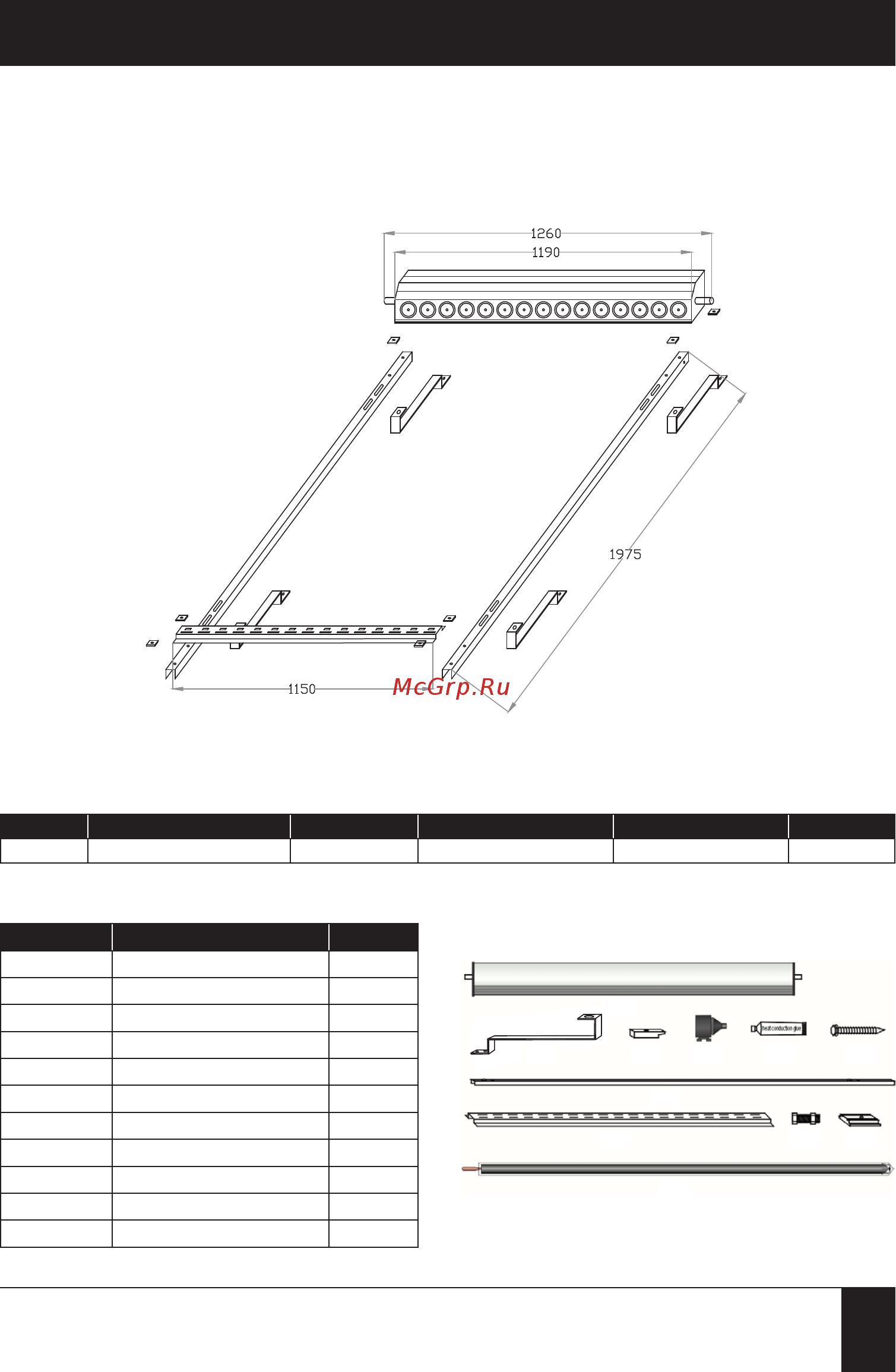

Размеры и составные части монтажного комплекта для вакуумного коллектора KSG 15PT.

Данные коллектора KSG PT15:

Модель Ширина верхней части рамы Длина рамы Эффективная длина трубки Ширина нижней балки Глубина

KSG PT15 1190 мм 1975 мм 1720 мм 1150 мм 135 мм

Составные части коллектора KSG PT15:

Наименование Элемент Количество

(A.) Верхняя часть рамы коллектора 1

(B.) Кровельный анкер 4

(C.) Уплотнительная подкладка 4

(D.) Заглушка- держатель 15

(E.) Теплопроводящая паста 1

(F.) Продольная балка 2

(G.) Винт для дерева 4

(H.) Поперечная балка 1

(I.) Крепежный болт 13

(J.) Монтажная подкладка 4

(K.) Вакуумная трубка 15

(A.)

(C.) (D.) (E.) (G.)

(J.)(I.)(H.)

(K.)

(F.)

(B.)
