7.4.5.2 Демонтаж сальниковой набивки

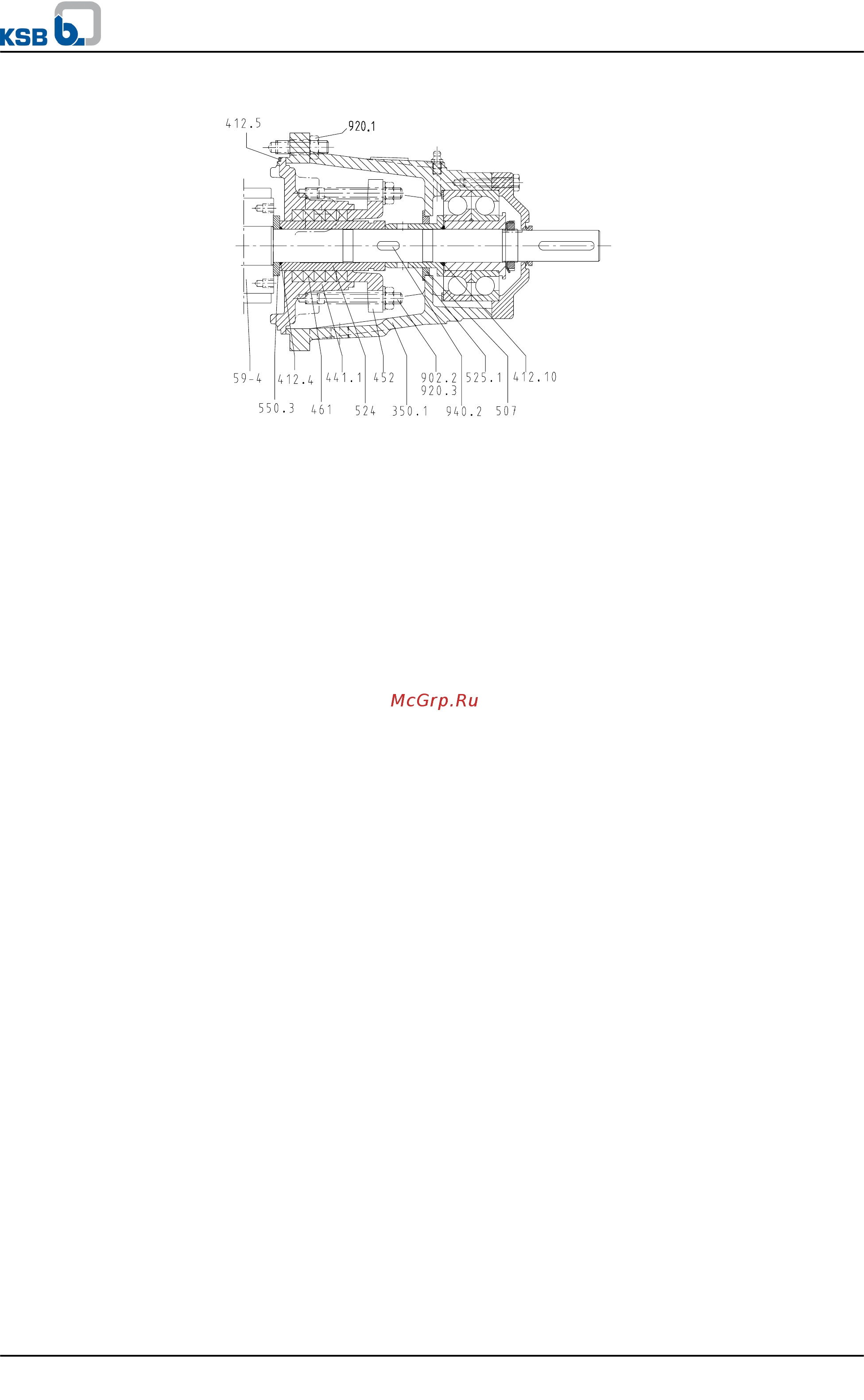

Рисунок 39: Демонтаж сальниковой набивки
Демонтаж сальникового кольца
Демонтаж сальникового кольца не требует разборки части подшипника.
✓
Снять устройства защиты от прикосновения на отверстиях корпуса подшипников
350.1.
1. Ослабить гайки 920.3.
2. Вынуть нажимную втулку сальника 452 из уплотнительной камеры 441.1.
3. Снять трубопровод барьерной жидкости, при наличии.
4. Удалить набивочные кольца 461 и при наличии замыкающее кольцо.
Снять уплотнительную камеру
✓ Снять подшипники. (⇨ Глава 7.4.4.3 Страница 56)
✓
Снять набивочные кольца 461.
1. Снять кольцевое уплотнение круглого сечения 412.10.
2. Снять распорную втулку 525.1.
3. Ослабить гайку 920.1 и снять корпус подшипника 350.1 вместе с
соответствующим уплотнением.
4. Снять уплотнительную камеру 441.1 с нажимной втулкой сальника 452.
5. Извлечь призматическую шпонку 940.2.
6. Снять с помощью съемника защитную втулку вала 524. Использовать для этого
выемку в защитной втулке вала.
7. Снять кольцевое уплотнение круглого сечения 412.4.
Примечание:
При затруднениях при демонтаже защитной втулки вала 524 можно использовать
разгрузочный поршень 59-4 (при наличии).
1. Закрепить съемник в резьбовых отверстиях разгрузочного поршня.
2. Снять разгрузочный поршень 59-4, шайбу 550.3 и защитную втулку вала 524.
7.4.6 Демонтаж проточной части
Демонтаж напорной части
✓ Снять подшипники качения 320.1.
✓
Снять уплотнение вала.
✓ Проточная часть находится в вертикальном положении (при возможности).
1. Только при компоновке А и В: Демонтировать подшипник качения. (⇨ Глава
7.4.4.1 Страница 54)
2. Привести насос в вертикальное положение - свободным концом вала вверх.
