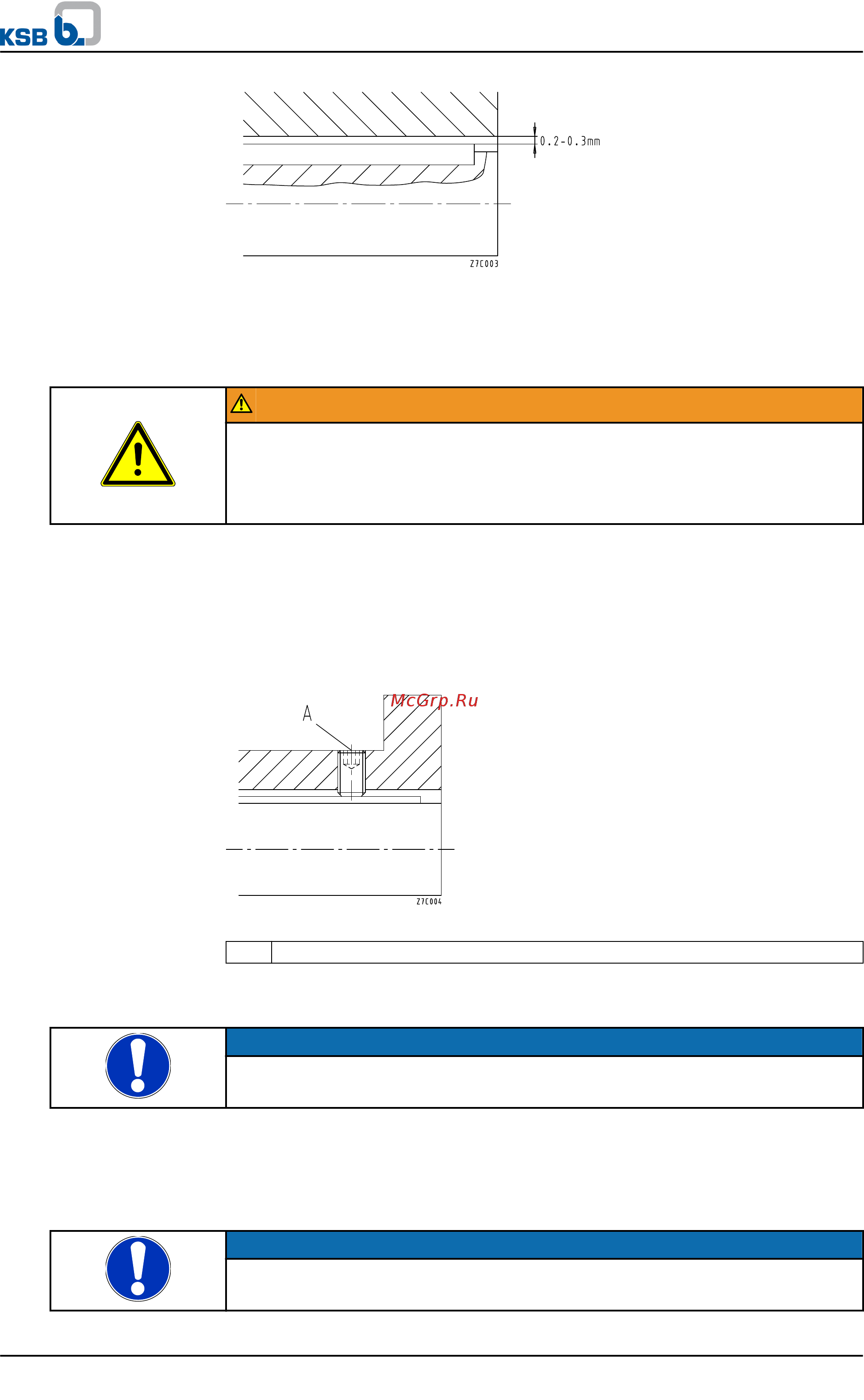

Рисунок 48: Допуск между шпоночной канавкой и призматической шпонкой
3.
Проверить высоту призматических шпонок. Учитывать допуск между пазом и
призматической шпонкой.
У исполнений с двумя призматическими шпонками вставить соответственно обе
шпонки.
ПРЕДУПРЕЖДЕНИЕ
Горячие поверхности при нагреве деталей для монтажа/демонтажа
Опасность получения ожога
Носить термостойкую защитную обувь
Удалить легковоспламеняющиеся вещества из опасной зоны.
4. Для упрощения надевания ступицы муфт могут быть равномерно нагреты до
макс.80 °C. Предварительно удалить эластомеры. Нагретые эластомеры не
могут быть использованы снова.
5.
Натянуть ступицы муфт, пока конец вала и торцевая сторона ступицы не
совпадут.
У жестких муфт для моноблочных агрегатов E, F и V размеров 32-65 : соблюдать
установочные размеры жестких муфт. (⇨ Глава 5.6.4 Страница 30)
Рисунок 49: Ступица муфты с резьбовым штифтом
A Резьбовой штифт
6. Крепко затянуть резьбовые штифты.
7.
Установить стопорные кольца (при наличии) на ступицу муфты.
УКАЗАНИЕ
Некоторые исполнения оснащаются валами или муфтами с 2 призматическими
шпонками. Нужно установить 2 призматические шпонки, как описано выше.
7.5.6 Монтаж двигателя
7.5.6.1 Установка двигателя (агрегат с опорной плитой)
УКАЗАНИЕ
При исполнениях с проставкой не выполнять шаги 1 и 2.
7 Техобслуживание/уход
78 из 100
