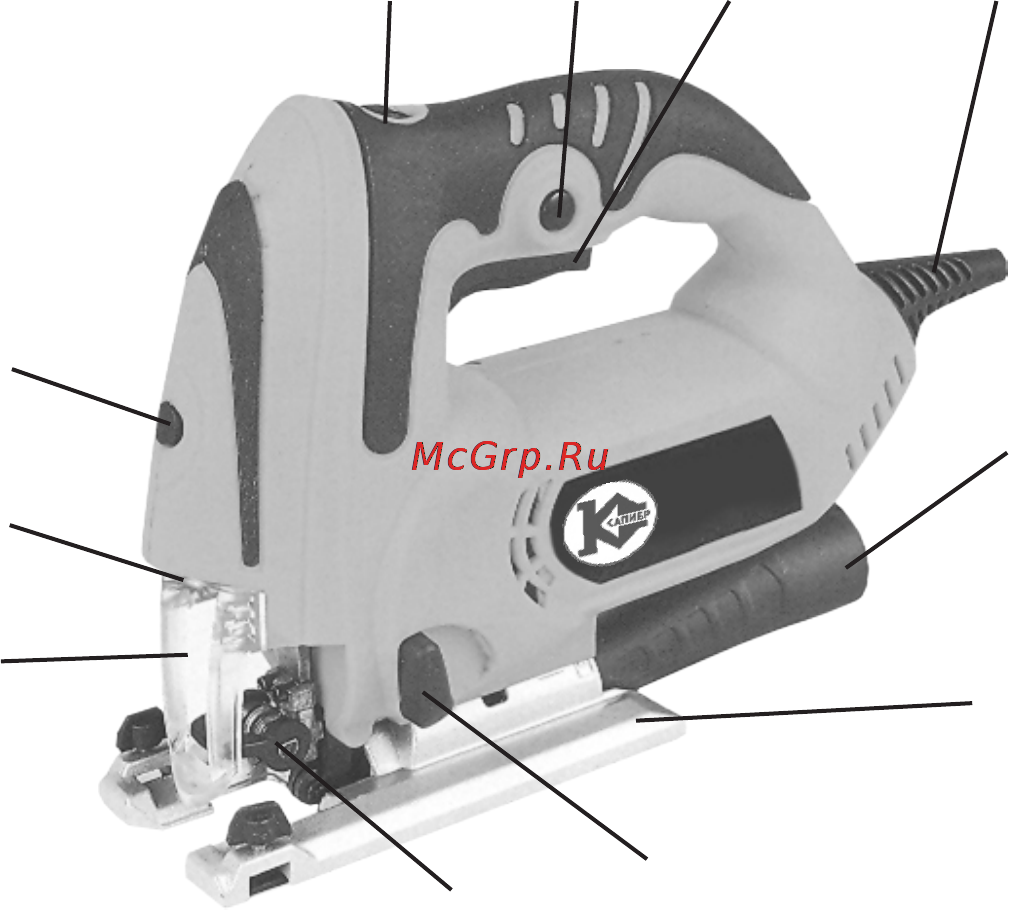

Калибр ЛЭМ-750Е+ [7/8] Общий вид инструмента

Содержание

• Page 16 page 1 1
• Лэм 750е 1
• Page 2 page 15 2
• Page 14 page 3 3
• Лобзик электрический 3
• Лэм 750е 3
• Маятниковый 3
• Паспорт 3
• Page 4 page 13 4
• В процессе эксплуатации соблюдайте требования настоящего паспорта 4
• Влияющие на условия его монтажа и эксплуатации 4
• Внимание 4
• Га х о с го 4
• Го е 4
• Действителен при заполнении 4
• Ега 4
• Заполняет торговая организация 4
• Магазина дата продажи и подпись продавца а также указана модель перед эксплуатацией инструмента внимательно изучите настоящий паспорт и 4
• Модель лэм 750е требуйте проверки его работоспособности пробным запуском и проверки соответствия комплектности разделу 3 настоящего паспорта 4
• На гарантийный ремонт лобзика электрического 4
• Настоящего руководства связанные с изменением конструкции не 4
• При покупке лобзика электрического маятникового 4
• Приобретенный вами инструмент может иметь некоторые отличия от 4
• С 3 о 4
• С та 4
• Соблюдайте меры безопасности при работе лобзиком 4
• Талон 1 4
• Талон 2 4
• Убедитесь что в талоне на гарантийный ремонт поставлены штамп 4
• Уважаемый покупатель 4
• Чтобы обеспечить оптимальное функционирование инструмента и продлить срок его службы 4
• Page 12 page 5 5
• Вероятная причина неисправности 5
• Внешние проявления дефектов лобзика возникших в результате 5
• Внешние прояувления и 5
• Воможные неисправности 5
• Данная модель предназначена для работы в условиях умеренного климата с диапазоном рабочих температур от 20 до 40 с и относительной влажности воздуха не более 80 5
• Дополнительные признаки 5
• Допускаемые отклонения напряжения 10 частоты 5 5
• Лобзик электрический маятниковый далее по тексту лобзик модель лэм 750е с лазером предназначен для повышения производительности ручного труда при 5
• Наименование неисправности 5
• Неправильной эксплуатации приведены в таблице ниже 5
• Основные сведения об изделии 5
• Перечень возможных неисправностей приведён в таблице ниже 5
• Питание от сети переменного тока напряжением 220 в частотой 50 гц 5
• Примечание устранение неисправностей производится в гарантийной мастерской 5
• Причина отказа изделия внешние проявления дефектов 5
• Прямолинейном и фигурном пилении дерева пластмассы черных и цветных металлов строительных материалов 5
• Транспортировка инструмента производится в закрытых транспортных средствах в соответствии с правилами перевозки грузов действующих на транспорте данного вида 5
• Page 6 page 11 6
• Гарантии изготовителя поставщика 6
• Комплектация 6
• Основные технические данные 6
• Page 10 page 7 7
• Общий вид инструмента 7
• Общий вид лобзика представлен на рис 1 7
• Рис 1 7
• Срок службы и хранение 7
• Page 8 page 9 8
• Запрещается 8
• Использование инструмента 8
• Меры безопасности 8
• Подготовка инструмента к работе внимание 8

Похожие устройства

• Kyocera KM-2560 Инструкция по эксплуатации
• Focusrite SAFFIRE FILEWIRE Инструкция по эксплуатации
• LG MC-783MC Инструкция по эксплуатации
• Sturm JS4076P Инструкция по эксплуатации
• Kyocera KM-3040 Инструкция по эксплуатации
• Polaris PUH 0707 Инструкция по эксплуатации
• Prology MCA-1015U Инструкция по эксплуатации
• Bimatek F-1140 STR Инструкция по эксплуатации
• Focusrite SAFFIRE PRO 24 i/o Firewire Инструкция по эксплуатации
• LG MC-782MC Инструкция по эксплуатации
• Prology CMD-185U Инструкция по эксплуатации
• Polaris PHP 1802 Инструкция по эксплуатации
• Bimatek SF303 Инструкция по эксплуатации
• Калибр ЛЭМ-900Е Инструкция по эксплуатации
• Kyocera KM-3050 Инструкция по эксплуатации
• LG MC-7644A Инструкция по эксплуатации
• Prology CMD-160U Инструкция по эксплуатации
• Bimatek F-2030 FNN Инструкция по эксплуатации
• Kyocera KM-3060 Инструкция по эксплуатации
• Калибр ЛЭМ-850Е+ Инструкция по эксплуатации

7 3 Если обработка ведется на низких значениях числа ходов то время от времени лобзик необходимо включать на холостом ходу на высокое число ходов для вентиляции электродвигателя во избежании перегрева 7 4 При работе лобзиком необходимо выполнять все требования раздела 5 настоящего паспорта подключать и отключать лобзик от сети штепсельной вилкой только при выключенном электродвигателе включать лобзик держа его в руках так чтобы пилка не соприкасалась с обрабатываемой поверхностью что предохранит лобзик от сильнейшего толчка не извлекать пилку из пропила и не вставлять пилку в пропил при включенном лобзике а Установка рабочего полотна пилки выберите рабочее плотно пилку в зависимости от типа обрабатываемого материала ослабьте два винта в держателе пилки используя ключ шестигранник вставьте рабочее полотно в держатель убедитесь что зубья пилки направлены вперед а задняя часть пилки располагается в направляющем ролике затяните винты с помощью ключа шестигранника 7 5 После выполнения работы не кладите лобзик до полной остановки лезвия 7 6 По окончании работы очистите лобзик от пыли и грязи сверните шнур питания 7 7 При длительных перерывах в работе наружные поверхности деталей лобзика подвергающиеся коррозии должны быть покрыты маслом консервационным 7 8 Лазерная индикация линии реза обеспечивает соответствие распила предварительной разметке а также не препятствует точному продолжению реза при попадании опилок на обрабатываемый материал а Замена батареек Тип используемых батареек 1 5 В М сго ААА количество 2 шт Используя крестовую отвертку открутите винты с крышки лазера снимите крышку Осторожно выньте старые батарейки и вставьте новые соблюдая полярность Установите крышку на место б Убедитесь что луч лазера совпадает по направлению с рабочим полотном пилкой если этого нет то слегка поправьте направляющую лазера 8 Срок службы и хранение 8 1 Срок службы лобзика 3 года 8 2 Лобзик до начала эксплуатации должен храниться законсервированным в упаковке предприятия изготовителя в складских помещениях при температуре окружающей среды от 20 до 40 С 8 3 Указанный срок службы действителен при соблюдении потребителем требований настоящего паспорта 10 4 Общий вид инструмента Общий вид лобзика представлен на Рис 1 8 Рис 1 1 регулятор числа оборотов 2 кнопка фиксатора выключателя 3 выключатель 4 шнур питания 5 переходник для присоединения пылесоса 6 основание лобзика 7 переключатель наклона пилки 8 направляющий ролик 9 защитный щит 10 лазер 11 кнопка включения лазера 7
