Ливгидромаш Гном 10-10Тр [11/29] Рисунок 3 устройство электронасосов мини гном и гном
![Ливгидромаш Гном 16-16 [11/29] Рисунок 3 устройство электронасосов мини гном и гном](/views2/1598090/page11/bgb.png)

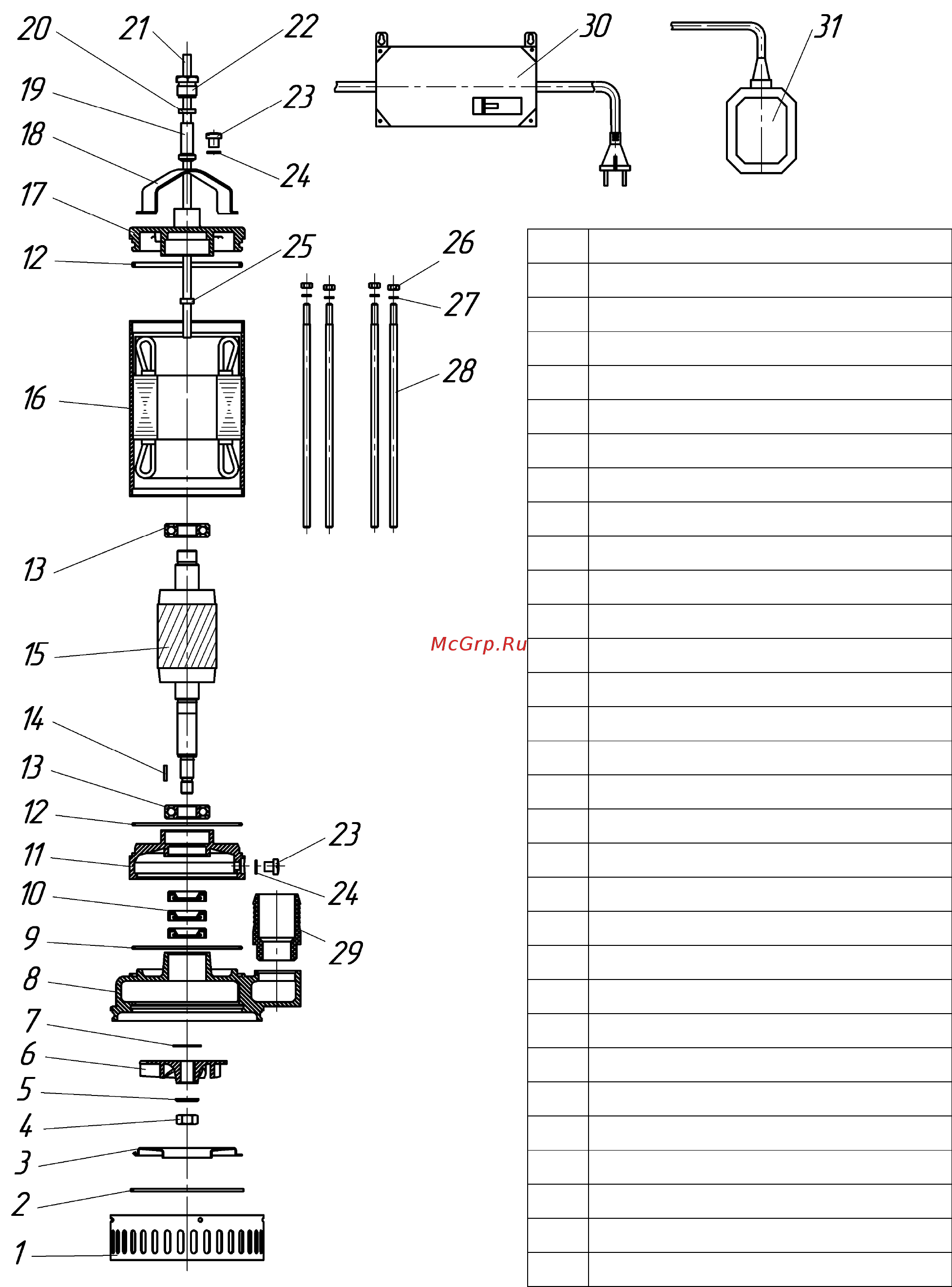

Рисунок 3 - Устройство электронасосов Мини Гном и Гном.
1 Фильтр
2 Кольцо стопорное
3 Диафрагма
4 Гайка М12
5 Шайба 12
6 Колесо рабочее
7 Шайба регулировочная
8 Корпус насоса
9 Кольцо
10 Манжета SCN1 20x40x10
11 Щит подшипника
12 Кольцо
13 Подшипник
14 Шпонка
15 Ротор
16 Статор
17 Крышка
18 Ручка
19 Втулка
20 Шайба нажимная
21 Шнур питания
22 Гайка
23 Пробка
24 Кольцо
25 Трубка
26 Гайка
27 Шайба
28 Шпилька
29 Штуцер
30 Пусковое устройство*
31 Поплавковый выключатель*
*Для насосов в однофазном исполнении
