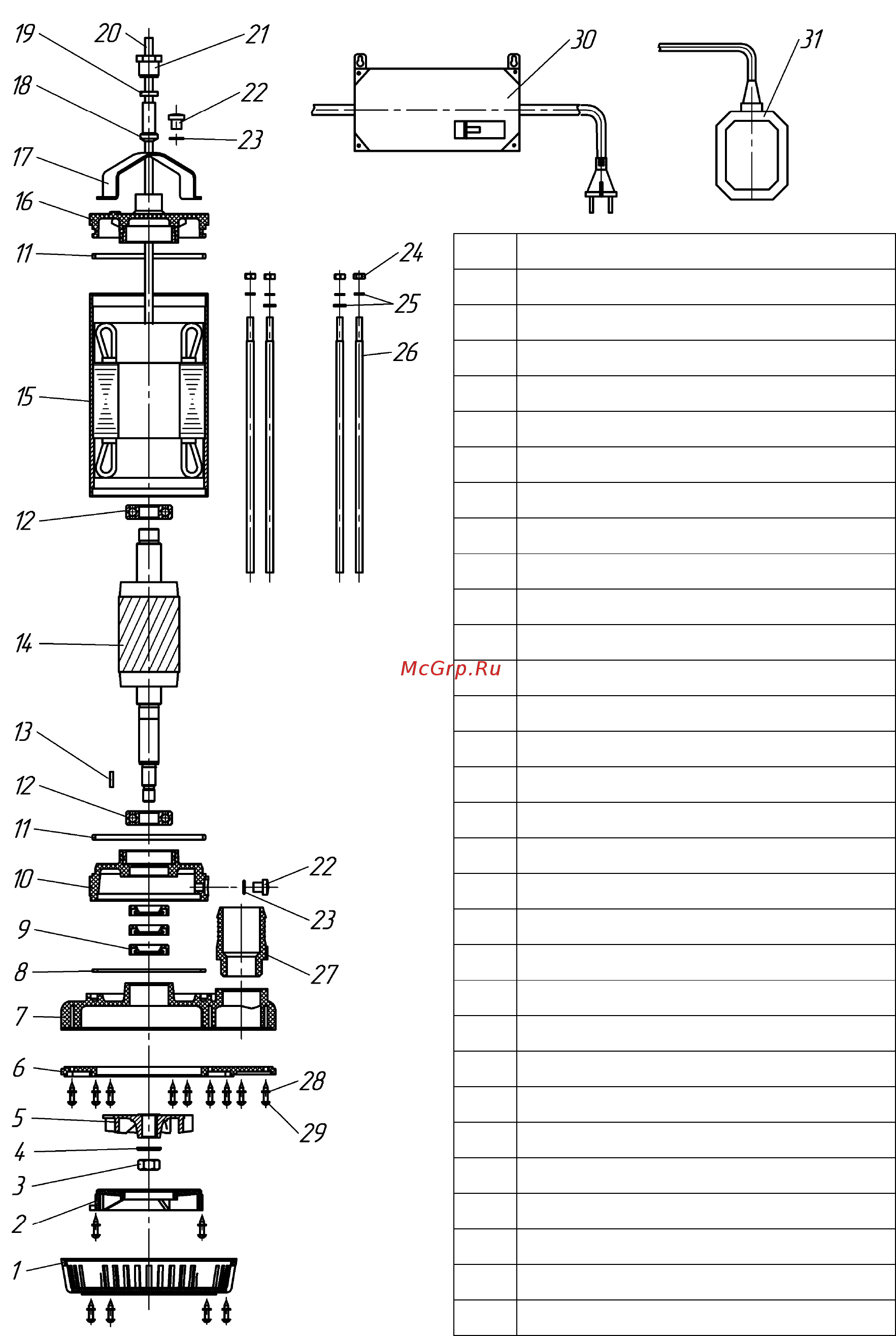

Рисунок 4 - Устройство электронасосов 1Гном.

1 Фильтр

2 Диафрагма

3 Гайка М12

4 Шайба 12

5 Колесо рабочее

6 Крышка корпуса

7 Корпус насоса

8 Кольцо 110-116-36

9 Манжета SCN1 20x40x10

10 Щит подшипника

11 Кольцо 112-118-36

12 Подшипник 6-180204

13 Шпонка

14 Ротор

15 Статор

16 Крышка

17 Ручка

18 Втулка

19 Шайба нажимная

20 Шнур питания

21 Гайка

22 Пробка

23 Кольцо 010-013-19

24 Гайка М6

25 Шайба 6

26 Шпилька

27 Штуцер

28 Шайба 4

29 Саморез 3,8×20

30 Пусковое устройство*

31 Поплавковый выключатель*

*Для насосов в однофазном исполнении
