12 Цифровой видеорегистратор

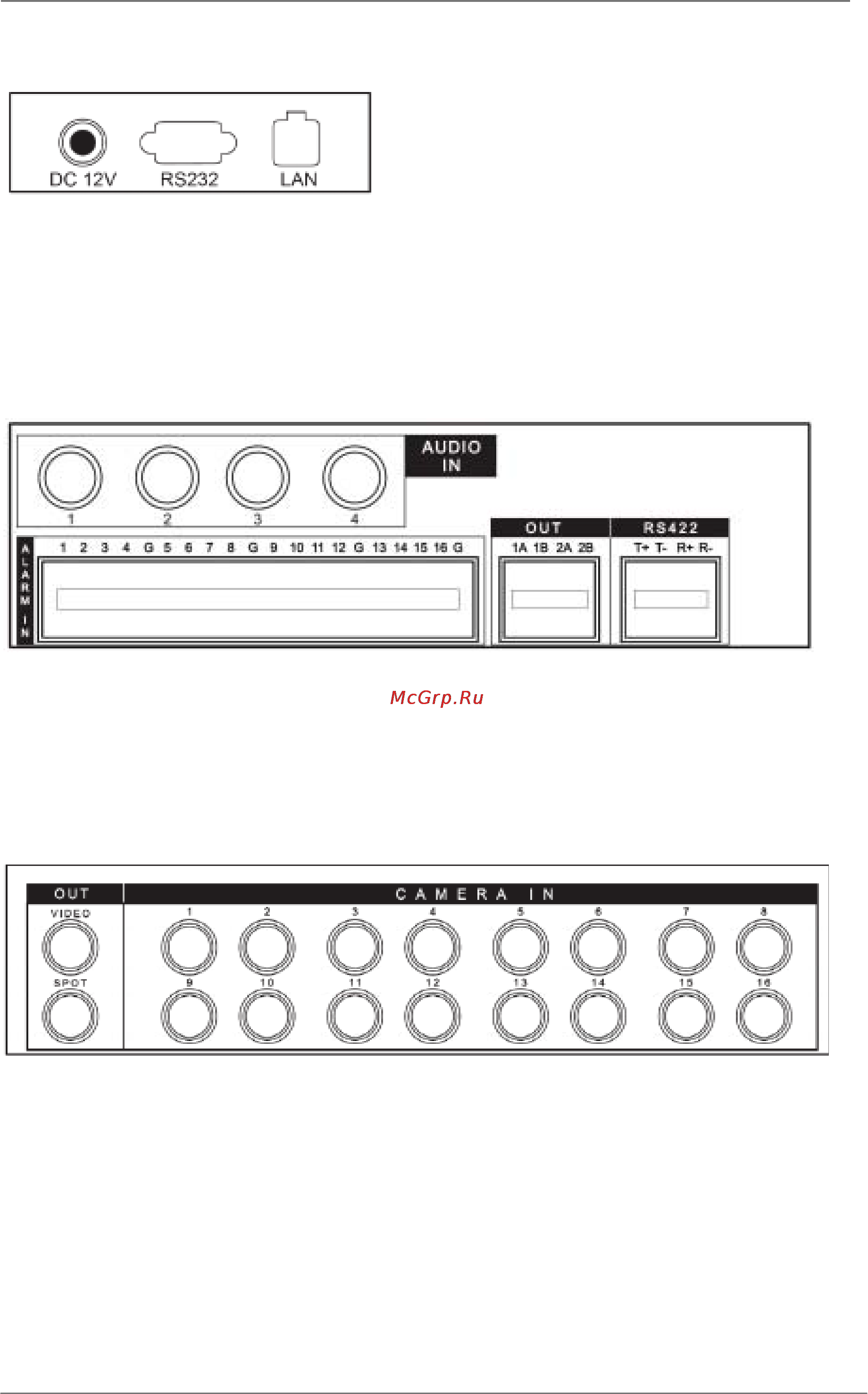

2. Расположение разъемов на задней панели
1) Разъем блока питания постоянного тока
2) Разъем RS-232C [D-SUB, 9 контактов] - только для расширения возможностей
3) Порт Ethernet RJ-45 (локальная сеть LAN) - для подключения удаленного ПК по сети
Ethernet
4) Аудио входы - RCA-разъемы
5) ВХОДЫ/ВЫХОДЫ ТРЕВОГИ - для подключения входов тревоги и релейных выходов
тревоги.
6) RS-422 - для подключения PTZ-камер
7) Разъем "Spot out" (для монитора выборочного видеоконтроля)
8) Композитный выход монитора - стандартный композитный видеовыход, BNC-разъем
9) Входы камер слежения - Входные BNC-разъемы
