14 Цифровой видеорегистратор
II. УСТАНОВКА И ПОДКЛЮЧЕНИЯ

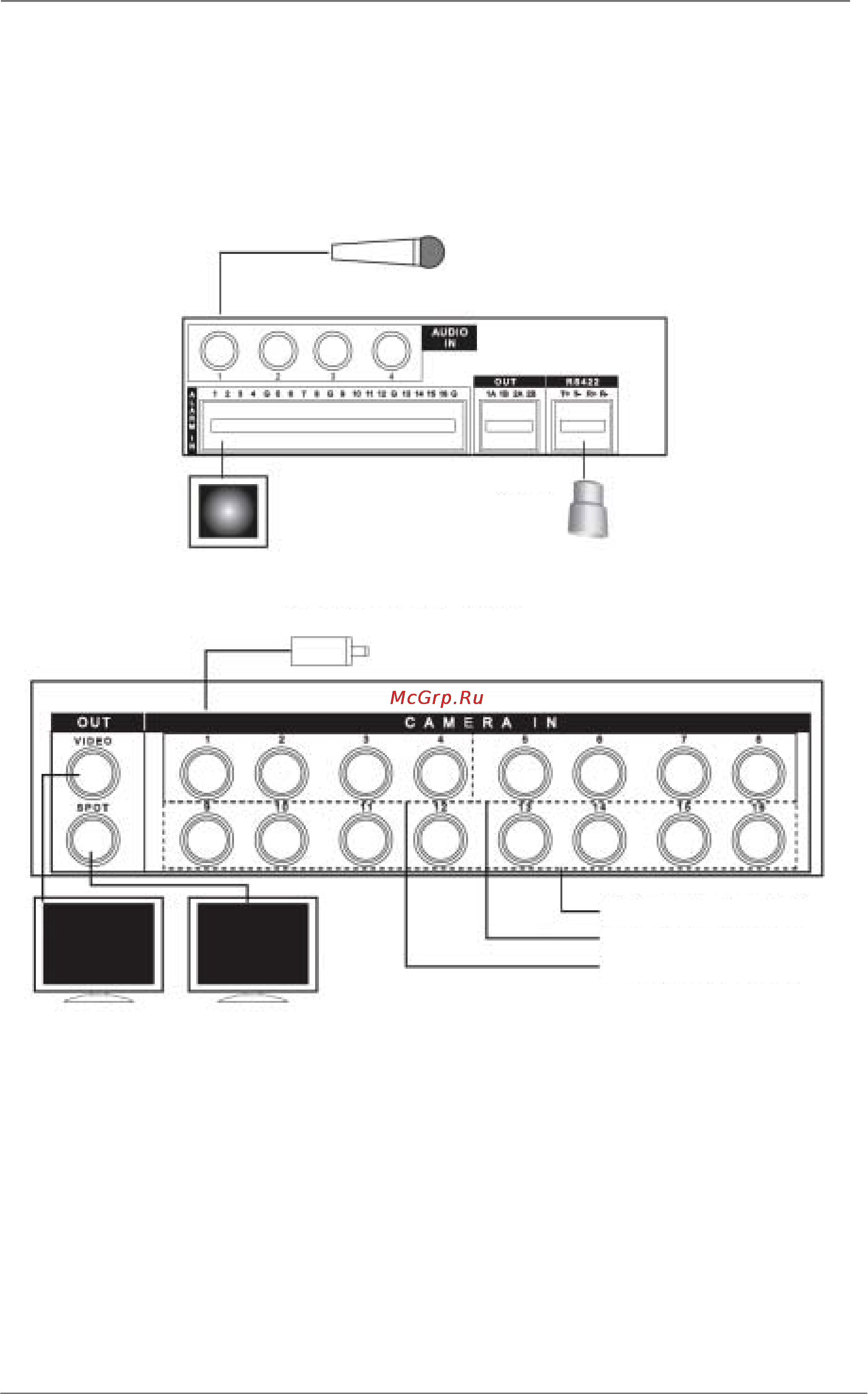

1. Камера, монитор, микрофон, датчик тревоги и шнур питания
ДАТЧИК
КАМЕРА
СЛЕЖЕНИЯ
МИКРОФОН
МОНИТОР №1 МОНИТОР №2
КАМЕРА СЛЕЖЕНИЯ №1 (ДО 16 КАМЕР)
16 КАНАЛОВ (НОМЕРА №1 - №16)
8 КАНАЛОВ (НОМЕРА №1 - №16)
4 КАНАЛА (НОМЕРА №1 - №16)
<На примере 16-канальной модели>
* Подключение через порт RS-422
1) TX + - : для подключения PTZ-камеры
2) RX + - : для подключения контроллера (DVR +-)
Содержание
- 8 16 каналов версия sc2k 1 1
- Руководство пользователя 1
- Универсальный цифровой видеорегистратор 1
- Во во избежание пожара и или поражения электрическим током машина не должна повергаться воздействию атмосферных осадков и высокой влажности 2
- Осторожно 2
- Правила техники безопасности 2
- Предупреждение 2
- Содержание 3
- Опасно 5
- Предостережение 5
- Осторожно 7
- Предотвращение отказов 7
- Содержание количество примечание 9
- Состав комплекта 9
- I органы управления 10
- Передняя панель 10
- Цифровой видеорегистратор 10
- Цифровой видеорегистратор 11
- Расположение разъемов на задней панели 12
- Примечание функция расширенного поиска не поддерживается в данной модели 13
- Пульт дистанционного управления 13
- Ii установка и подключения 14
- Tx для подключения ptz камеры 2 rx для подключения контроллера dvr 14
- Камера монитор микрофон датчик тревоги и шнур питания 14
- Подключение через порт rs 422 14
- Осторожно 15
- Съемный жесткий диск следует аккуратно установить в шасси 15
- Установка съемного жесткого диска 15
- Требования к персональному компьютеру для сетевого подключения 16
- Iii страница быстрого старта 17
- Установка времени даты 18
- Iv просмотр в режиме реального времени 19
- Живое видео 19
- Информация на экране 19
- Мультиэкранный и последовательный режимы отображения 20
- Настройка экрана display 20
- Масштабирование 21
- Монитор выборочного видеоконтроля spot monitor 21
- V работа 22
- Описание главного меню 22
- Display setup настройка экрана 23
- Меню display экран 23
- Sequential setup настройка режима последовательного переключения каналов 24
- Настройка камер 25
- Запись по сигналу детектора движения 27
- Запись в нормальном режиме стандартный режим записи 30
- Для прекращения записи нажмите кнопку stop на пульте ду или повторно 31
- Нажмите rec на передней панели устройства 31
- Record setup настройка записи 32
- Записи 32
- Запись по тревоге 32
- Перед тем как включить запись по тревоге необходимо проверить ее настройки 32
- Режимов записи запись по тревоге включается после получения команды разрешения 32
- Следует помнить что запись по тревоге выполняяется независимо от остальных 32
- Alarm setup настройка записи по тревоге 33
- Разрешение на выполнение записи по тревоге 34
- Укажите настройки включения записи по тревоге mode 1 4 отображает использование 34
- Четырех режимов записи 1 4 по таблице 34
- Воскресенье mon понедельник tue вторник wed среда thu четверг fri 36
- Для выбора дня недели предусмотрено восемь категорий all ежедневно sun 36
- Запись по расписанию 36
- Пятница и sat суббота для ежедневного расписания установлен приоритет all 36
- Сводная таблица настройки параметров записи 38
- Цифровой видеорегистратор 38
- General основные параметры 39
- Сетевые настройки 39
- General основные параметры 41
- Электронная почта 42
- Ddns динамический dns сервер 43
- Поз описание 43
- General основные параметры 44
- Системные настройки 44
- Time время 45
- Account пользователь 46
- Disk форматирование жесткого диска 47
- Info сведения о системе 48
- Vi управление поворотной камерой 49
- Меню pan tilt zoom поворот наклон масштабирование 49
- Для настройки поворотной камеры на протоколы видеорегистратора следует 50
- Правильно установить перемычки камеры смотрите инструкцию к камере 50
- Установка и обход предустановок 50
- Функции custom 50
- Функции поворотных камер различных моделей приведены в таблице 50
- 0 скорость увеличивается пока нажата клавиша 51
- Медленно 8 быстро 51
- Перечень рекомендованных к использованию моделей ptz камер 51
- Примечание регулировка скорости имеет 8 делений 51
- Цифровой видеорегистратор 51
- Time search 52
- Time search поиск по времени и дате 52
- Vii поиск воспроизведение 52
- Поиск в журнале событий поиск по сигналу датчика тревоги детектора движения 53
- Примечания журнал событий хранится на жестком диске для сохранения журнала подсоедините внешний диск флэш памяти к порту usb расположенному на передней или задней панели для резервного копирования данных нажмите кнопку menu для каждой категории данных 53
- Viii резервное копирование 54
- Внешний флэш накопитель usb 54
- Start mini player 55
- The usb playback software will not simply auto run please click mcdplayer exe to 55
- Настройка временного диапазона резервного копирования 56
- Central management software 57
- Системные требования к персональному компьютеру 57
- Установка 57
- Ⅸ программа клиент 57
- Порядок установки 58
- Возможности программы 60
- Описание программы клиента 60
- Функции 60
- Настройка программы 62
- Health report отчет о статусе 67
- Dvr property свойства видеорегистратора 69
- Cms log list журнал событий программы 70
- Dvr log list журнал событий видеорегистратора 70
- Set list manger диспетчер видеорегистраторов 71
- Управление видеорегистратором 71
- Состояние видеорегистратора 73
- Статус камер 74
- Просмотр в режиме реального времени живое видео 75
- Контекстное меню 79
- Воспроизведение 81
- 3 local локальный режим поиска и воспроизведения 84
- Меню настроек видеорегистратора 85
- Виртуальный видеорегистратор 86
- Диспетчер виртуальных видеорегистраторов 86
- Что такое виртуальный видеорегистратор 86
- Редактирование параметров виртуального видеорегистратора 88
- Живое видео на виртуальном видеорегистраторе 89
- Подключение к устройству с помощью internet explorer 90
- Приложение 1 веб клиент web cms 90
- Приложение 2 работа в режиме только 92
- Просмотра view only 92
- Internet explorer 94
- Технические характеристики 94
- Цифровой видеорегистратор 94
- Цифровой видеорегистратор 95
- Информация об утилизации изделия согласно директиве weee 96
- Порядок утилизации изделия утилизация отходов электрического и электронного оборудования 96
