11 ЦИФРОВОЙ ВИДЕОРЕГИСТРАТОР

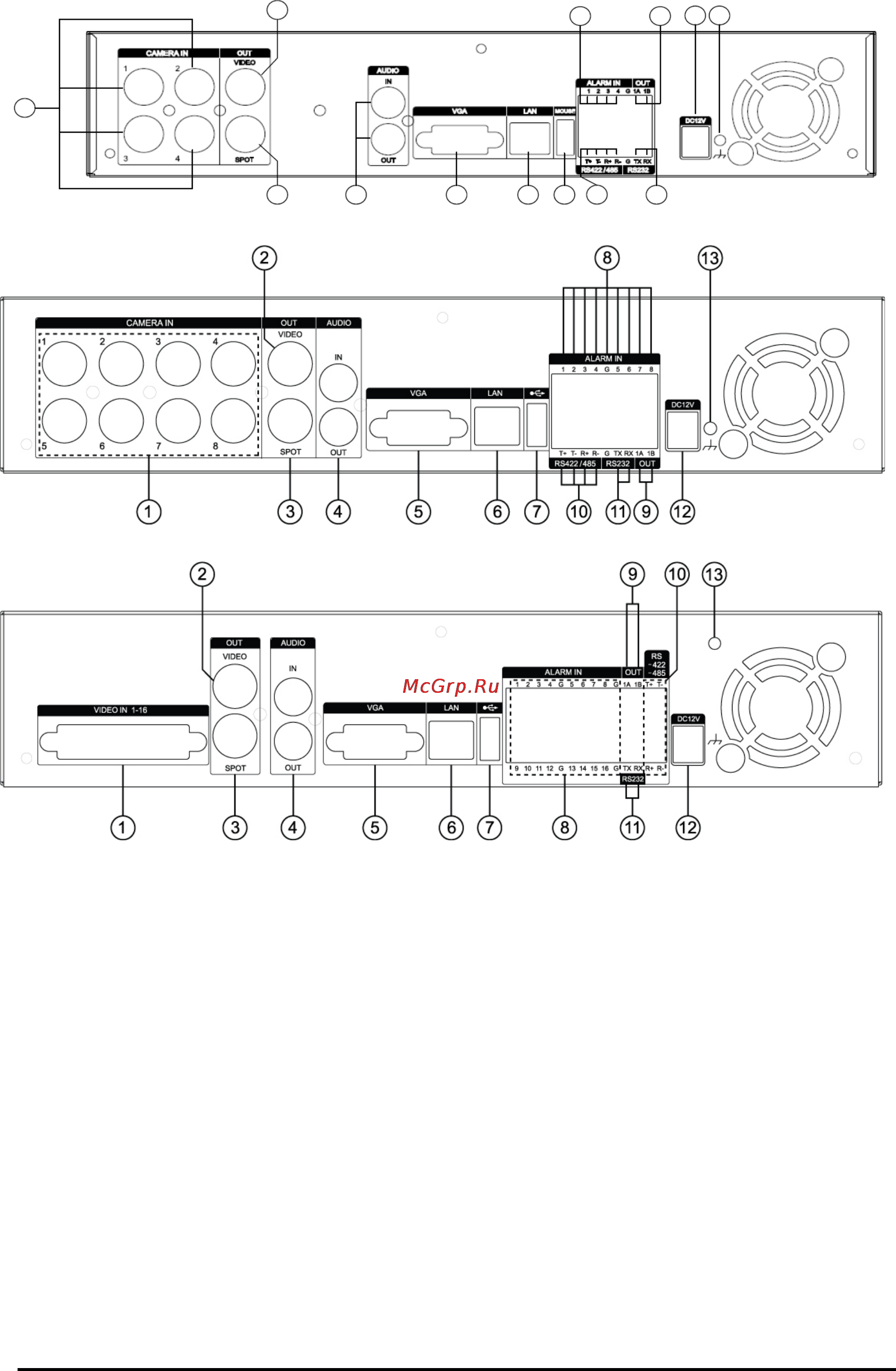

2. Расположение разъѐмов на задней панели
1) Входы камер слежения (CAMERA): входные BNC-разъѐмы (камеры 1~4, 1~8 или 1~16)
2) Композитный выход монитора: стандартный композитный видеовыход, BNC-разъѐм
3) SPOT-выход: разъѐм для монитора выборочного видеоконтроля
4) Аудио входы/выходы: RCA
5) VGA: выходной разъѐм VGA
6) Порт Ethernet RJ-45 (локальная сеть LAN): для подключения удалѐнного ПК по сети
Ethernet
7) USB: для подключения USB-устройств (карты памяти, мыши).
Подключение USB-мыши (4-канальная модель): к этому порту подключают мышь
типа PS2 USB
8) Входы тревоги (ALARM IN 1~4, 1~8 или 1~16): служат для подключения датчиков тревоги.
9) Релейные выходы (ALARM OUT 1): для подключения тревожных реле
10) RS-422/485 : для подключения поворотных камер (PTZ-камер)
11) RS-232C : только для расширения возможностей
