22 ЦИФРОВОЙ ВИДЕОРЕГИСТРАТОР

(5) Указывает, что включѐн режим записи по расписанию (Schedule Record). Во

время выполнения записи по расписанию индикатор загорается синим.

(6) При воспроизведении видеофрагмента указывает на наличие записи звука в

заданном временном интервале. Загорается синим цветом.

(7) Показывает число клиентов, подключѐнных к сети (макс. число клиентов – 3).

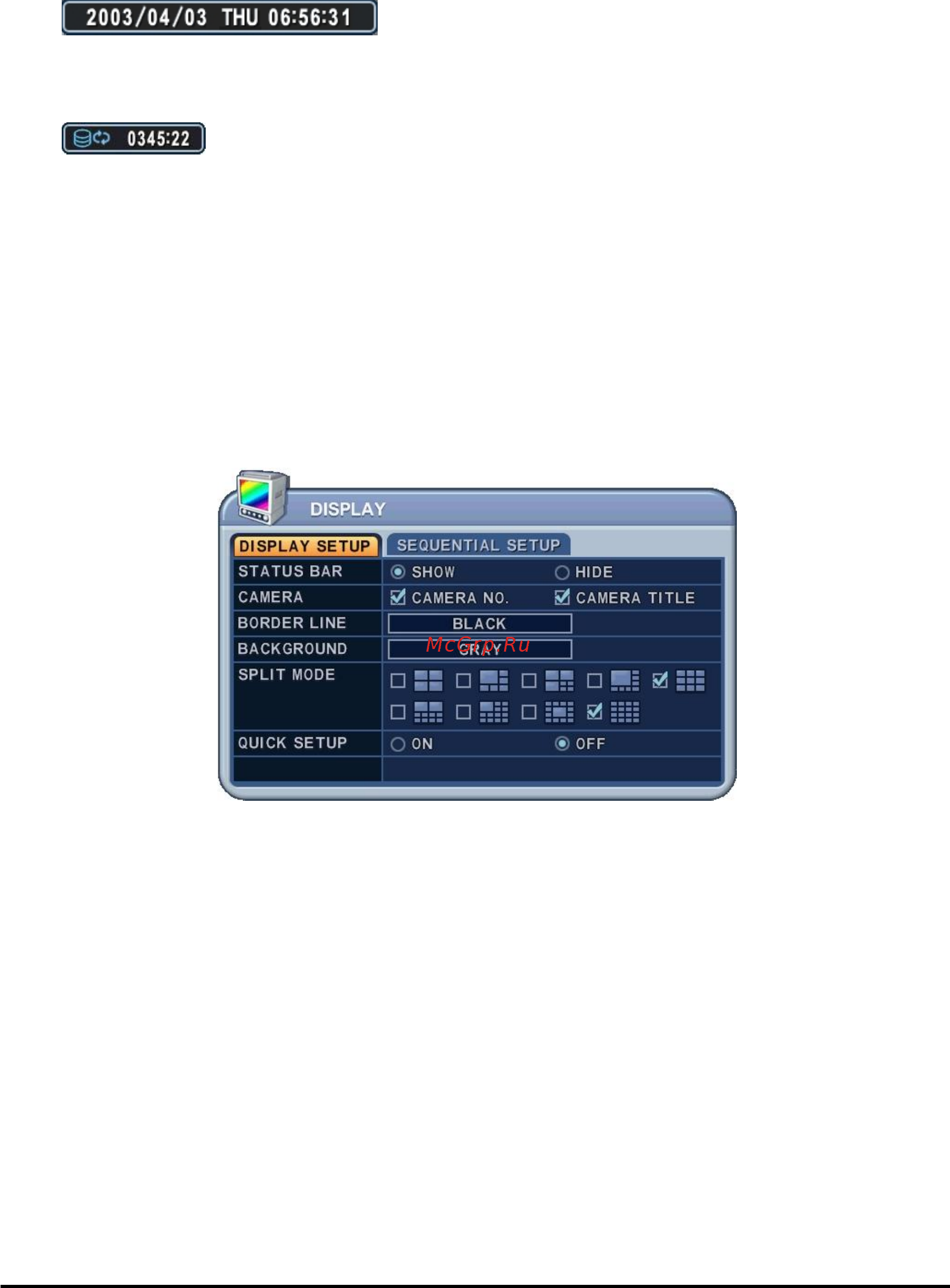

3. : Отображает год, месяц, число, день недели и время.

4. : Показывает оставшееся время записи на видеорегистратор. Если на

жѐстком диске остаѐтся менее 4 Гбайт свободного места, загорается синяя иконка

"повторного использования".

2. Мультиэкранный и последовательный режимы отображения

2.1 Полноэкранный режим

Укажите номер камеры для полноэкранного режима с помощью цифровых клавиш.

2.2 Мультиэкранный и последовательный режимы отображения

Переключение режима вывода изображений выполняется кнопкой [DISPLAY].

Переключение происходит в том порядке, который указан с помощью функции "SPLIT

MODE". Для перехода из 16-экранного режима в полноэкранный с последовательным

выводом каналов следует удерживать кнопку [DISPLAY] нажатой 1 секунду.

Последовательность смены каналов и интервал переключения (Dwell Time)

программируются. Подробное описание процедуры настройки приведено в разделе

"Настройка режима последовательного переключения каналов". Если режим

последовательного переключения не активирован, то вместо него используется

мультиэкранный режим "4 в 1" (режим квадратора).

<Примечание>

● 4-канальная модель: по умолчанию используется стандартный 4-экранный режим
