16 ЦИФРОВОЙ ВИДЕОРЕГИСТРАТОР
1.3 АУДИО

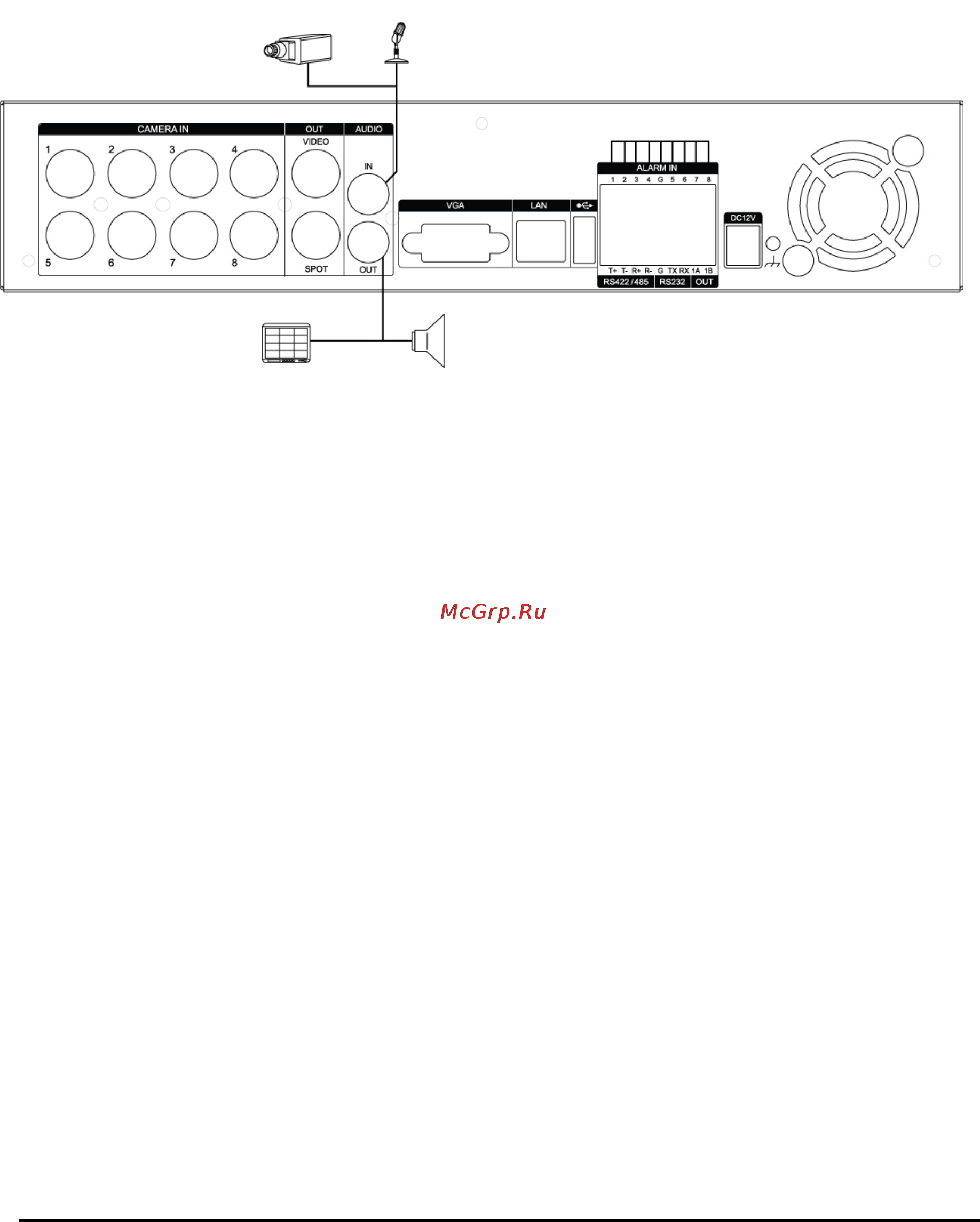

Система оснащена одноканальным звуковым входом и выходом. Для записи и
воспроизведения звука необходимо подсоединить к аудиовходу (полный размах 1В,
600 Ом) подходящее устройство (микрофон), а к аудиовыходу динамик. (Смотрите
схему ниже.)
МИКРОФОН
ДИНАМИК
ЗВУК С КАМЕРЫ
или
ДИНАМИК ГЛАВНОГО
МОНИТОР А
1.4 МОНИТОРЫ
На задней панели видеорегистратора расположено три видеовыхода (2 разъѐма типа
BNC и один типа VGA).
К этим разъѐмам подключают мониторы в зависимости от их назначения.
Один BNC-разъѐм для композитного видеовыхода главного монитора
Один BNC-разъѐм для композитного видеовыхода SPOT-монитора
Один выход VGA
