Pinetron PDR-X4000 [12/66] Расположение разъѐмов на задней панели

11 Цифровой видеорегистратор

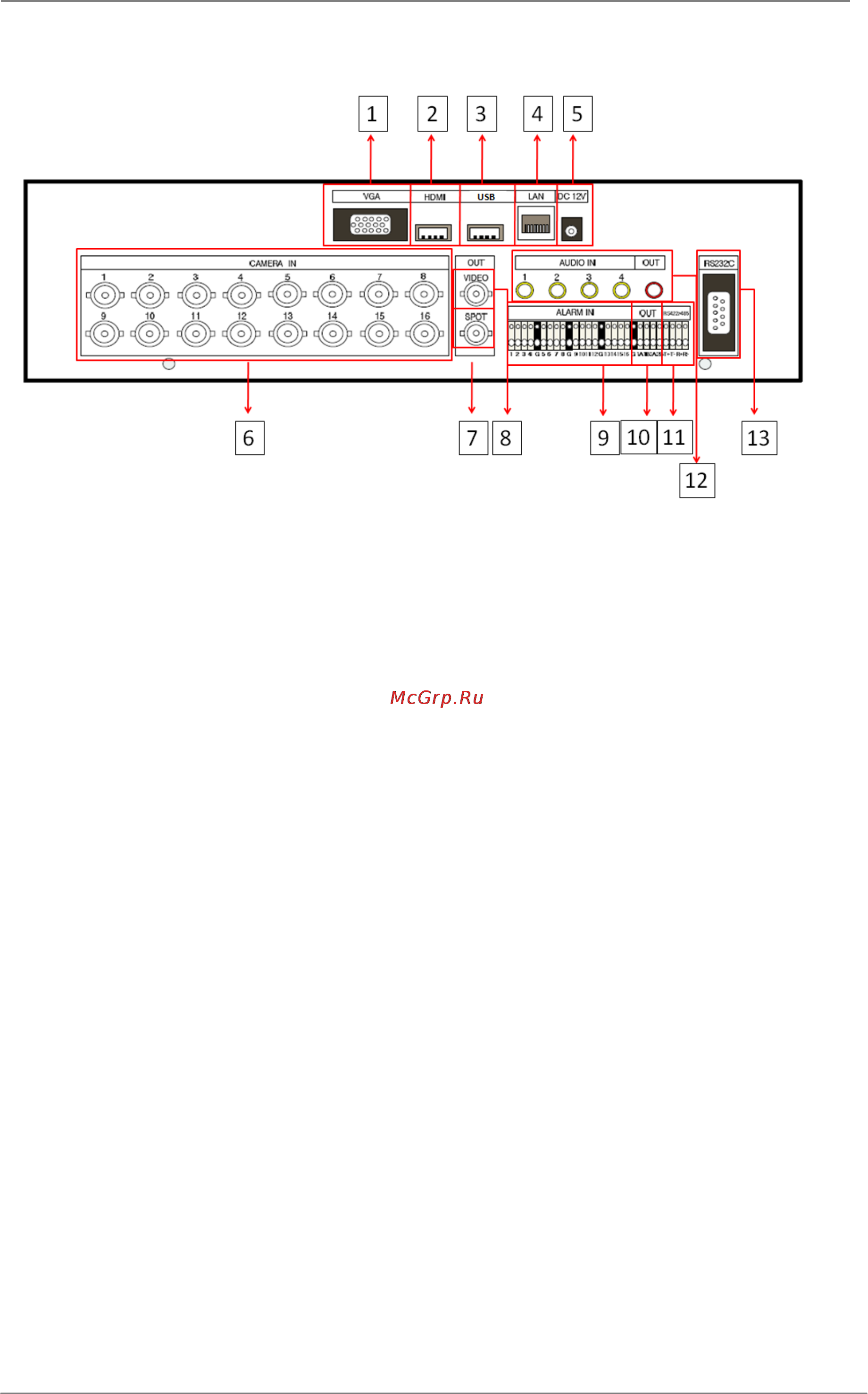

2. Расположение разъѐмов на задней панели

1) VGA: выходной разъѐм VGA

2) HDMI: выходной разъѐм HDMI

3) USB: для подключения USB-устройств

4) LAN (порт RJ-45 Ethernet): для подключения удалѐнного ПК по сети Ethernet

5) POWER: для подключения блока питания постоянного тока

6) CAM1~4, 1~8 или 1~16: входные BNC-разъѐмы (камеры 1~4, 1~8 или 1~16)

7) SPOT: разъѐм для монитора выборочного видеоконтроля

8) MONITOR (композитный выход) : стандартный композитный видеовыход, BNC-разъѐм

9) SENSOR (ALARM IN 1~4 ,1~8 или 1~16): служат для подключения датчиков тревоги.

10) RELAY (ALARM OUT 1~2): релейные выходы для подключения тревожной сигнализации.

11) RS-422/485: для подключения поворотных камер (PTZ-камер)

12) AUDIO входы/выходы: RCA

13) RS-232C: только для сервисного обслуживания
