8 Цифровой видеорегистратор
I. ОРГАНЫ УПРАВЛЕНИЯ

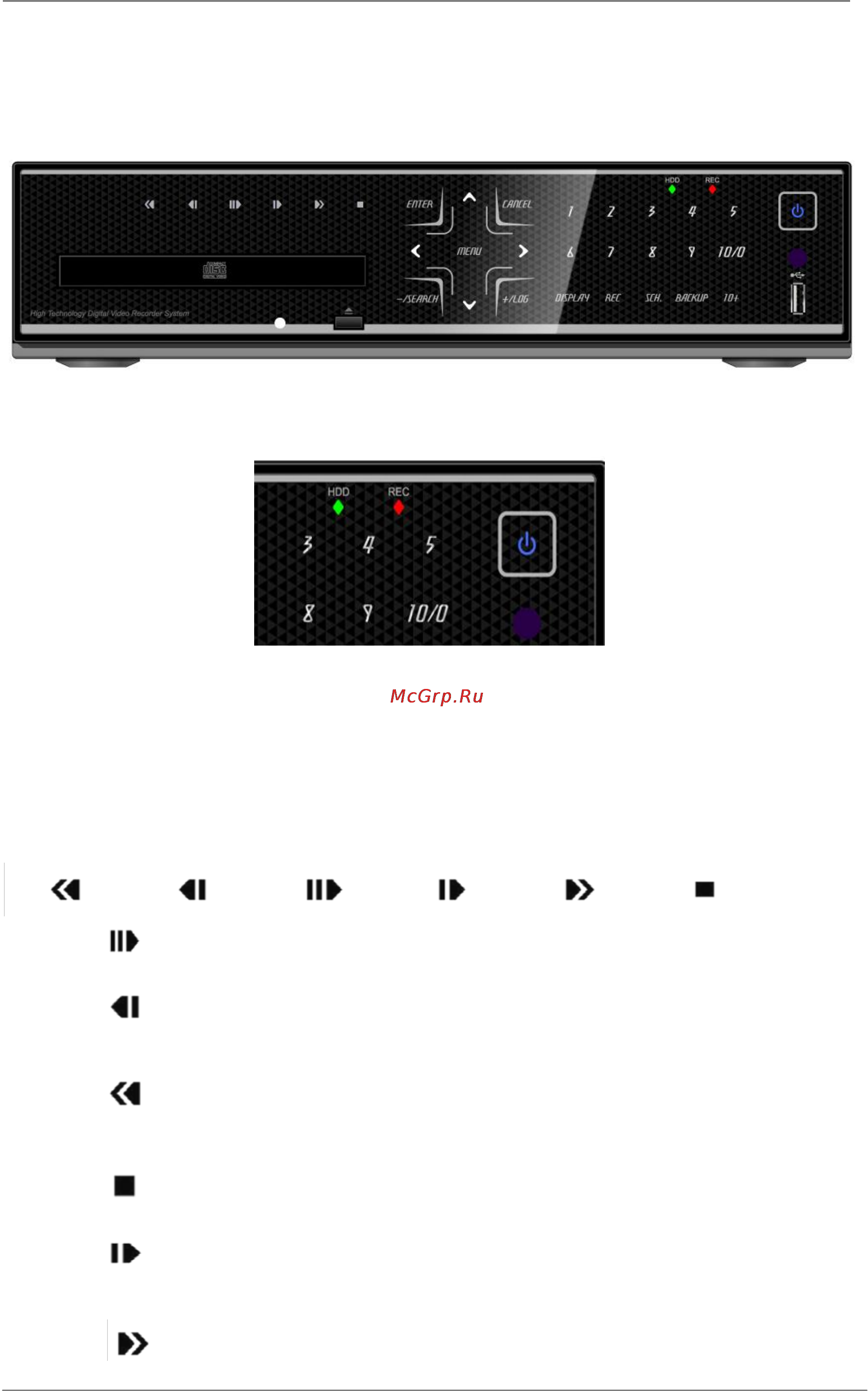

1. Передняя панель
1. Указатели режима. 3 светодиодных индикатора отображают состояние устройства.
питание – синий, запись – красный, работа с жѐстким диском – зелѐный
2. Кнопки управления записью/воспроизведением. Эти клавиши используются при работе в
режиме видеонаблюдения в реальном времени и при воспроизведении сохранѐнных
видеофрагментов.
1) [Пауза и Воспроизведение] : Служит для паузы или 1х воспроизведения
в режиме просмотра архивавидеозаписи.
2) [Кадр назад] : Служит для покадровой перемотки назад в режиме
паузы.
3) [Перемотка назад] : Служит для быстрой перемотки назад в режиме
воспроизведения.
4) [Стоп] : Служит для выхода из режима воспроизведения.
5) [Кадр вперѐд] : Служит для покадровой перемотки вперѐд в режиме
паузы.
6) [ Перемотка вперѐд] : Служит для быстрой перемотки вперѐд.
