13 Цифровой видеорегистратор

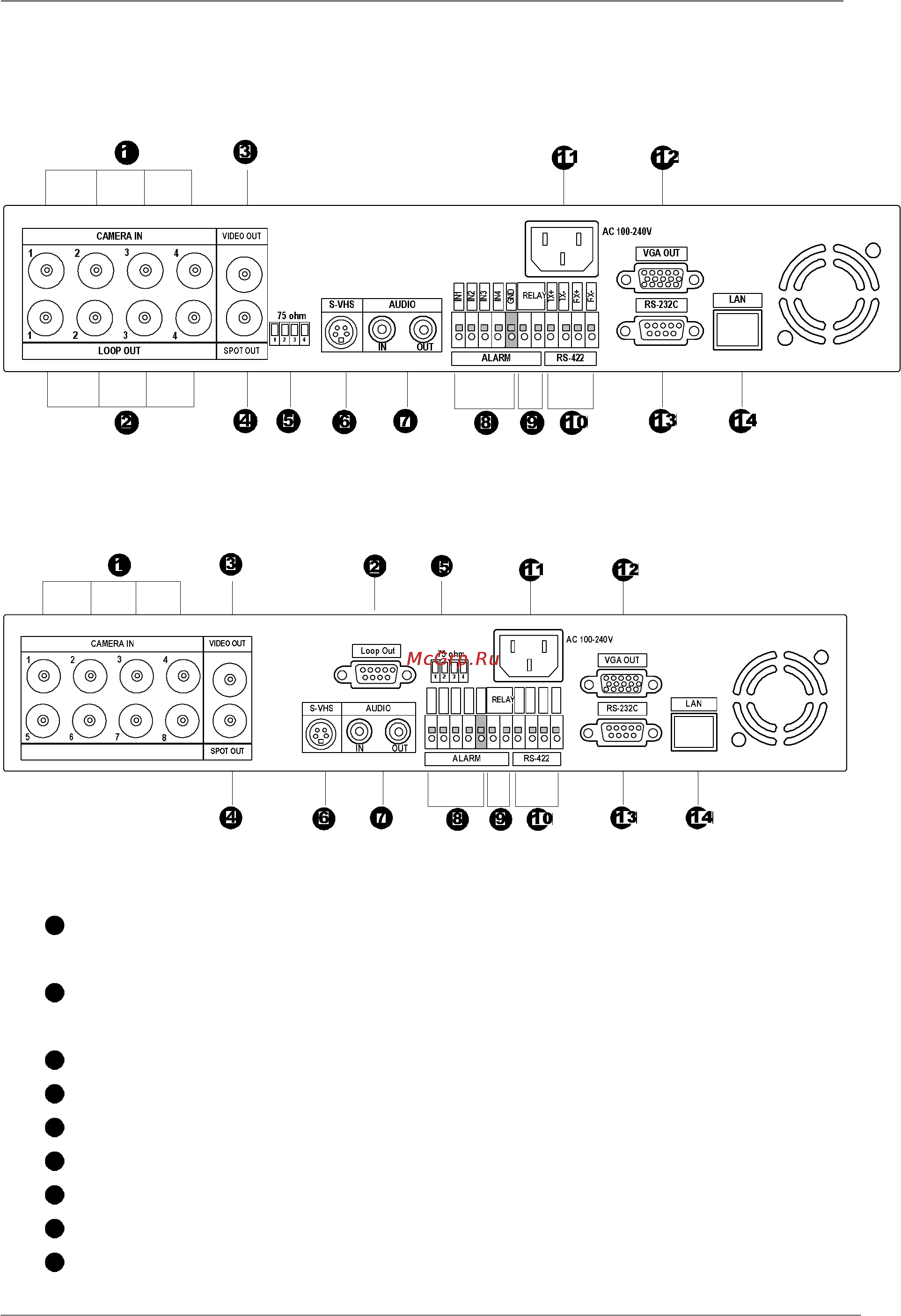

(2) Задняя панель
a. 4-канальная модель
b. 8-канальная модель
IN1
IN2
IN3
IN4
GND
TX+
TX-
RX+
RX-
1
Разъемы "CAMERA IN" (Вход камеры слежения)
BNC-разъемы для композитных видеовходов
2
Выходы LOOP OUT (петлевые выходы)
BNC-разъемы для композитных видеовыходов
3
Композитный видеовыход
4
SPOT-выход (Spot Out)
5
DIP-переключатели, входное сопротивление - 75 Ом
6
Видеовыход S-VHS
7
Разъемы "AUDIO" (Звуковой вход и выход)
8
Вход тревоги (4 канала)
9
Relay Out (Релейный выход)
