55 Цифровой видеорегистратор
18. РЕЗЕРВНОЕ КОПИРОВАНИЕ (BACKUP)
Резервное копирование выполняется на диски, поддерживающие интерфейс
USB 1.1.

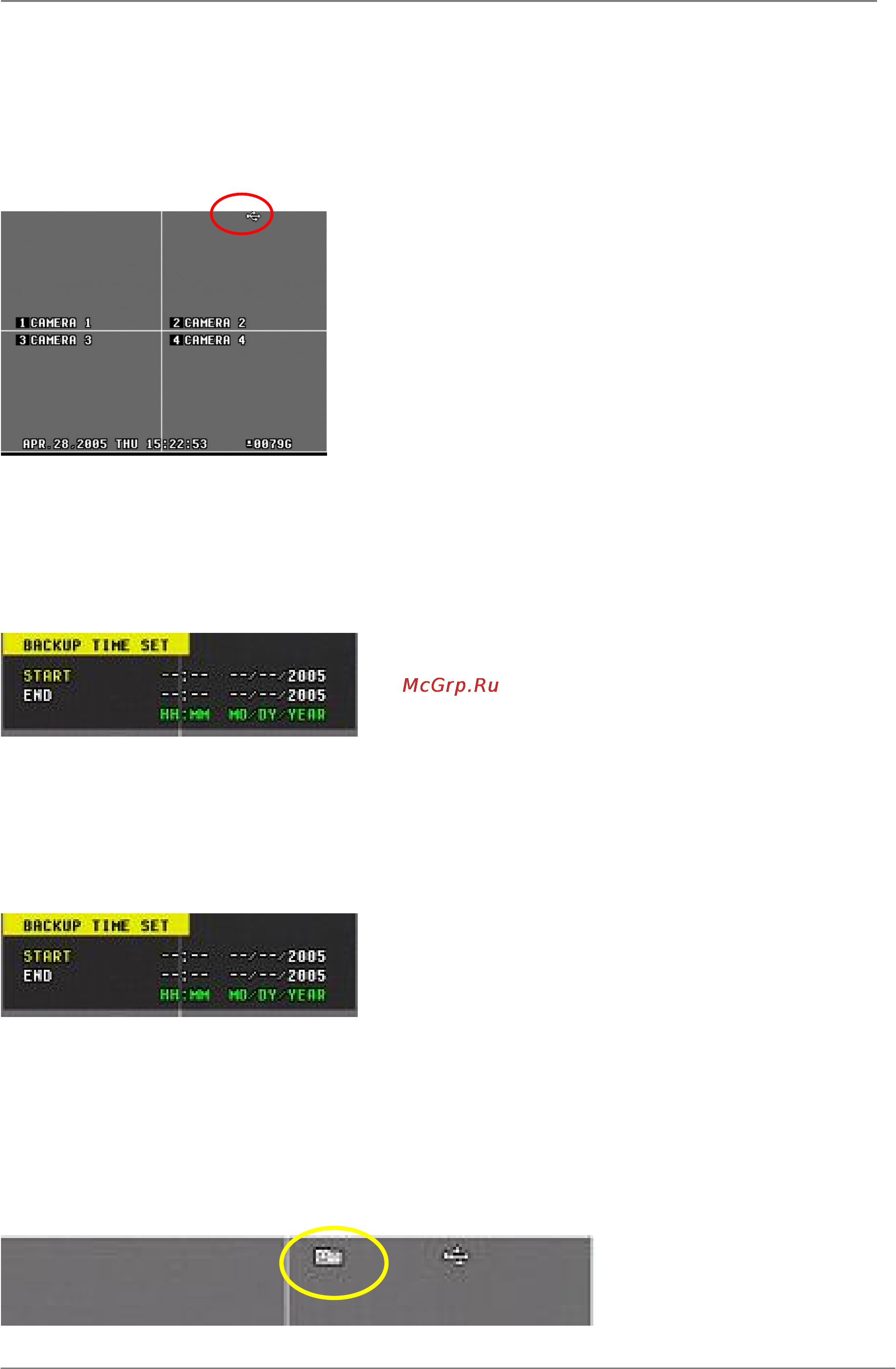

1) После подключения записывающего
устройства к порту USB на экране
загорается соответствующий индикатор, как
показано слева.
2) Проверив статус индикатора на экране, нажмите кнопку "BACKUP". На экране
появится меню "backup time set" (Настройка времени резервного копирования).
3) Укажите начальное и конечное время записей для резервного копирования в
24-часовом формате. Нажмите "ENTER" для начала копирования. Помните,
конечное время не может предшествовать начальному времени.
4) Слева от индикатора USB устройства появится мигающий индикатор
резервного копирования желтого цвета. Он указывает на выполнение
резервного копирования. По завершении процесса копирования индикатор
перестанет мигать и исчезнет с экрана.
