22 Цифровой видеорегистратор
(3) Автопереключение (время задержки переключения каналов)

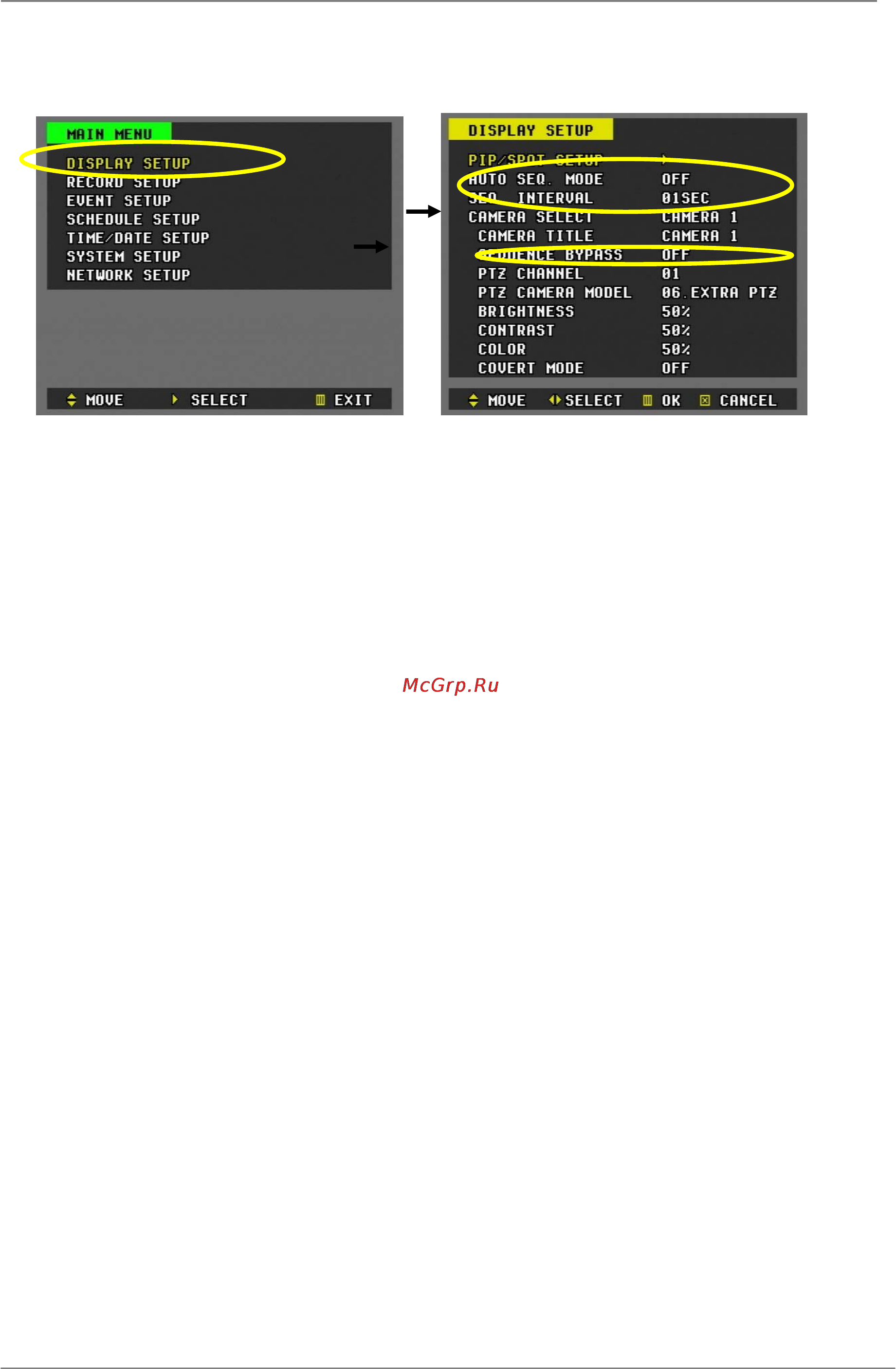

a. В режиме последовательного вывода изображений войдите в
главное меню "MAIN MENU" нажатием кнопки "MENU".
b. На позиции "DISPLAY SETUP" (Настройки экрана) нажмите кнопку ►.
c. Кнопкой ▼ переместите курсор на позицию "AUTO SEQ. MODE" и
выберите "ON".
d. Укажите время кнопкой ►.
01 сек (по умолч.) 02 сек 03 сек 04 сек 05 сек
e. SEQ. BYPASS (Пропуск камеры слежения) : ON или OFF
Если установлено "ON", то изображение с выбранной камеры
слежения не выводится на экран в режиме последовательного
переключения камер.
