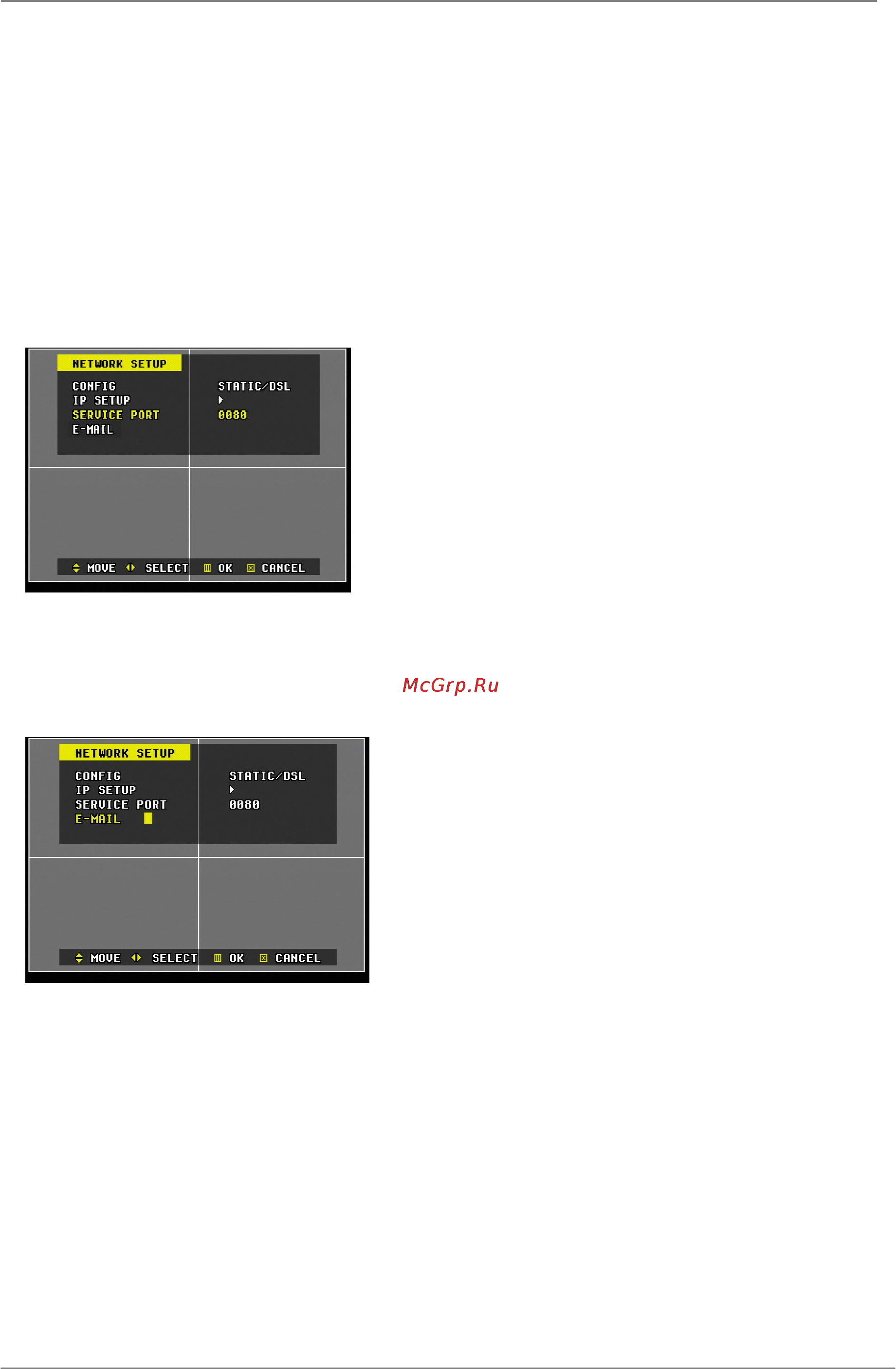

44 Цифровой видеорегистратор
(3) SERVICE PORT (Порт доступа)
Если порт 80, установленный по умолчанию, оказывается заблокированным
по какой-либо причине, то в поле "SERVICE PORT" можно указать другой порт
подключения видеорегистратора. Интернет-провайдеры часто блокируют
доступ к порту 80, ограничивая сервисы во внутренней сети (коммерческой
или частной). В такой ситуации следует изменить номер порта
видеорегистратора, чтобы подключить программу удаленного клиента.
Выделив поле "Service Port", укажите
номер порта цифровыми кнопками. Как
правило, порты с номерами больше 1000
не бывают заблокированы и обычно не
заняты. Введите любой выбранный
номер порта.
(4) E-MAIL (АДРЕС ЭЛЕКТРОННОЙ ПОЧТЫ)
Видеорегистратор посылает на указанный
электронный адрес оповещение в случае
срабатывания тревожной
сигнализации
потери видеосигнала
сбоя питания
Укажите электронный адрес с помощью буквенно-цифровой клавиатуры.
Настраивать SMTP-сервер не нужно.
