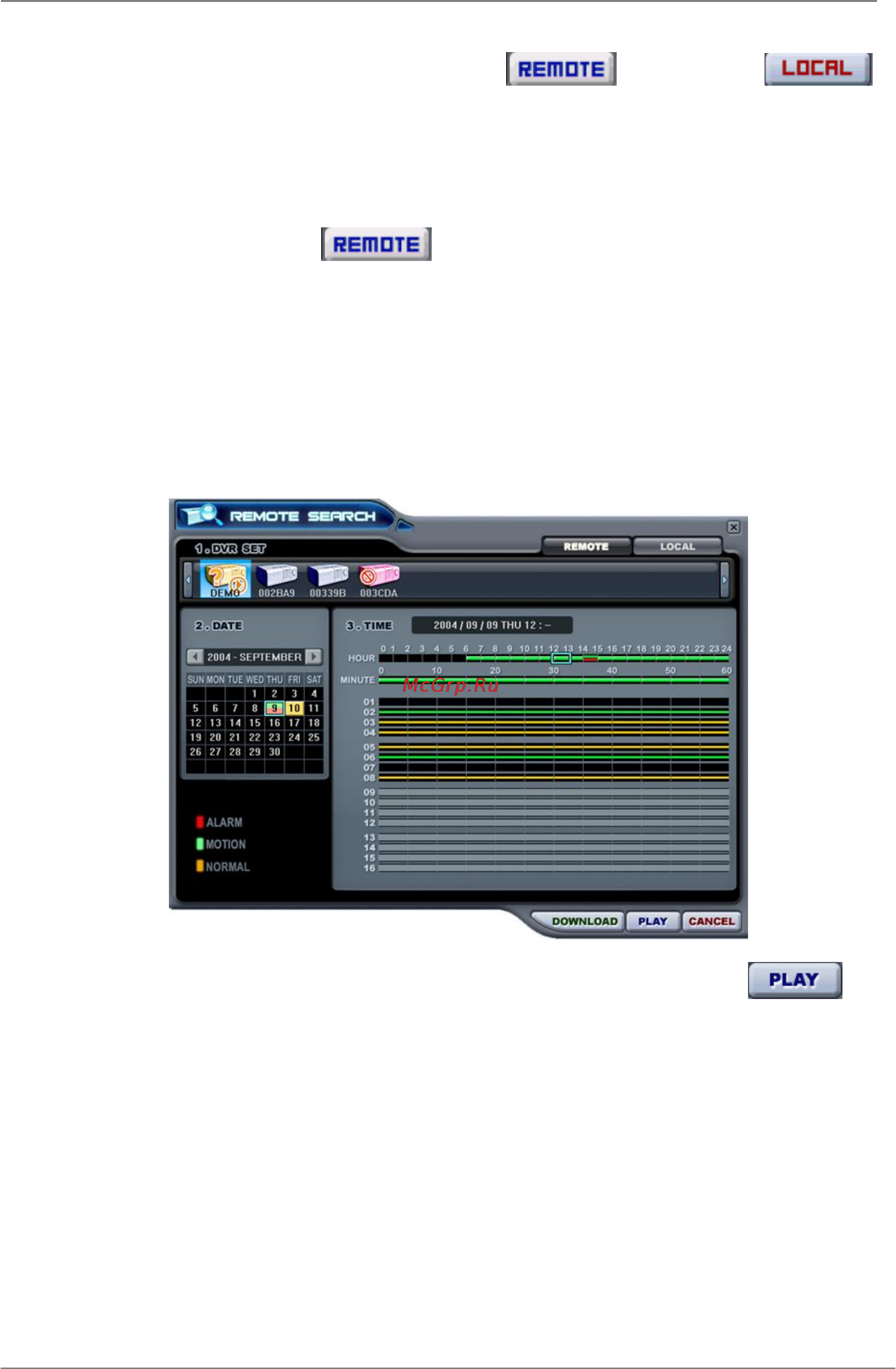

81 Цифровой видеорегистратор
(4) Укажите режим воспроизведения: удаленный или локальный .
1) Удаленный режим просмотра
В этом режиме пользователь может просмотреть видео, записанное на
встроенном жестком диске, через программу-клиент.
① Нажмите и укажите видеорегистратор.
② В меню удаленного поиска будут графически представлены все записи,
сделанные на данном видеорегистраторе. Предусмотрена цветовая
классификация данных по трем категориям: записи по тревоге (красные
линии) > записи по сигналу детектора движения (зеленая линия) > записи,
сделанные в нормальном режиме (желтые линии).
③ Укажите дату и время для поиска файла. Нажмите для
начала воспроизведения.
