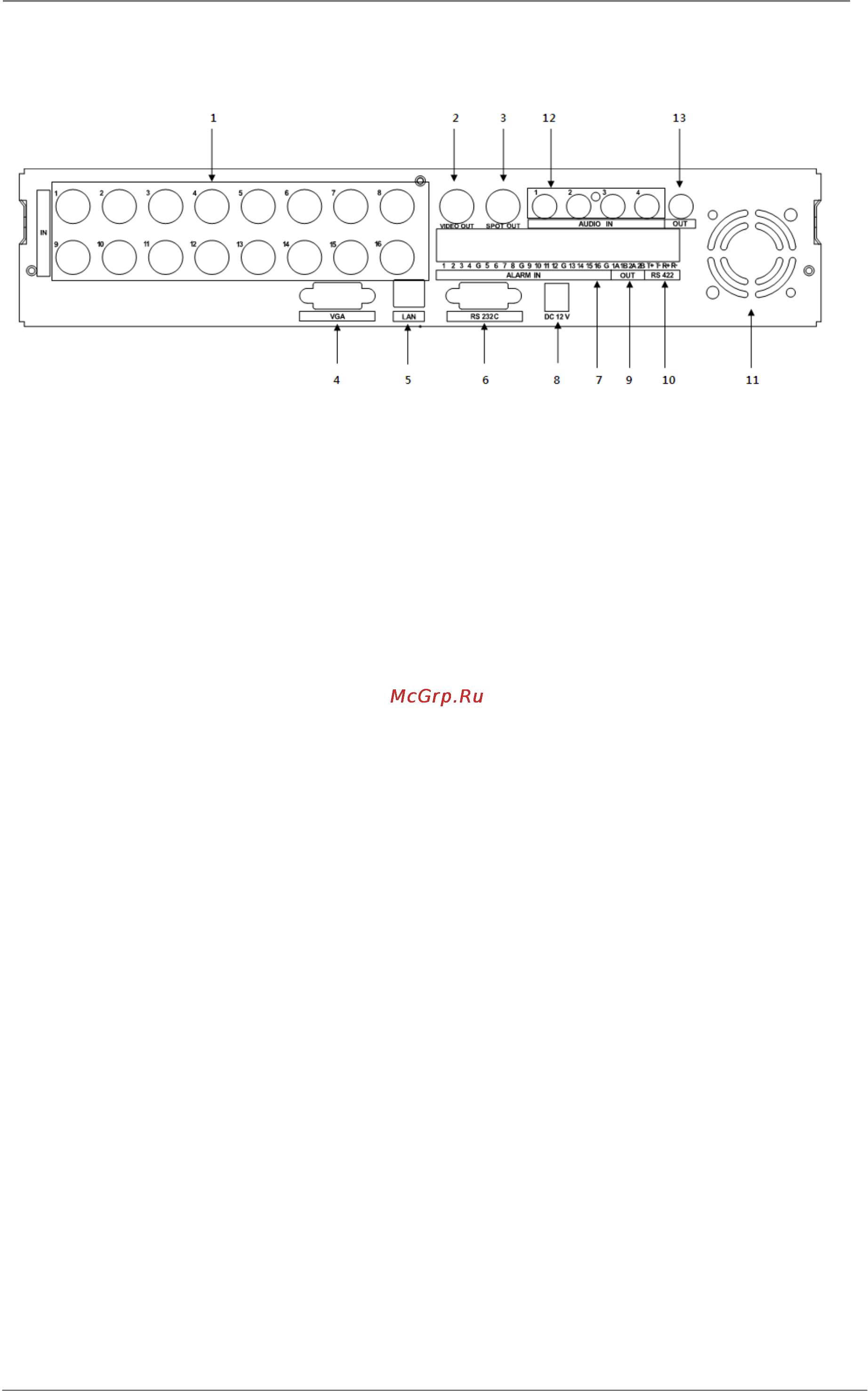

2. Расположение разъёмов на задней панели
1. Входы камер слежения
BNC-разъёмы для композитных видеовходов
2. Видеовыход
BNC-разъём для композитного главного/видеовыхода
3. SPOT-выход
BNC-разъём для подключения к выходу монитора выборочного видеоконтроля
4. Выход VGA
RGB-разъём для главного VGA-выхода
5. Сетевой порт LAN
Порт Ethernet 10/100 Base-T для локальной сети LAN с соединителем RJ45
6. Порт RS232
9-контактный соединитель для отладки системы
7. Входы тревоги (ALARM IN)
Релейные входы с "сухими" контактами (нормально-замкнутые или нормально-разомкнутые)
8. Вход питания
12 В пост. тока.
9. Выходы тревоги (ALARM OUT)
Релейные выходы с "сухими" контактами
10. RS-422/485
Вход RS-422/485 для управления поворотными камерами и пультами управления.
11. Вентилятор
Вентилятор для охлаждения и вентиляции внутренних узлов и деталей.
12. Аудиовходы (AUDIO IN)
RCA-соединители для аудиовходов.
13. Аудиовыход (AUDIO OUT)
RCA-соединитель для подключения к динамику.
