9 Цифровой видеорегистратор
I. ОРГАНЫ УПРАВЛЕНИЯ

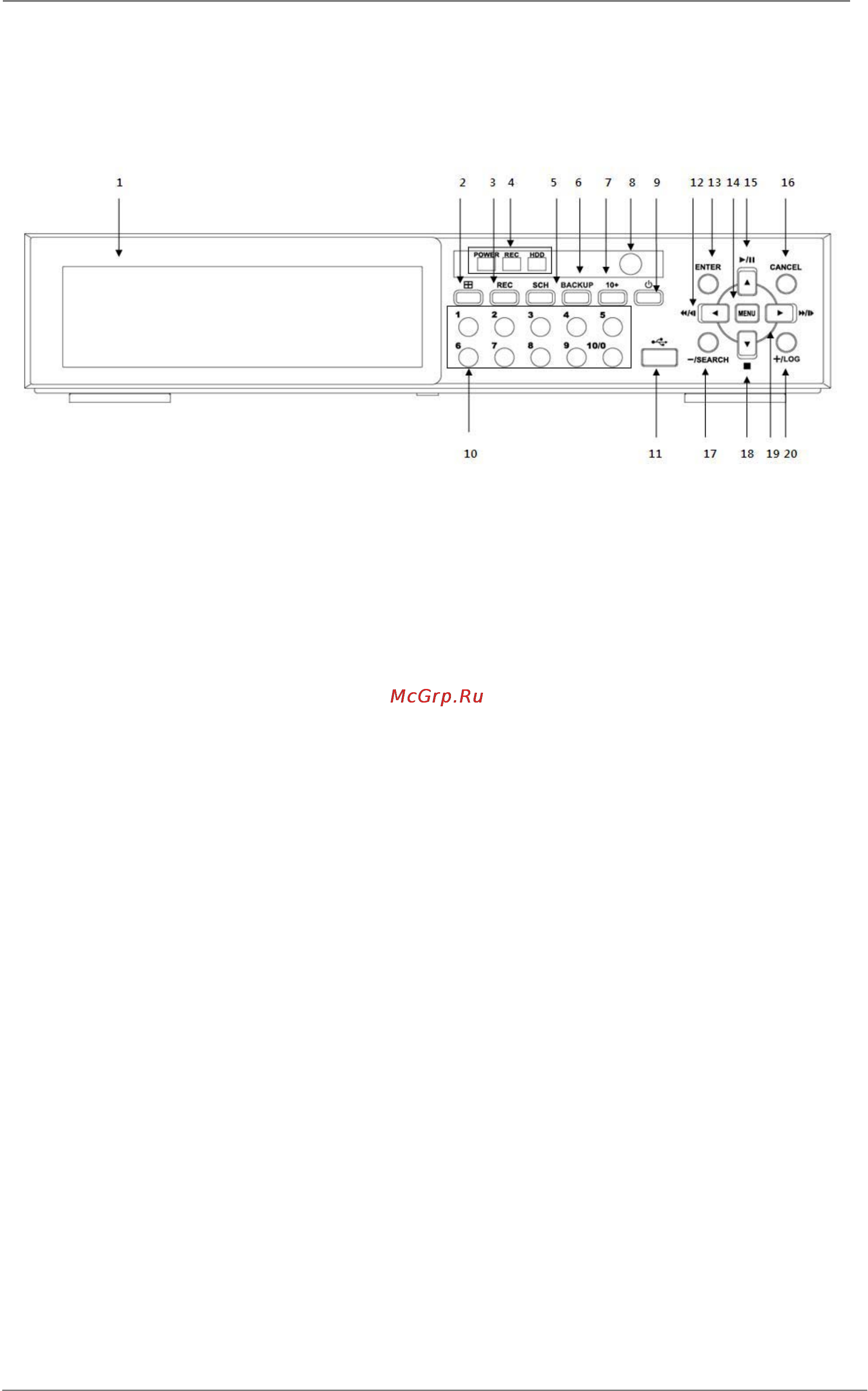

1. Передняя панель
1. Привод DVD-RW
Привод DVD-RW для резервного копирования
2. Режим разбиения экрана
Служит для изменения режима разбиения экрана.
3. REC (Запись)
При первом нажатии запись включается, при повторном нажатии запись выключается.
4. Индикатор статуса
Текущий статус видеорегистратора отображается тремя индикаторами. Слева направо:
питание, запись, обращение к жёсткому диску.
5. SCH (Расписание)
Служит для настройки записи по расписанию.
6. BackUp (Резервное копирование)
Служит для запуска резервного копирования на флэш-накопитель USB или привод DVD-RW.
7. 10+
Позволяет выбирать каналы с 11 по 16. Например, для выбора канала 14 следует нажать
“10+” и “4”.
8. IR приёмник сигналов
IR приёмник сигналов для связи с пультом ДУ. Не следует загораживать место расположения
приёмника посторонними предметами.
9. Выключатель питания
Предназначен для включения/выключения питания.
10. Цифровые клавиши (1 – 0)
Выполняют ряд функций по вводу данных и выбору команд. Используются для ввода цифр
при вводе пароля, выборе канала/камеры, даты/времени при настройке записи по расписанию,
а также для ввода букв при описании каждого канала.
