Pinetron PDR-XM3000 [10/92] Расположение разъёмов на задней панели
![Pinetron PDR-XM3000 [10/92] Расположение разъёмов на задней панели](/views2/1059921/page10/bga.png)
ЦИФРОВОЙ ВИДЕОРЕГИСТРАТОР 10

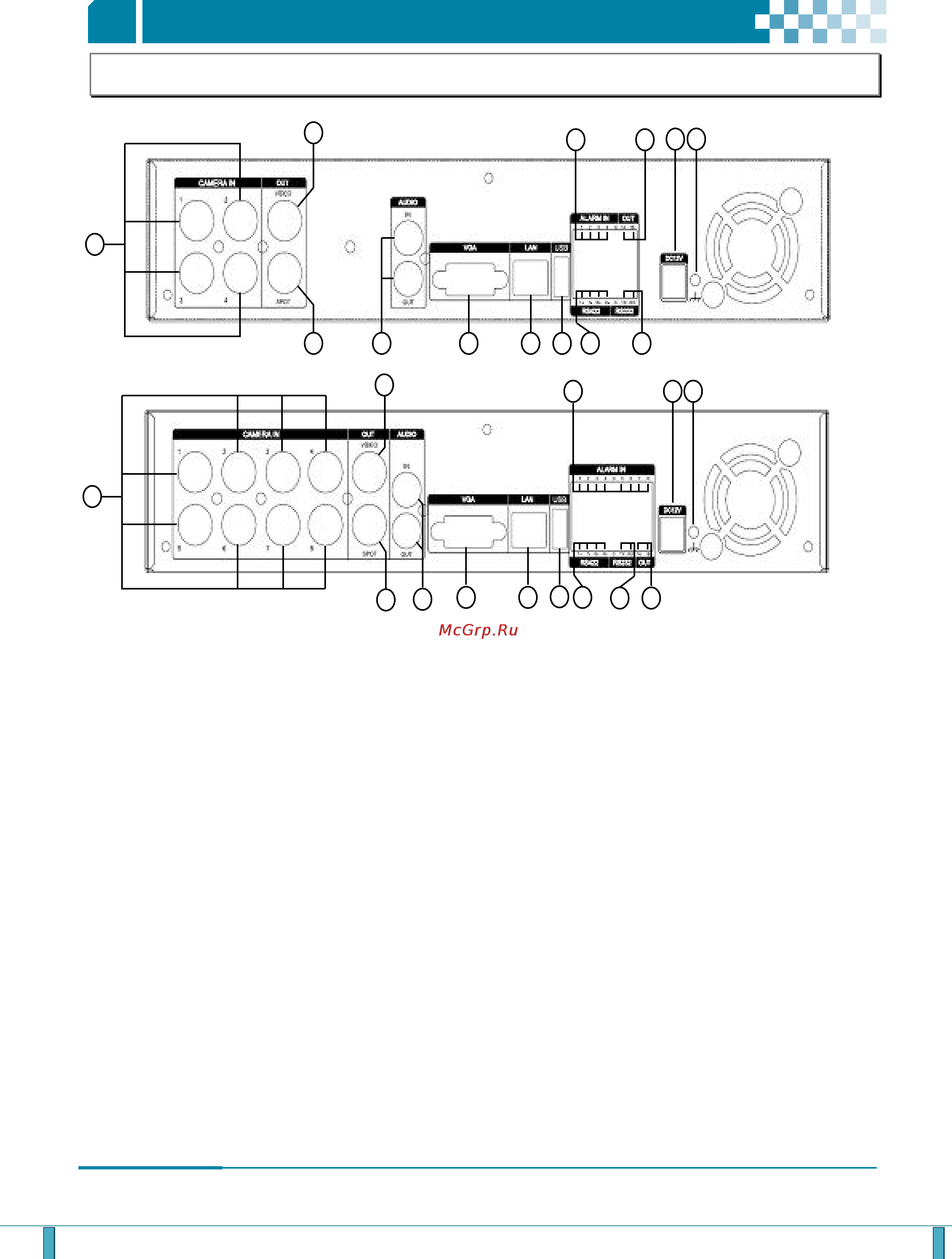

2. Расположение разъёмов на задней панели
1
2
3 4 5 6 7 10
8 9
11
12
1
2
3 4
8
105 6 7
911
12
13
13
1) Входы камер слежения 1~4 или 1~8: входные BNC-разъёмы (камеры 1~4 или 1~8)
2) Композитный выход монитора: стандартный композ итный видеовыход, BNC-разъём
3) SPOT-выход: Разъём для монит ора выборочного видеоконтроля
4) Аудиовход/Звуковой выход для подключения динамика: RCA-разъёмы
5) Выходной разъём VGA
6) Порт Ethernet RJ-45 (локальная сеть LAN): для подключения удалённог о ПК по сети Ethernet
7) Порт USB: служит для быстрого создания резервны х копий видеозаписей на флэш-накопители и друг ие аналогичные
устройства.
8) Входы тревоги (ALARM IN 1~4 или 1~8): служат для подключения датчиков тревог и.
9) Релейный выход (ALARM OUT 1): для подключения реле тревожной сиг нализации.
10) RS-422: для подключения PTZ-камер
11) Разъём RS-232C (D-SUB, 9 контактов): только для расширения возможност ей
12) Гнездо питания: для подключения блока пит ания постоянног о тока
13) Гнездо заз емления: для подключения блока питания постоянного т ока
