Pinetron PDR-XM3000 [16/92] Подключение звука

ЦИФРОВОЙ ВИДЕОРЕГИСТРАТОР 16

1.3 ПОДКЛЮЧЕНИЕ ЗВУКА

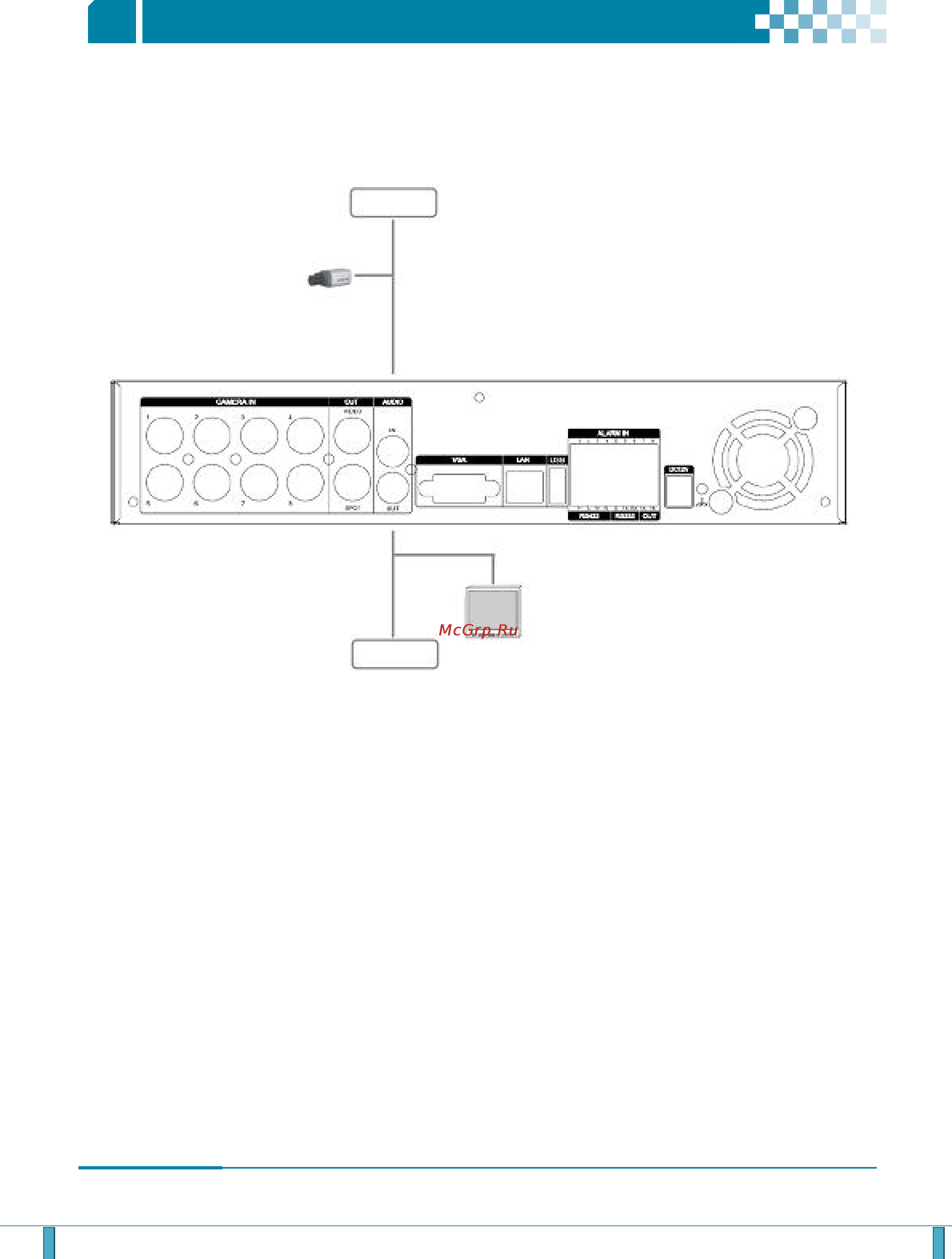

Система оснащена одноканальным звуковым входом и выходом. Для записи и воспроизведения звука необходимо

подсоединить к звуковому вход у (пол ный размах сиг нала 1 В, 600 Ом) микрофон, а к аудиовы ход у динамик. (Смотрите схему

ниже.)

ЗВУКОВОЙ ВЫХОД

(ДИНАМИК)

ЗВУКОВОЙ ВХОД

(МИКРОФОН)

КАМЕР Ы (BNC)

МОНИТОР

1.4 ПОДКЛЮЧЕНИЕ МОНИТОРОВ

На задней панел и видеорегистратора расположено три видеовыхода (2 разъёма типа BNC и один т ипа VGA). К этим

разъёмам подключают мониторы в завис имости от их назначения.

1 BNC-разъём для композитного видеовы хода главного монитора

1 BNC-разъём для композитного видеовы хода монитора выборочног о видеоконтроля (SPOT)

1 выход VGA
