Pinetron PHR-HD7012 [11/99] Передняя панель

www.pinetron.ru

I. ОРГАНЫ УПРАВЛЕНИЯ

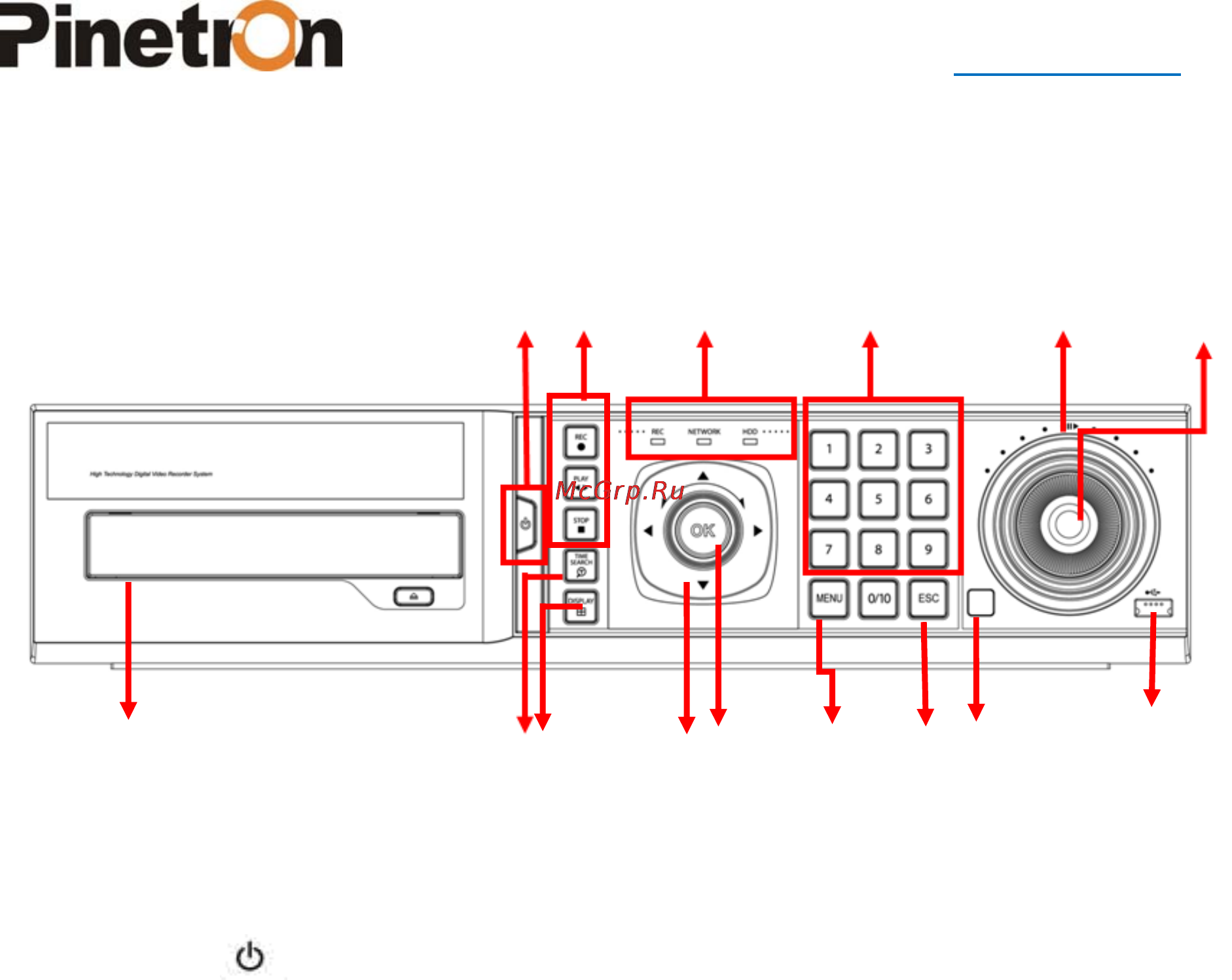

1. Передняя панель

Назначение кнопок:

1 - ПИТАНИЕ : Кнопка для включения и выключения питания. Для индикации

включения/выключения питания выключатель оснащен светодиодным индикатором

(красного цвета).

2 - Кнопки управления записью/воспроизведением. Служат для включения-выключения

записи и воспроизведения.

3 - Индикатор режима. 3 светодиодных индикатора отображают состояние устройства. Слева

направо: запись (красный), сеть (зеленый), жесткий диск (зеленый).

4 - Цифровые

клавиши [1~9, 0/10]. Выполняют ряд функций по вводу данных и выбору команд.

Используются для ввода цифр при вводе пароля, выборе канала/камеры, даты/времени при

настройке записи по расписанию, а также для ввода букв при описании каждого канала.

5 - Регулятор "SHUTTLE". Используется при настройке скорости воспроизведения и для

перемотки изображения вперед или назад.

6 - Ручка "JOG". Используется для перемотки изображения вперед или назад во время

воспроизведения в покадровом режиме.

7 - Оптический накопитель. Служит для чтения и записи на компакт-диски CD/DVD - RW.

8 9 10 11 12 13 14 15

2 3 4 5 6 1
