www.pinetron.ru
37

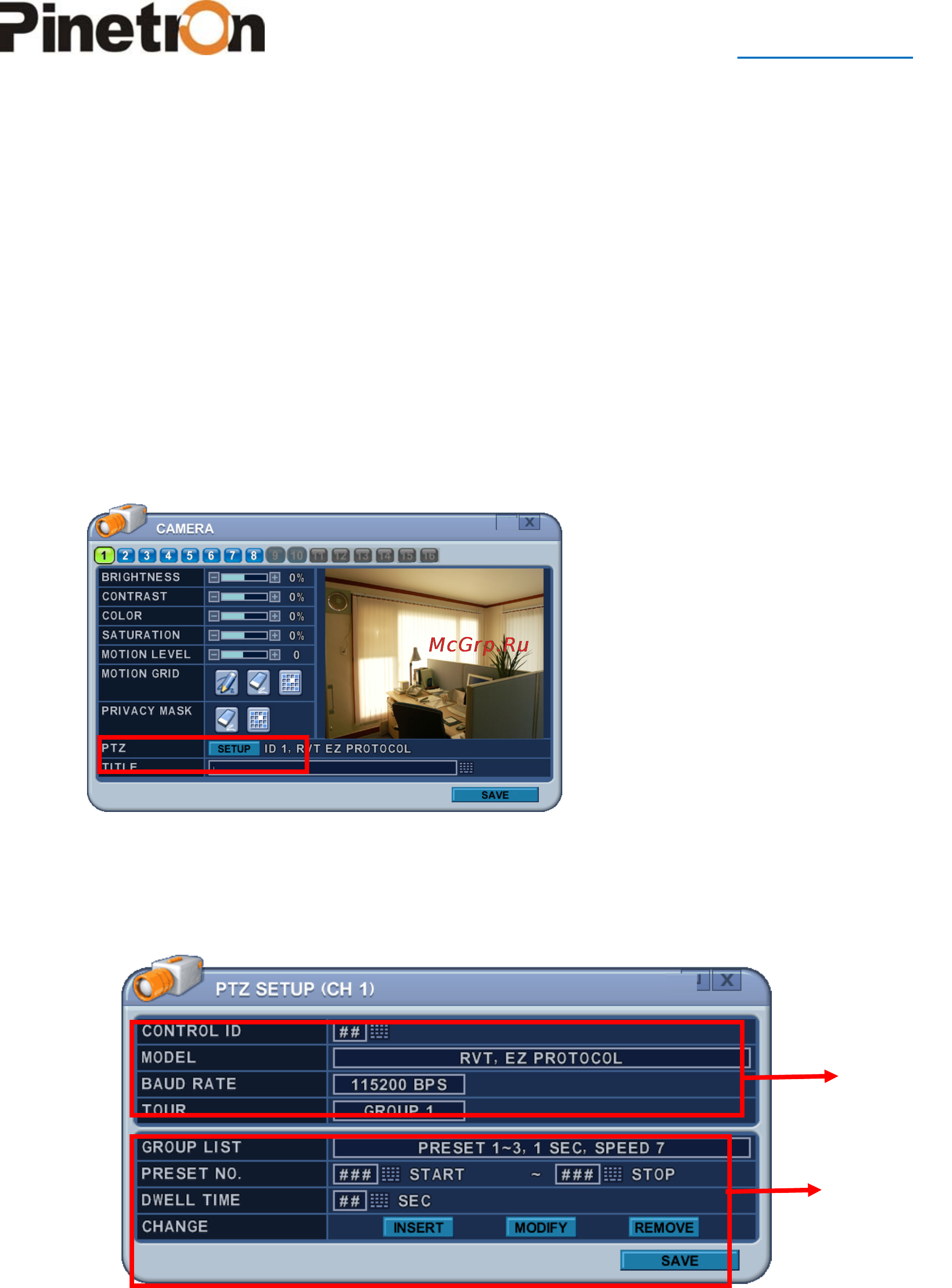

2.1.4. PTZ (Настройка функций управления телеметрией)
Поворотные устройства подсоединяются к портам RS-422, расположенным на задней панели
устройства. Поворотные камеры соединены по принципу шлейфового подключения.
Данная модель видеорегистратора позволяет обращаться и управлять несколькими
поворотными камерами независимо друг от друга.
Порядок настройки:
1) Выберите номер камеры
2) Нажмите [ENTER] для настройки параметров управления телеметрией поворотных
камер.
3) Во всех разделах меню в левой колонке отображаются названия параметров, а в
правой колонке их значения.
ⓐ
ⓑ
