Prology CMD-185U

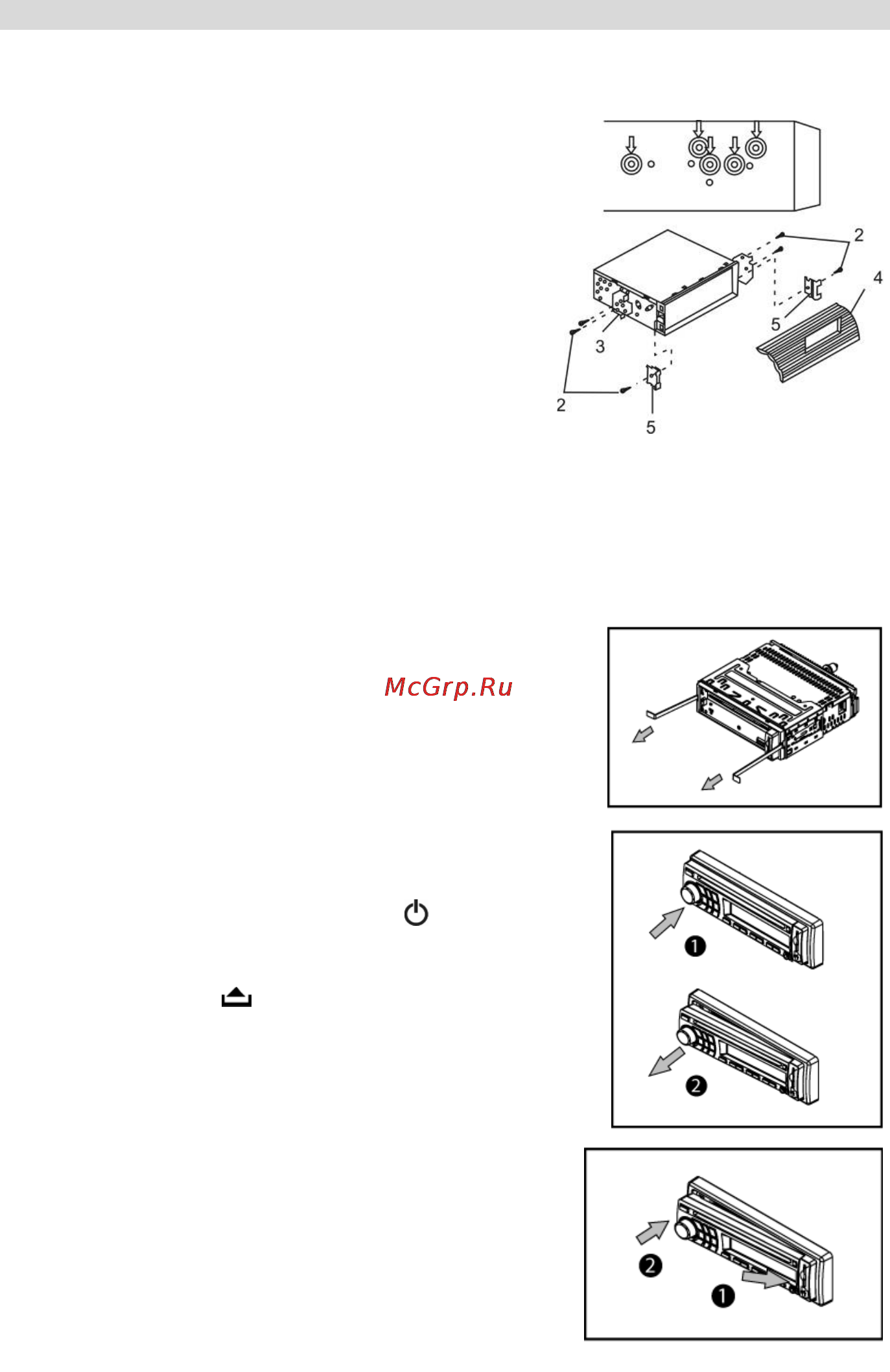

Второй вариант установки устройства

Данный вариант установки предусматривает использование резьбовых отвер-

стий, которые находятся на боковых панелях устройства.

1. Закрепите устройство на крепежных крон-

штейнах штатного радиоприемника. Выбе-

рите положение кронштейнов, при котором

будут совмещены резьбовые отверстия на

кронштейнах и резьбовые соединения на

корпусе устройства. Закрепите кронштейны

с обеих сторон устройства не менее чем в

двух местах. Для этого используйте либо

крепежные винты (5 х 6 мм), либо винты с

потайной головкой (4 х 6 мм), в зависимости

от типа резьбовых отверстий на кронштейне.

2. Винт.

3. Крепежные кронштейны штатного радиоприемника.

4. Приборная панель или консоль автомобиля.

5. Скоба (необходимо удалить).

Примечание: При установке устройства по второму методу кожух и декора-

тивная внешняя рамка не используются.

Удаление устройства

1. Снимите декоративную внешнюю рамку устрой-

ства.

2. Вставьте съемники, входящие в комплект уст-

ройства, строго перпендикулярно передней па-

нели в пазы на обеих сторонах устройства, как

показано на рисунке, до упора, чтобы освободить

защелки кожуха. Затем извлеките устройство из

передней панели.

Снятие передней панели

1. Нажмите и удерживайте кнопку на передней

панели, чтобы отключить питание

2. Нажмите кнопку

на передней панели.

Потяните левую сторону панели и осторожно

извлеките

Установка передней панели

1. Введите правую сторону панели в зацепление

с пластиковым выступом на корпусе.

2. Нажмите на левую часть панели до щелчка.
