11 Автомобильный цифровой видеорегистратор

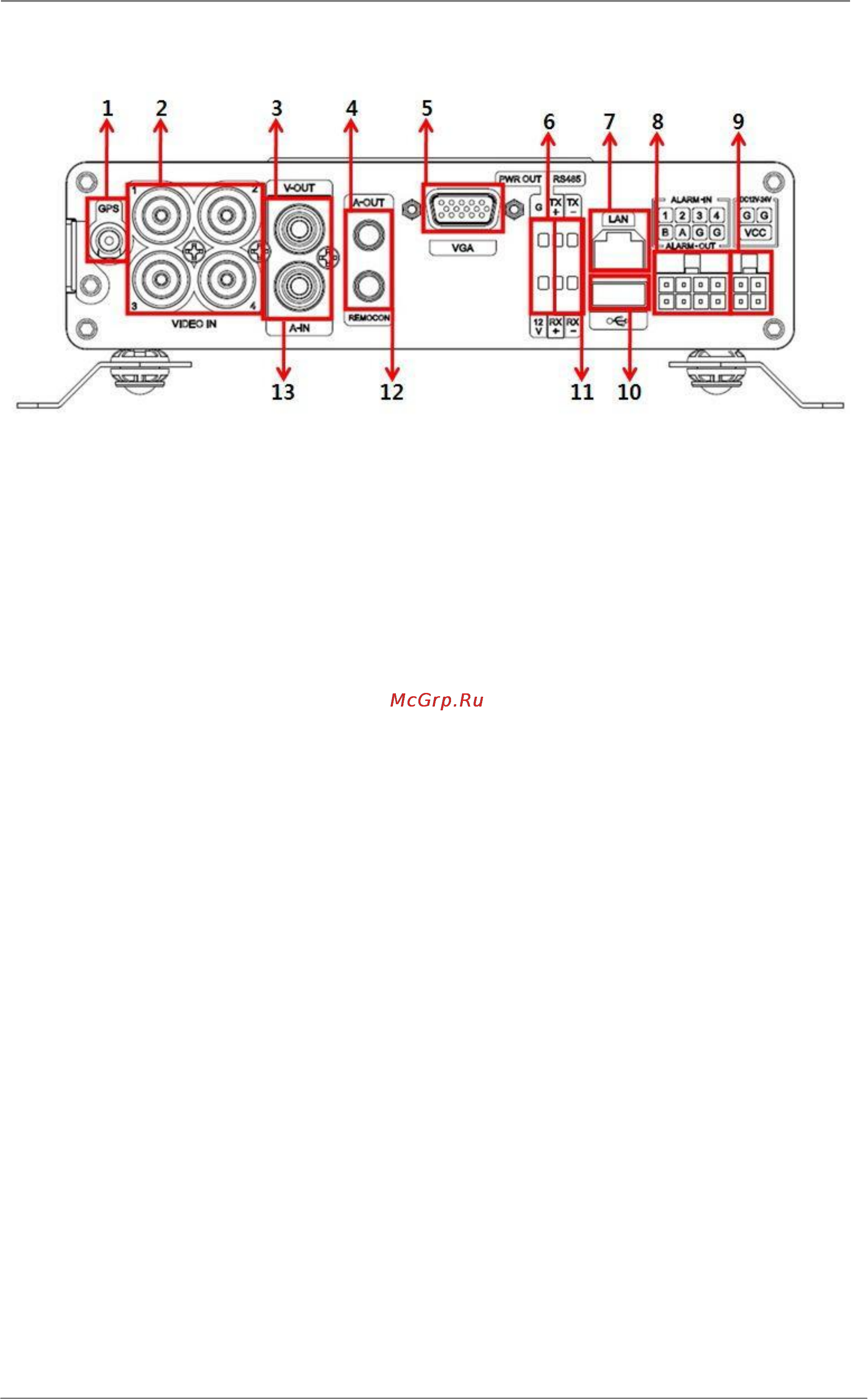

2. Расположение разъемов на задней панели

1) GPS: разъѐм для антенны GPS

2) Входы камер слежения: входные BNC-разъѐмы для подключения камер 1~4

3) Видеовыход (V-out): композитный видеовыход (RCA)

4) Аудиовыход (A-out): выходной разъѐм AUDIO (RCA)

5) VGA: выходной разъѐм VGA

6) Выход питания: разъѐм питания для подключения камер слежения (12 В, 1,5 A)

7) LAN (Порт RJ-45 Ethernet): для подключения удалѐнного ПК по сети Ethernet

8) Датчики (ALARM IN 1~4): служат для подключения датчиков тревоги.

Реле (ALARM OUT 1~2): для подключения тревожных реле

9) Питание (POWER): для подключения блока питания постоянного тока

10) USB: для подключения USB-устройств

11) RS 422/485 : Tx(+, -) и Rx(+, -)

12) Пульт ДУ (REMOTE): соединитель для модуля ДУ по проводной линии

13) Вход тревоги (A-in): входной разъѐм AUDIO (RCA)
