49 Автомобильный цифровой видеорегистратор
** Перед использованием поворотных камер необходимо проверить выполнение
следующих операций:
1. Соединение RS 422/485, установка перемычек камеры и пр.
2. В разделе меню "DISPLAY" должны быть указаны идентификационный номер камеры
и номер модели.

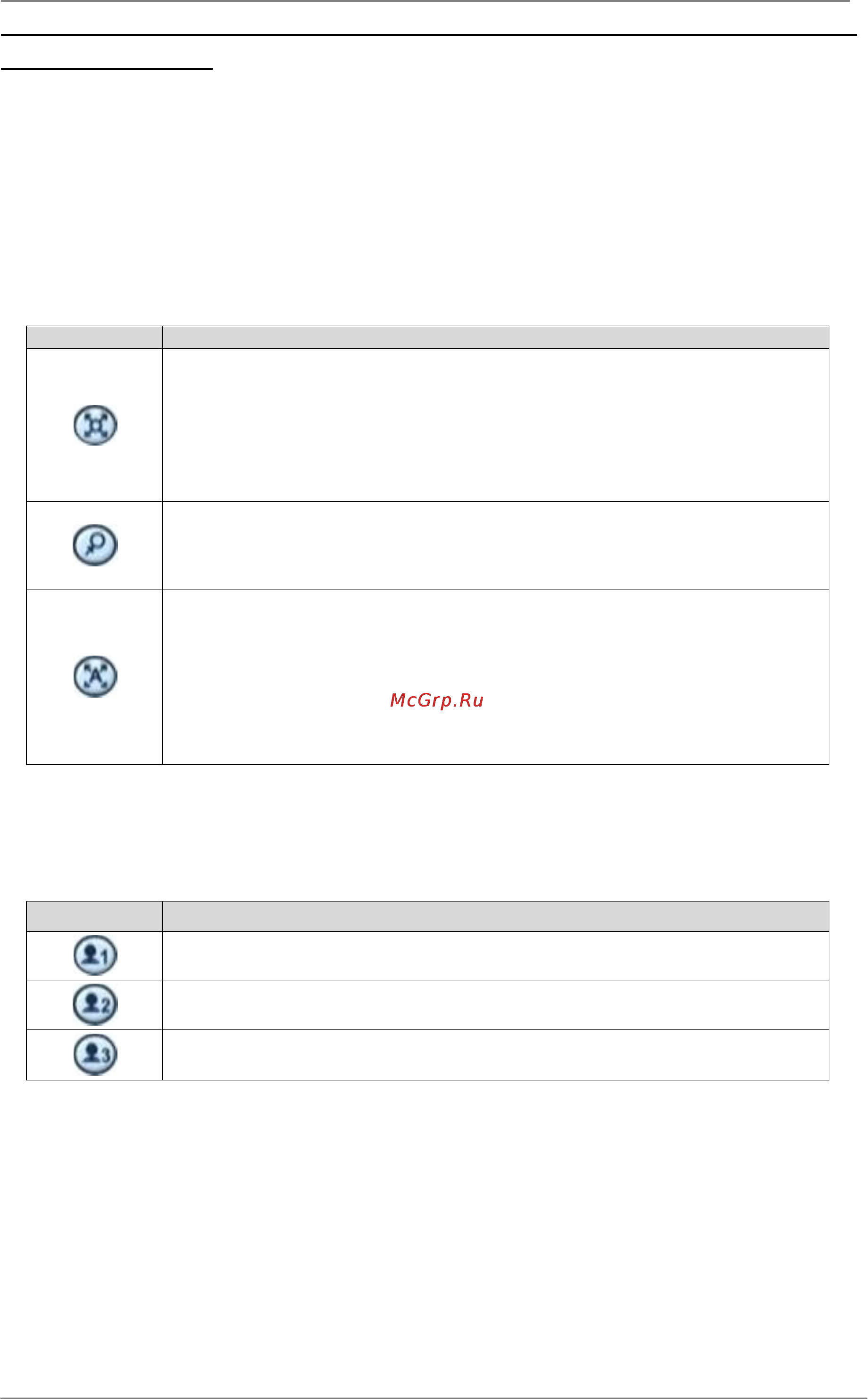

2. Установка и обход предустановок
Кнопка
Функции
Служит для выбора предустановок. На пульте ДУ используется кнопка
[SPOT OUT].
a. Переместите PTZ-камеру в нужное положение.
b. Нажмите кнопку [Preset].
c. Будет активирована кнопка [Custom 1] (Назначаемая клавиша 1).
d. Укажите № для данной предустановки.
e. Нажмите кнопку [Enter] для сохранения данных и выхода из меню.
Переход к положению, заданному с помощью предустановки. На пульте
ДУ используется кнопка [INFO].
a. Нажмите кнопку перехода [GO TO].
b. Укажите номер предустановки и нажмите кнопку [Enter].
Служит для запуска функции последовательного обхода предустановок
камеры. Кнопка "BACKUP" на пульте ДУ.
a. Нажмите кнопку [Auto Tour].
b. Нажмите кнопку "+" и укажите последовательность предустановок.
Нажмите [Enter].
c. Например, при нажатии кнопки [Auto Tour] и "5" осуществляется
автоматическое выполнение последовательности предустановок от 1 до
5.
3. Функции "Custom"
Кнопка
Функции
Назначаемая функция №1. Кнопка DISPLAY на пульте ДУ.
Назначаемая функция №2. Кнопка ZOOM на пульте ДУ.
Назначаемая функция №3. Кнопка P/T/Z на пульте ДУ.
Для настройки поворотной камеры на протоколы видеорегистратора следует
правильно установить перемычки камеры – смотрите инструкцию к камере.
