Pinetron PCP-94H Инструкция по эксплуатации онлайн

Цилиндрическая камера с инфракрасной подсветкой
PCP-94H-312 (f=3,3-12 mm)
PCP-94H-550 (f=5,0-50 mm)
Об инструкции
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
УСТРАНЕНИЕ
Прежде чем отправить камеру в ремонт, рекомендуется
самостоятельно выполнить следующие проверки. Если устранить
неисправность в результате проверки не удалось, следует
обратиться в службу ремонта.
■ Нет изображения.
Проверить надѐжность соединений коаксиального кабеля.
Проверить соответствие параметров питания номинальным
значениям.
Проверить правильность настройки диафрагмы внутреннего
объектива камеры (с помощью регулятора уровня).
Проверить уровень освещѐнности.
■ Нечѐткая картинка.
Проверить фокусное расстояние объектива.
Убедиться в отсутствии загрязнения на объективе.
Грязь и отпечатки пальцев на объективе существенно ухудшают
качество изображения. Для удаления загрязнений следует
осторожно
протереть линзу объектива мягкой тканевой или специальной
бумажной салфеткой, пропитанной доступным
очищающим раствором.
Проверить настройки монитора.
ВНИМАНИЕ!
ВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ ПОРАЖЕНИЯ
ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАТЬ
УСТРОЙСТВО ВОЗДЕЙСТВИЮ ВЛАГИ И НЕ
ВЫСТАВЛЯТЬ ПОД ДОЖДЬ.

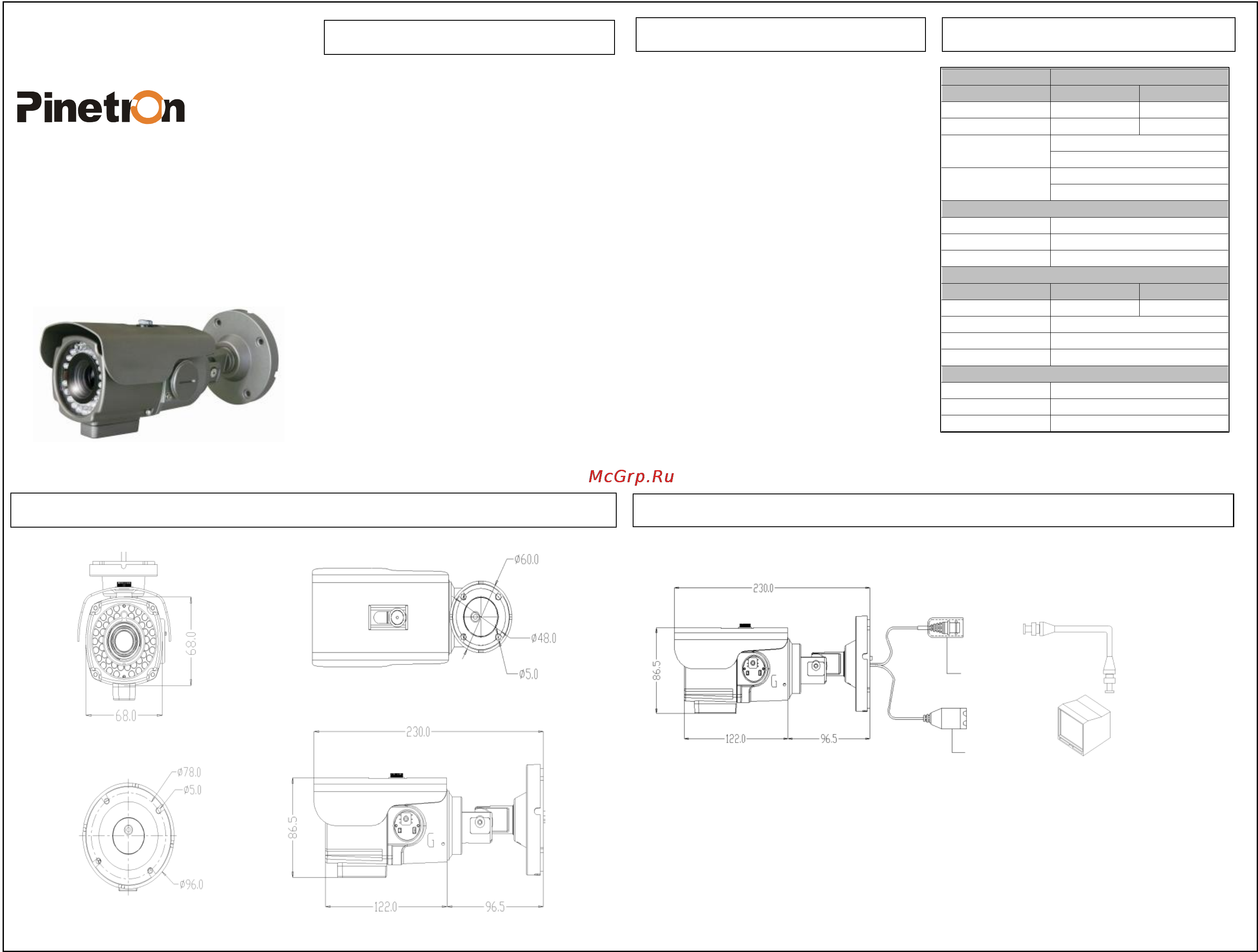

ГАБАРИТНЫЕ РАЗМЕРЫ (мм)
■ Не вскрывать! Не вносить изменения в конструкцию!
Во избежание травм и повреждения оборудования запрещается
вскрывать
корпус устройства, за исключением случаев, когда это необходимо
для
техобслуживания и установки.
■ Не допускать попадания посторонних предметов внутрь корпуса!
Внутри корпуса камеры не должно находиться никаких посторонних
металлических предметов или горючих веществ. Несоблюдение
этого
правила ведѐт к возгоранию, короткому замыканию или
повреждению
оборудования.
■ Камера требует бережного обращения!
Во избежание повреждения следует предохранять устройство от
падений,
ударных механических воздействий и вибрации.
■ Устанавливать вдали от источников сильных электромагнитных
полей!
■ Предохранять от воздействия влаги и от попадания пыли.
■ Не подвергать воздействию чрезмерно высоких температур.
С осторожность устанавливать в кухне или бойлерной, а также
высоко под
потолком из-за опасности перегрева.
■ Поддержание в чистоте
Удалять загрязнения с корпуса только мягкой тканевой
салфеткой, смоченной в растворе мягкого очищающего средства.
■ Выбор надѐжной опоры для монтажа
Опорная поверхность должна быть достаточно прочной, чтобы
выдерживать вес камеры.
ОСТОРОЖНО:
При подключении источников питания 12
В пост. и 24 В пер. следует соблюдать
полярность.
ПРЕДОСТЕРЕЖЕНИЯ
Перед началом монтажа и эксплуатации
камеры следует внимательно изучить
данное руководство и сохранить его для
дальнейшего использования.
ТЕХНИЧЕСКИЕ ДАННЫЕ
ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
24 В пер.
VIDEO (жѐлтый)
разъѐм
Крышка BNC-
разъѐма,
МОДЕЛЬ
Общие параметры NTSC PAL
Тип ПЗС-матрицы 1/3" 410000 пикс. цв. 1/3" 470000 пикс. цв.
Суммарное число пикселей 811(г) X 508 (в) 795(г) X 596(в)
Мин. освещенность
Разрешение
Параметры сети питания
Потребляемая мощность
Базовые параметры NTSC PAL
Скорость затвора 1/60с - 1/100,000с 1/50с - 1/100,000с
Отношение сигнал - шум
Гамма-коррекция
Синхронизация
Диап. рабочих температур
Диап. температур хранения
Относительная влажность
менее 90% (без образования конденсата)
12 В пост. (10 В ~ 16 В) 24 В пер. (20 В ~ 28 В)
LED выкл. = пост.: макс. 3,2 [Вт] пер.: макс. 3,7 [Вт]
ОБЩИЕ ДАННЫЕ
Физические параметры
-40
℃
∼
+50
℃
-20
℃
∼
+70
℃
не менее 50 дБ (при выкл. АРУ)
0,45
внутр.
Электрические параметры
LED вкл. = пост.: макс. 6,5 [Вт] пер.: макс. 7 [Вт]
PCP-94H
0,14 лк [(F1.2, 30 IRE), (цв. режим)]
0,03 лк [(F1.2 , 30 IRE), (TDN (ч/б) режим)]
600 твл [цв. режим]
620 твл [TDN (ч/б) режим]
Содержание
- Внимание во избежание возгорания или поражения 1
- Внутри корпуса камеры не должно находиться никаких посторонних металлических предметов или горючих веществ несоблюдение 1
- Во избежание повреждения следует предохранять устройство от падений ударных механических воздействий и вибрации устанавливать вдали от источников сильных электромагнитных полей предохранять от воздействия влаги и от попадания пыли не подвергать воздействию чрезмерно высоких температур 1
- Вскрывать корпус устройства за исключением случаев когда это необходимо для техобслуживания и установки 1
- Высоко под потолком из за опасности перегрева 1
- Габаритные размеры мм 1
- Данное руководство и сохранить его для 1
- Качество изображения для удаления загрязнений следует осторожно протереть линзу объектива мягкой тканевой или специальной бумажной салфеткой пропитанной доступным 1
- Не вскрывать не вносить изменения в конструкцию 1
- Нечѐткая картинка проверить фокусное расстояние объектива убедиться в отсутствии загрязнения на объективе 1
- Об инструкции 1
- Осторожно 1
- Правила ведѐт к возгоранию короткому замыканию или повреждению оборудования 1
- Предостережения 1
- Прежде чем отправить камеру в ремонт рекомендуется самостоятельно выполнить следующие проверки если устранить неисправность в результате проверки не удалось следует обратиться в службу ремонта нет изображения проверить надѐжность соединений коаксиального кабеля проверить соответствие параметров питания номинальным 1
- При подключении источников питания 12 в пост и 24 в пер следует соблюдать полярность 1
- Проверить настройки монитора 1
- Проверить правильность настройки диафрагмы внутреннего объектива камеры с помощью регулятора уровня 1
- Руководство пользователя 1
- Технические данные 1
- Удалять загрязнения с корпуса только мягкой тканевой салфеткой смоченной в растворе мягкого очищающего средства выбор надѐжной опоры для монтажа опорная поверхность должна быть достаточно прочной чтобы 1
- Устранение 1
- Устройство воздействию влаги и не выставлять под дождь 1
- Электрические соединения 1
- Внимание 2
- Назначение платы управления 2
- Настройка углов поворота и наклона камеры 2
- Настройки камеры настройка фокуса 2
- Плата управления 2
- Управление osd меню информация на экране sw1 2 управление видеовыходом video out вторым con2 2
- Фокус зум 2
