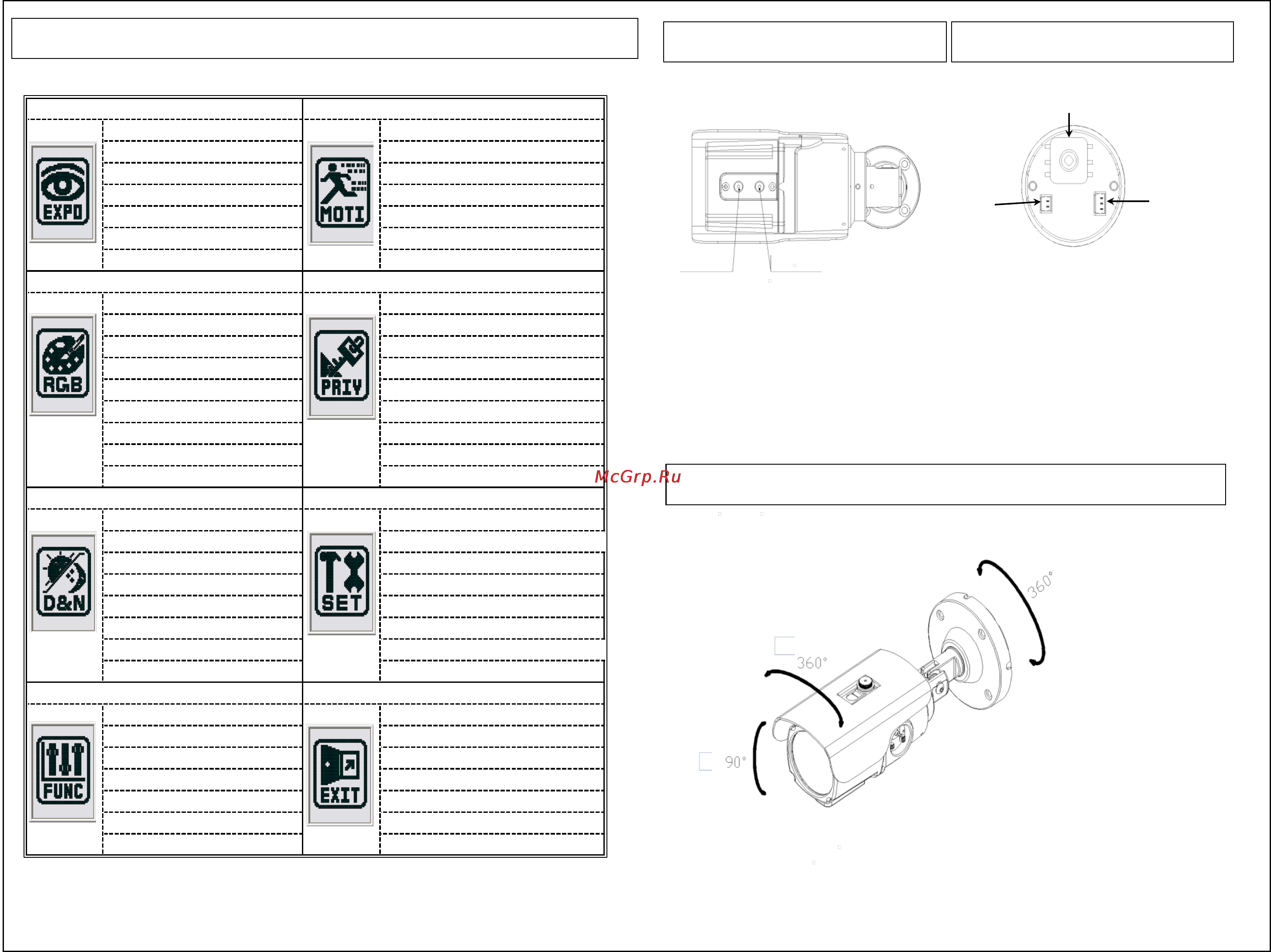

НАСТРОЙКИ КАМЕРЫ
НАСТРОЙКА ФОКУСА
НАСТРОЙКА УГЛОВ ПОВОРОТА И НАКЛОНА КАМЕРЫ
※ ВНИМАНИЕ!
1. В плоскости вращать не более чем на 360˚.
2. Не наклонять камеру в плоскости
многократно без особой надобности.
ПЛАТА УПРАВЛЕНИЯ
НАЗНАЧЕНИЕ ПЛАТЫ УПРАВЛЕНИЯ
[1] Управление OSD меню (информация на экране) -
SW1
[2] Управление видеовыходом VIDEO OUT (вторым) -
CON2
SW1
CON
CON
ФОКУС
ЗУМ
①
②
ОБЪЕКТИВ (LENS) НАСТРОЙКА ЗОН (AREA SET)
ПОДСВЕТКА (BACKLIGHT) ЧУВСТВИТЕЛЬНОСТЬ (SENSITIV.)
АРУ (AGC) ИНДИКАЦИЯ (SHOW INDI.)
РЕЖИМ НАКОПЛЕНИЯ (SENSE-UP) ВНЕШНИЙ ВЫХОД (EXTER OUT)
ЦИФР. ШУМОПОДАВЛЕНИЕ (3D DNR)
Ч/Б РЕЖИМ (WB MODE) ЗОНА 1 (MASK 1)
УСИЛЕНИЕ КРАСНОГО (RED GAIN) ЗОНА 2 (MASK 2)
УСИЛЕНИЕ СИНЕГО (BLUE GAIN) ЗОНА 3 (MASK 3)
ЦВЕТНОЙ РЕЖИМ (COLOR MODE) ЗОНА 4 (MASK 4)
ЗОНА 5 (MASK 5)
ЗОНА 6 (MASK 6)
ЗОНА 7 (MASK 7)
ЗОНА 8 (MASK 8)
РЕЖИМ "ДЕНЬ-НОЧЬ" (D&N MODE) НАЗВАНИЕ (TITLE )
НОЧНОЙ РЕЖИМ С (NIGHT C.) КОРРЕКЦИЯ ДЕФЕКТН. ПИКСЕЛЕЙ (DPC SET)
НОЧНОЙ РЕЖИМ А (NIGHT A.) МОНИТОР (MONITOR)
ЯЗЫК (LANGUAGE)
ЦВЕТ OSD МЕНЮ (OSD COLOR)
СВЯЗЬ (COMMUNICA.)
ЗАВОДСКИЕ НАСТРОЙКИ (FACTORY SET)
ЗЕРКАЛО (MIRROR) ВЫХОД С СОХРАНЕНИЕМ (SAVE & EXIT)
РЕЗКОСТЬ (SHARPNESS) ВЫХОД (EXIT)
ГАММА-КОРРЕКЦИЯ (GAMMA)
SLC
NIGHT-UP
4. ФУНКЦИИ
8. ВЫХОД
1. ЭКСПОЗИЦИЯ
5. ДВИЖЕНИЕ
2. ЦВЕТНОСТЬ
6. СКРЫТЫЕ ЗОНЫ
3. РЕЖИМ "ДЕНЬ-НОЧЬ"
7. НАСТРОЙКИ
