УСТАНОВКА И В ЫБОР КОНФИГУРАЦИИ

МОНТАЖ С ВРЕЗКОЙ В ПОТОЛОЧНОЕ ПЕРЕКРЫТИЕ

1. С помощью шаблона наметить и сделать отверстия в перекрытии для привода

камеры и крепления.

Протянуть провода питания, видео и управления через отверстие в потолке.

2. С привода камеры снять кольцо для накладного монтажа, как указано ниже.

Смотрите рис. 2

a. Ухватиться за кольцо, держась пальцами руки за округлые выступы по его

краям.

b. Сдавить кольцо с боков.

c. Потянуть за кольцо и снять его с привода камеры.

3. Выполнить электрические соединения.

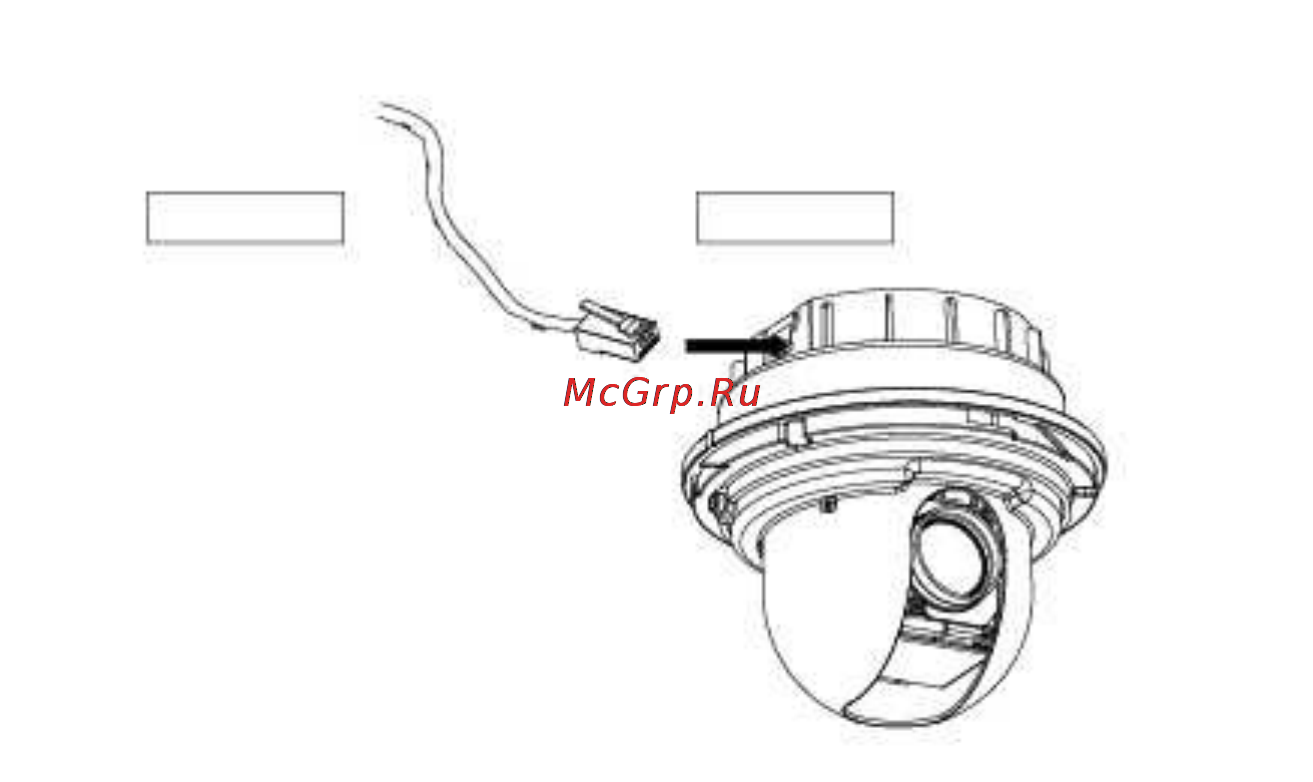

Интерфейсный кабель (см. рис. 7) следует подсоединить штекером RJ45 к

соответствующему гнезду на приводе камеры, а другим концом – к вводу питания.

Либо подсоединить кабель штекером RJ45 к вводу питания, а другим концом к

приводу камеры.

Описания маркировки проводов смотрите в таблицах D, E, F. Обращаем внимание,

что для подключения видео можно использовать неэкранированную витую пару

(UTP) (Смотрите табл. D) или коаксиальный кабель (смотрите табл. E). Привод

камеры оснащён BNC-разъёмом для подсоединения коаксиального кабеля.

<Рисунок 9>
