Мегапиксельная гибридная камера высокой чёткости PNC-SV2F/SV2A
2

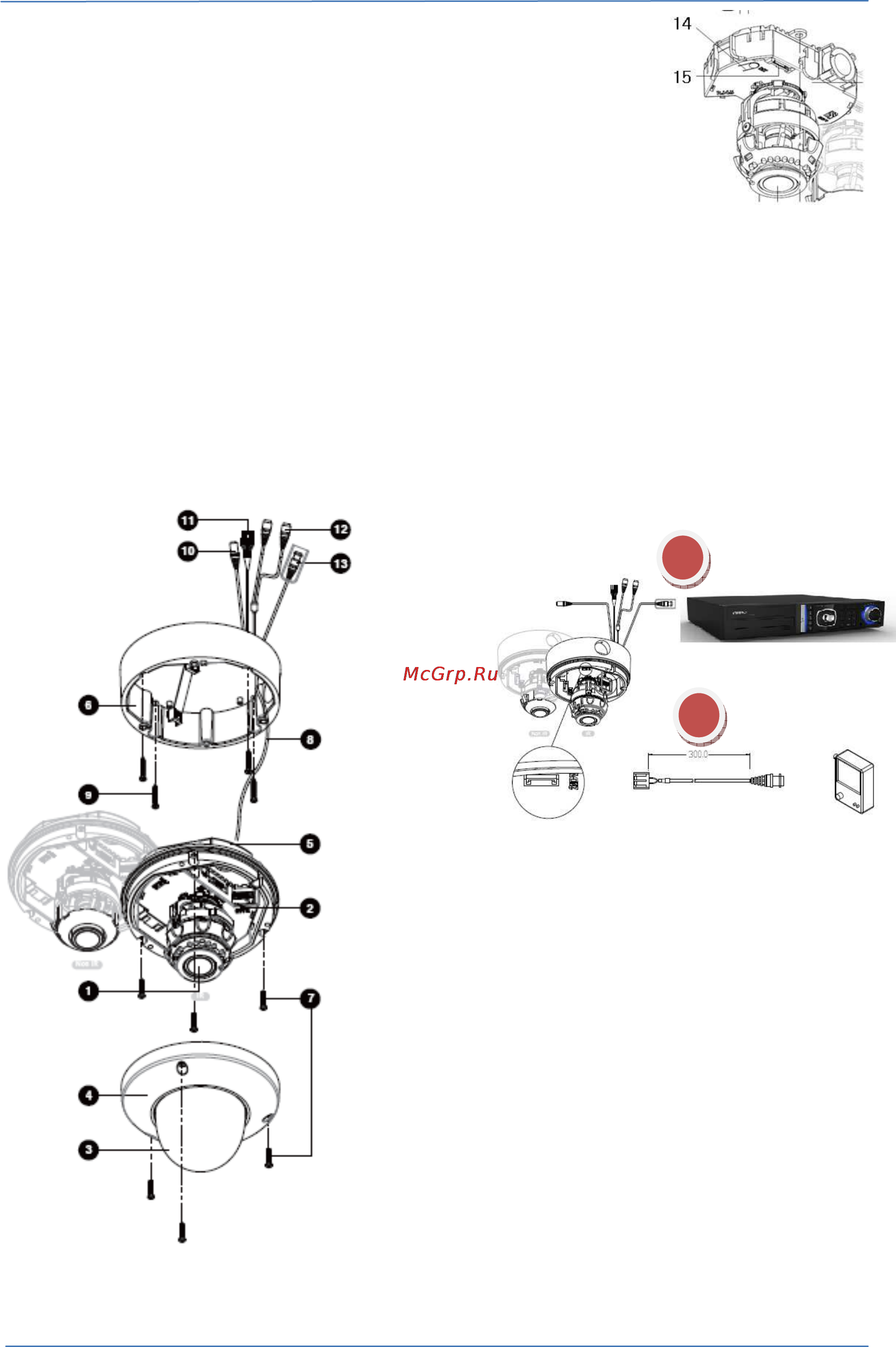

Основные узлы и детали
1) Объектив
2) Плата управления
3) Плафон
4) Корпус
5) Основание (для скрытого монтажа)
6) Стакан (для накладного монтажа)
7) Монтажные винты
8) Страховочный тросик
9) Крепёжные винты
10) Питание
11) Кабель тревожной сигнализации
12) Разъемы "AUDIO" (Звуковые входы и
выходы)
13) Выходы BNC кабеля для подключения
камер PNC-SV2F/ SV2A к гибридному
сетевому видео-регистратору HD7012/7016.
14) Кнопка "Reset" (Восстановление
заводских настроек).
Чтобы восстановить заводские настройки камеры,
следует включить питание, удерживая кнопку
"Reset" в утопленном состоянии при помощи
любого остроконечного предмета.
15) Гнездо для карты памяти Micro-SD.
Служит для записи изображений с камеры на
Micro-SD карту.
Конфигурация
1) HD VIDEO. Выходы BNC кабеля для
подключения камер PNC-SV2F/ SV2A к
гибридному сетевому видеорегистратору
HD7012/7016.
2) SD VIDEO. Выходы BNC-кабеля для
присоединения к аналоговому видеовыходу.
3) Питание 12 В пост. Служит для
подключения сетевого кабеля к сети питания
12 В постоянного тока.
4) Аудио входы/выходы. Служат для
подключения аудиокабеля.
5) RS-485 для подключения системы
сигнализации.
6) Карта памяти Micro-SD. Гнездо для карты
памяти Micro-SD. Используется для записи
изображений с камеры на Micro-SD карту (в
1
11
1
2
22
2
