Мегапиксельная гибридная камера высокой чёткости PNC-SV2F/SV2A
3
тревожном режиме).
7) *По запросу) ИК-приёмник сигналов. Этот
разъём служит для подключения ИК-
приёмника, необходимого для управления
системой с пульта ДУ.
8) Входы/выходы тревоги. Оснащён 1 входом и
1 выходом тревоги.
Подключение к источнику питания
Предусмотрено 2 способа подключения
питания к камерам данного типа.
1) 12 В пост.
2) 24 В пер.
Установка
1. Перед монтажом камеры следует
присоединить указанные ниже кабели к
разъёмам на корпусе камеры.
1) Присоединить сетевой кабель к гнезду
питания 12 В пост.
2) Кабель тревожной сигнализации
3) BNC-кабель к соединителю SD
4) BNC-кабель к соединителю HD
5) Аудиокабель к звуковому разъему "Audio
In/Out".

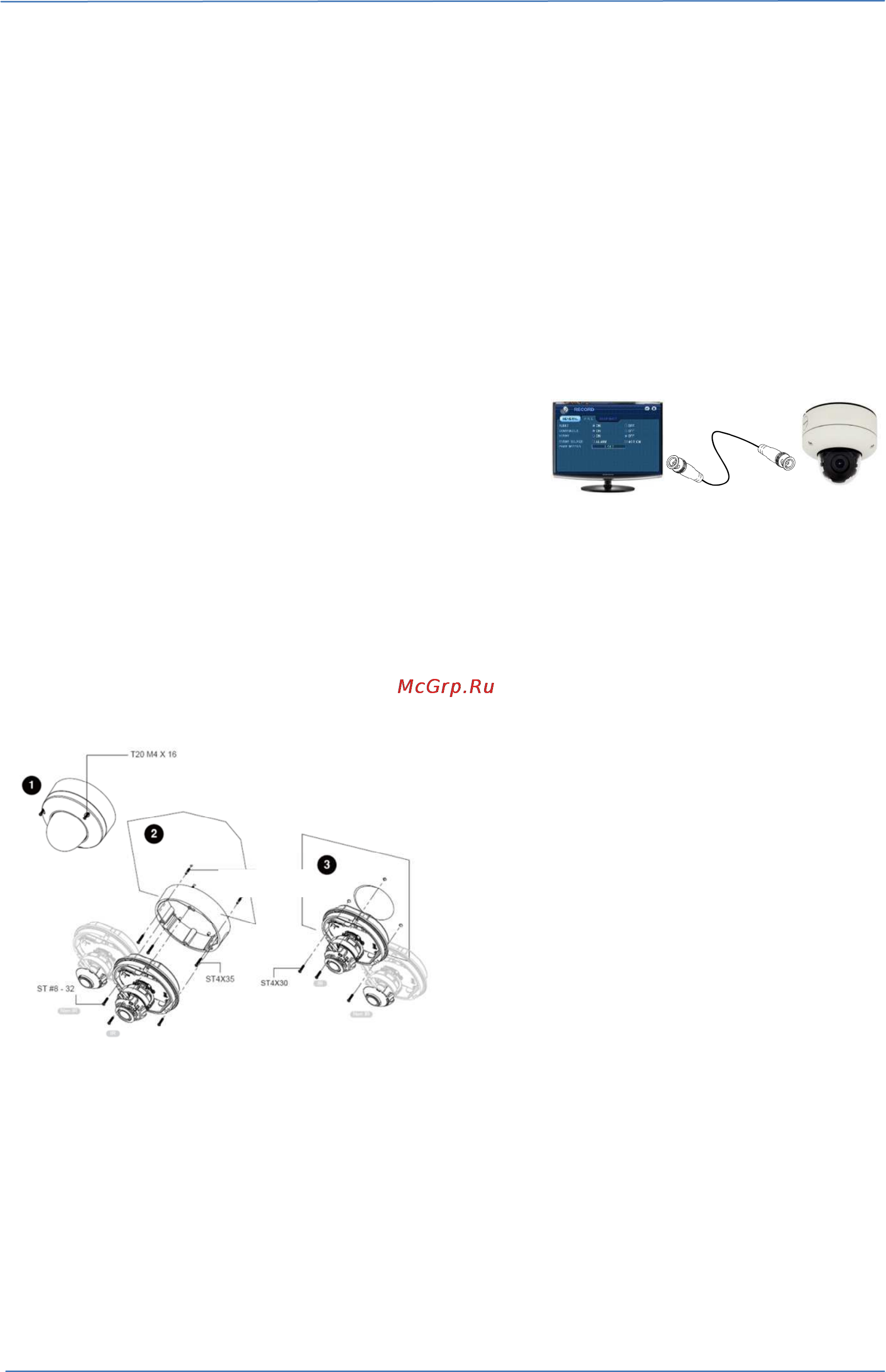

Схема монтажа
Монтаж заподлицо
Пластиковые анкеры
Накладной монтаж
1. Снять декоративное кольцо, выкрутив 3
винта, расположенные в крышке (верхней).
Вандалозащищённое исполнение
отличается тем, что винты имеют
утопленную шестигранную головку
(torx).
Специальный ключ прилагается.
2. Накладная установка
Стакан для накладного монтажа прикрепить
к устанавливаемой поверхности четырьмя
винтами ST4x35, входящими в комплект
изделия. Основание для скрытого монтажа
закрепить в стакане тремя винтами.
3. Установка заподлицо
Стакан для накладного монтажа прикрепить
к устанавливаемой поверхности четырьмя
винтами ST4x35, входящими в комплект
изделия.
Удобная настройка с использованием
выходов BNC
Для
работы
с
меню
и
изменения
настроек
камеры
её
подключают к монитору через коаксиальный
кабель (single). Кроме того, графический
интерфейс пользователя камеры мало
отличается от интерфейса видеорегистраторов
Pinetron, поэтому у пользователей, знакомых с
видеорегистраторами этого типа, не возникнет
трудностей при работе с камерой.
1. Перед монтажом камеры следует
присоединить указанные ниже кабели к
разъёмам на корпусе камеры.
1) Присоединить сетевой кабель к гнезду
питания 12 В пост.
2) Кабель тревожной сигнализации
3) BNC-кабель для присоединения к
видеовыходу
4) Аудиокабель к звуковому разъему "Audio
In/Out".
Восстановление заводских настроек
Внутри камеры PNC-SV2F/SV2A установлена
кнопка восстановления заводских настроек (см.
"Выбор места для установки").Нажмите её,
чтобы вернуть установки камеры по умолчанию,
включая заводское значение пароля.
1) Нажмите кнопку "Reset" на 10 секунд.
2) Процедура возврата заводских настроек
занимает около 2 минут.
3) Заводские значения параметров
