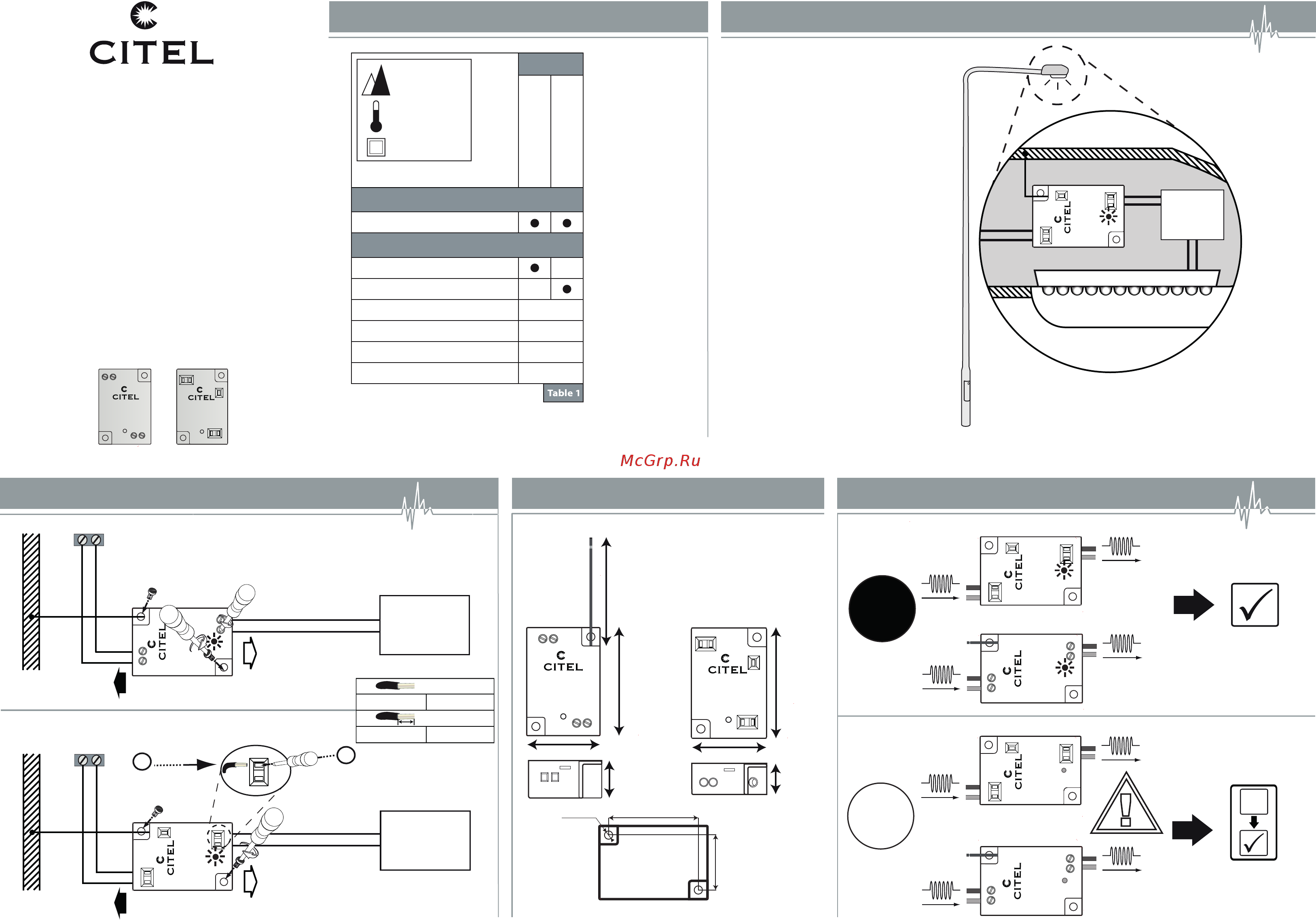

CITEL MLPC2-230L-V/ESP2 Инструкция по установке онлайн
Technical Data
Wiring and installation Dimensions (in mm) Maintenance
Application example
MLPC2/ESP2 Series
INSTALLATION INSTRUCTIONS -
NOTICE D'INSTALLATION
NOTICIA DE INSTALACIÓN - INSTALLATIONSHINWEISE
ISTRUZIONI PER L'INSTALLAZIONE
INSTRUCOES DE INSTALACAO - MONTÁŽNÍ NÁVOD
РУКОВОДСТВО ПО МОНТАЖУ - 安装指导书
Parafoudre Type 2 (ou Type 3) + protection
electrostatique très compact pour éclairage à LED Classe II.
AC surge protector Type 2 (or Type 3) + electrostatic
protection for Class II LED lighting system.
AC- Überspannungsschutz Typ 2 (und 3) und
elektrostatischer Schutz für Schutzklasse II LED-Systeme.
Protección AC contra sobretensiones transitorias
de Tipo 2 (o 3) + proteccion contra las descargas
electrostaticas para iluminación con tecnología LED
de Classe II.
Protezione AC contra sovratensioni di Tipo 2 (o 3)
+ protezione contro las scariche elettro-statiche
per l’illuminazione con tecnologia LED di Classe II.
УЗИП переменного тока Класс 2 (или Класс 3) +
электростатическая защита для светодиодных
систем освещения класса II.
Connection by screw terminal
MLPC2-230L-V/ESP2
MLPC2-230L-V/ESP2 MLPC2-230L-R/ESP2
P/N
6500 ft max.
2000 m ma
x.
-40/+185°F max.
-40/+85°C max.
indoor use only
MLPC2-230L-V/ESP2
MLPC2-230L-R/ESP2
AC network
I
10 kA
Class II
no current
max
I
PE
Protection class
Isolation Class
IP20
Connection by screw
Connection by spring
Characteristics
220 - 240 Vac single phase
L
N
Protected
Equipement
AC network
Protected side
0.4 Nm
3.5 Lb-In
N
FE*
* FE : Functional Earth
* FE : Functional Earth
Isolated Mast
Class II lighting
WARNING :
This SPD Must be used ONLY
Class II ligthing mounted on isolated
mast or isolated brackets
Pink color
Metal enclosure
L
LED circuit board
LED
Driver
0.5 - 2.5 mm² 20 - 13 AWG
9 - 10 mm 0.35 - 0.39 in
min-max
min-max
N170302a
FE*
For all versions
340
20,5
40
59 59
40
17
30
49
Diam. 4,3
Push
1
Connection by spring contact terminal
MLPC2-230L-R/ESP2
L
N
Protected
Equipement
AC network
Protected side
N
FE*
Pink color
Metal enclosure
L
Insert
wire
2
and replace
with
MLPC2-230L-V/ESP2
or
MLPC2-230L-R/ESP2
LED OFF + AC o = Defect
LED ON = OK
LED on
LED o
X
X
X
Содержание
- Application example 1
- Connection by screw terminal mlpc2 230l v esp2 1
- Connection by spring contact terminal mlpc2 230l r esp2 1
- For all versions 1
- Insert wire 1
- Led driver 1
- Led off ac of defect 1
- Led on ok 1
- Notice d installation 1
- Technical data 1
- Wiring and installation dimensions in mm maintenance 1
- Advertencia de seguridad 2
- Atencion 2
- Attention 2
- Attenzione 2
- Avisos importantes 2
- Avvertenze importanti 2
- Bezpečnostní pokyny 2
- Consignes de securite 2
- It es pt 2
- Rus varování 2
- Safety instructions 2
- Sicherheitshinweise 2
- Warnung 2
- Внимание 2
- Меры безопасности 2
- 中文 2
- 安全须知 2
