Процедура установки

Существует два варианта установки CD-ресивера. При использова-

нии первого варианта CD-ресивер устанавливается в приборную па-

нель автомобиля спереди, а при использовании второго варианта

CD-ресивер устанавливается сзади передней панели (CD-ресивер

устанавливается вместо штатного радиоприемника автомобиля, для

закрепления используются резьбовые отверстия на боковых панелях

CD-ресивера). Более подробно оба варианта установки CD-ресивера

описываются в данном руководстве ниже.

Первый вариант установки CD-ресивера

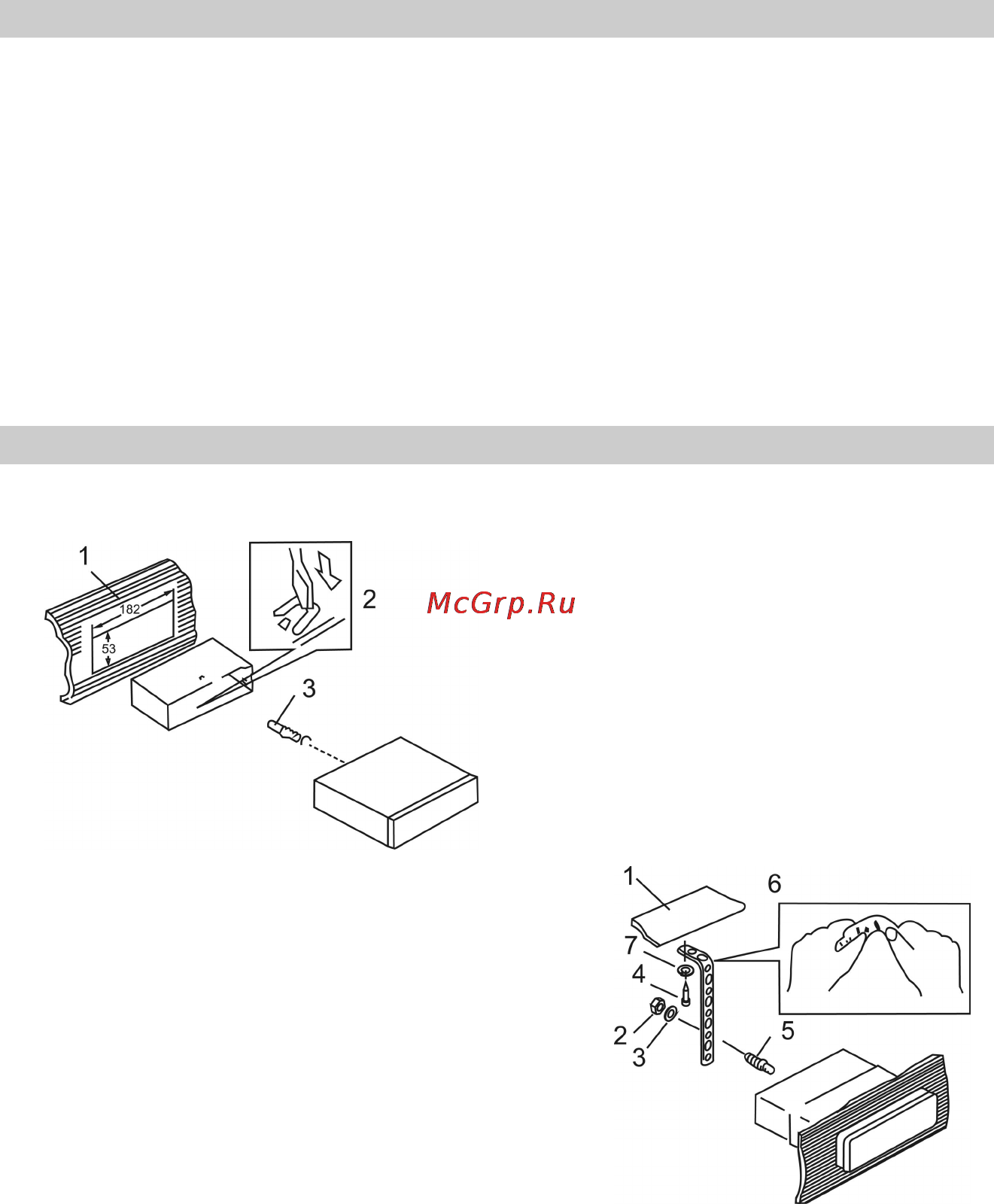

1. Приборная панель автомобиля.

2. Кожух.

После установки кожуха CD-

ресивера в приборную панель

автомобиля, выберите на ко-

жухе те металлические языч-

ки, которые соответствуют

толщине приборной панели, и

отогните их, чтобы зафикси-

ровать кожух на месте.

3. Винт.

1. Приборная панель автомобиля.

2. Гайка (5 мм).

3. Пружинная шайба.

4. Винт (4 х 12 мм).

5. Винт.

6. Металлическая планка.

Для закрепления задней части CD-

ресивера обязательно используйте металлическую планку. Ме-

таллическая планка может быть согнута руками под желаемым

углом.

7. Плоская шайба
