Устранение неисправностей
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ 6-11
Устранение застревания бумаги
При застревании бумаги на
сенсорную панель выводится
сообщение Замятие бумаги, а
копировальный аппарат
останавливается. Для
удаления застрявшей бумаги
следуйте настоящим
инструкциям.

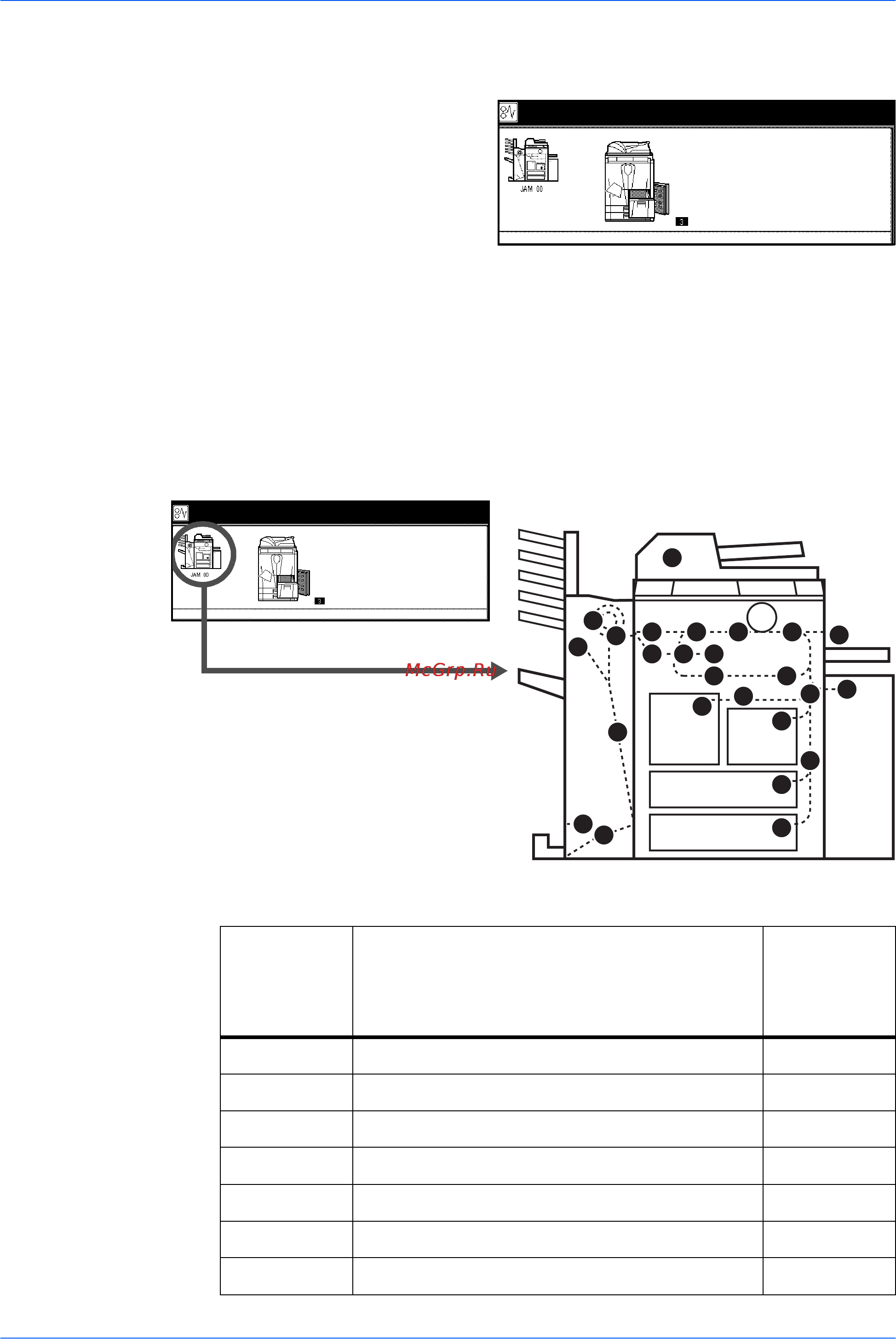

Индикаторы мест застревания бумаги
Место произошедшего застревания бумаги обозначается буквой.
Воспользуйтесь приведенными схемой и таблицей, чтобы определить отсек и
найти инструкции по устранению застревания.
Замятие бумаги.
3.Уда лите бумагу .
4.Установите кассетуи закройте крышку.
2.Откро йте кассету 1.
1.Откро йте пр авую крышку и уд алите бумагу .
G
G G H
H H
G G G
J
J
B
D
F
I
B
J
J
A
C
C
J
E
E
J
Замятие бумаги.
3.Уда лите бумагу .
4.Установите кассету и закройте крышку.
2.Откройте кассету 1.
1.От кро йте пр авую кр ышк у и уд алит е бум агу .
Индикатор
места
застревания
бумаги
Место застревания бумаги Ссылка
A Кассета 1 стр. 6-13
B Кассета 2 стр. 6-14
C Кассеты 3 и 4 стр. 6-15
D Лоток MP стр. 6-16
E Под правой крышкой стр. 6-17
F Дополнительный боковой податчик стр. 6-18
G Транспортер бумаги стр. 6-19
