Liebherr ICN 3056-20 [10/14] Изменение направления открывания дверей
![Liebherr ICN 3056-20 [10/14] Изменение направления открывания дверей](/views2/1060503/page10/bga.png)
34
* в зависимости от модели и оборудования
W
Крепежные винты
9
переставьте на противоположную сторону
и слегка прикрутите их.
W
Винты крепления двери
bl
выкрутите и переверните шарниры по
диагонали.
Внимание! Не складывайте шарниры -
опасность травмы!
- Для прикручивания шарниров используйте шуруповерт -
винты
bl
являются саморезами.
W
Заглушками
bm
закройте открывшиеся крепежные отверстия.
W
Навесьте двери устройства на предварительно установленные
винты
9
и затяните винты.
Установка на место демпфера закрывания дверей 2* :
W Прикрутите держатель 1
W
Шаровую головку 3, вместе с демпфером закрывания дверей
2
, вкрутите в крепежное отверстие.
W
Снова смонтируйте все закрывающие элементы.
Для установки потребуется следующий дополнительный инструмент:
Шуруповертдля винтов Torx
®
15, 20, 25, шестигранный ключ 13.

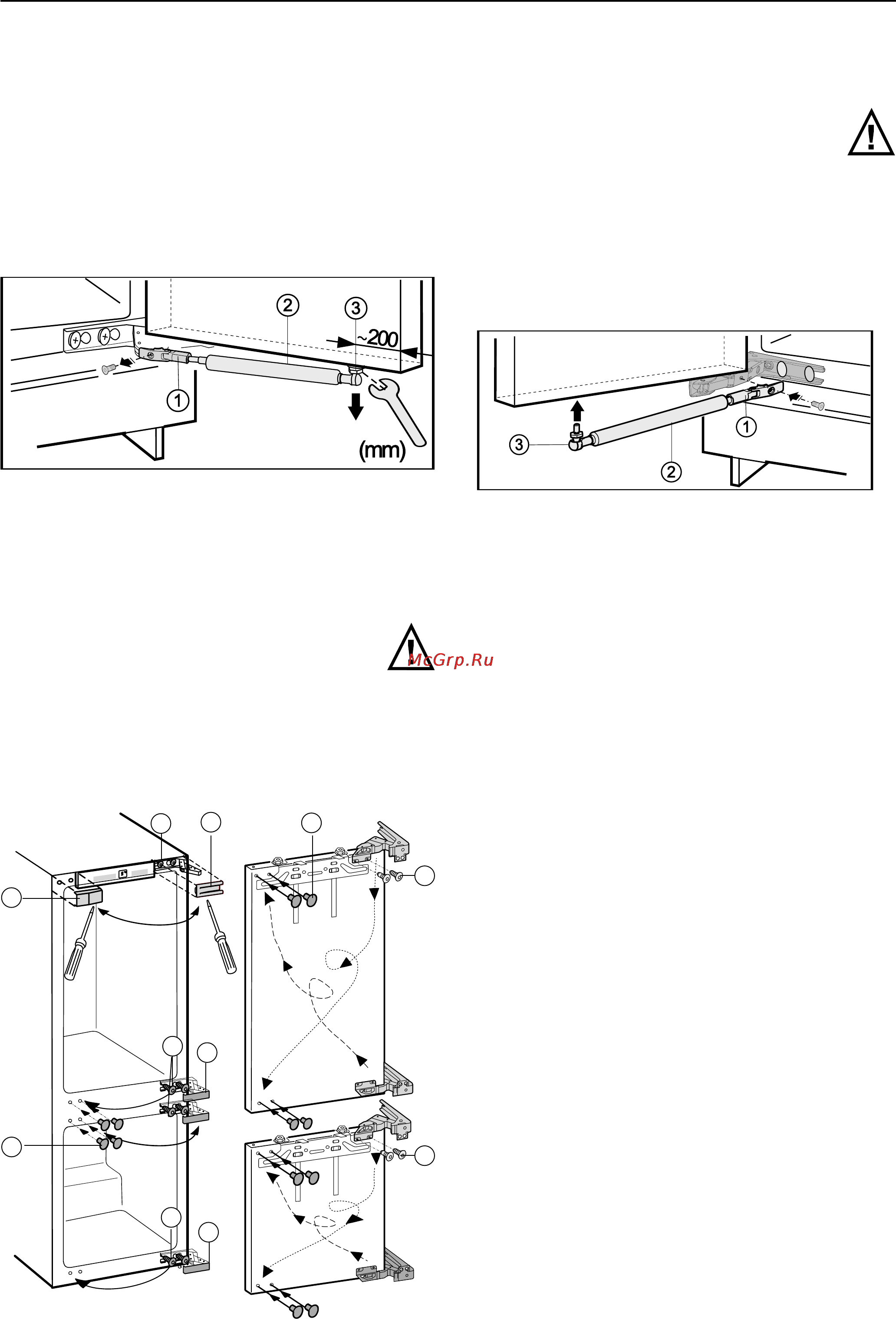

Изменение направления открывания дверей
При необходимости, можно поменять упор; в ином случае см.
руководство по монтажу дальше
W
Для облегчения монтажа задвиньте устройство в нишу на 3/4.
Откройте дверь.
W Демонтаж амортизатора закрывания двери :
Внимание, амортизатор закрывания двери в демонтированном
состоянии сжимается!
W Открутите держатель 1
W Открутите от двери шаровую головку 3, вместе с
амортизатором закрывания двери 2 и отложите в сторону.
Внимание: амортизатор закрывания двери
не извлекайте из шаровой головки. Опасность
повреждения
W
Закрывающие элементы
5
,
6
,
7
и
8
снимите вперед с
помощью отвертки для винта со шлицевой головкой.
W
Крепежные винты
9
на корпусе устройства вверху и внизу
только ослабьте.
- Сдвиньте двери наружу и снимите.
5
6
7
8
9
11
10
10
7
9
9
