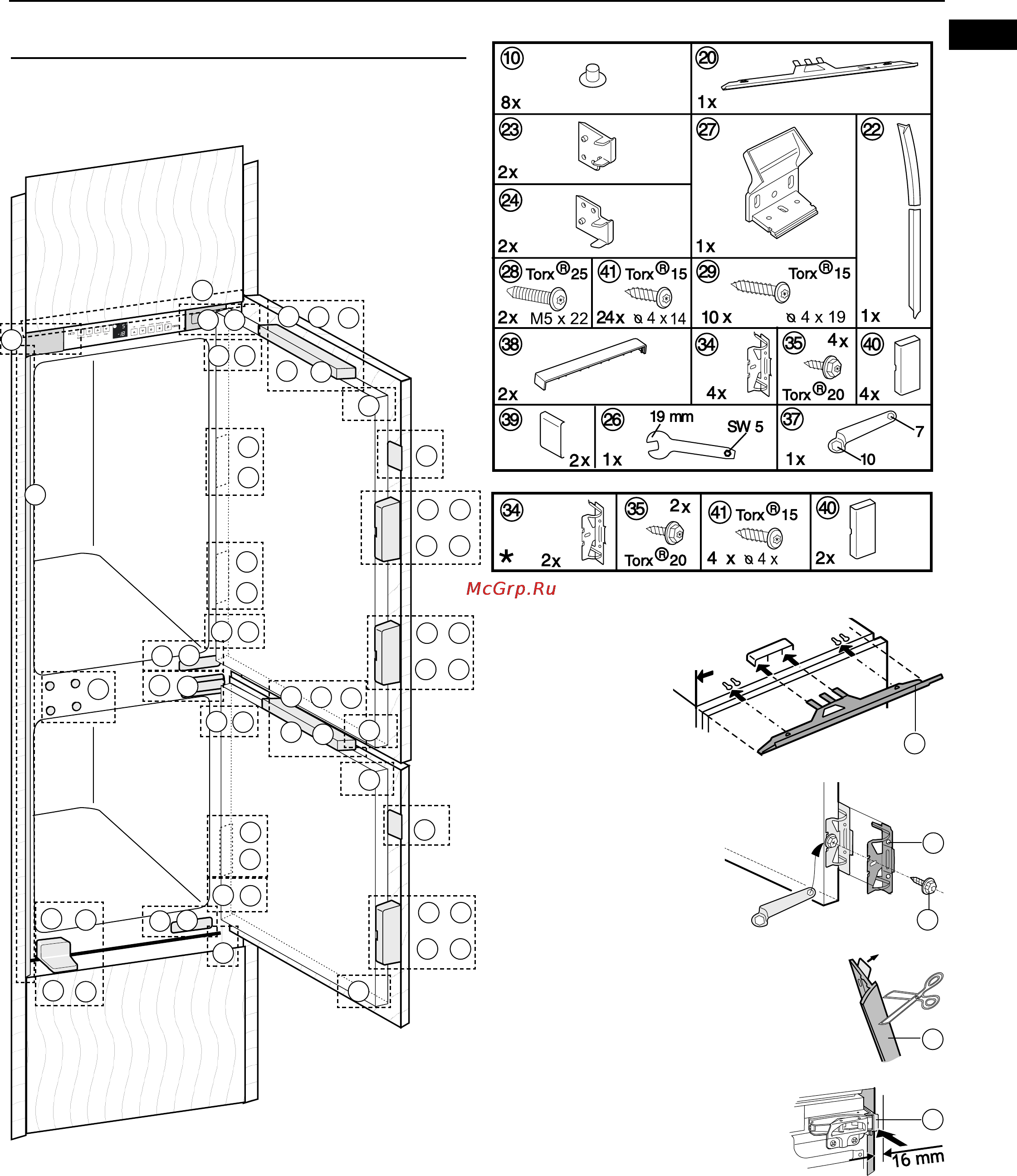

Краткое описание деталей, необходимый при
установке, и их положения на устройстве
23
23
24
27
28
41
29
29
29
29
38
34
35
40
39
39
20
22
41
34
35
40
41
34
35
40
24
29
25
25
30
31
32
33
38
30
31
32
33
Закрепление и монтаж
Все крепежные детали входят в комплект устройства.
W
В ы р а в н и в а ю щ и й
козырек cl
установите в
устройство
посередине:
вдвиньте в перемычку
и навесьте в замочные
отверстия.
W
Крепежный уголок
dp
с помощью
шестигранного ключа
d q
прикрутите к двери устройства,
используя предварительно
просверленные отверстия.
W
Задвиньте устройство на 3/4 в
нишу.
W
Учтите толщину мебельной стенки:
При толщине стенок мебели 16 мм имеем ширину
ниши = 568 мм:
- Наклейте декоративную планку
cn
со стороны ручки
и заподлицо с лицевой стороной на боковую стенку
устройства: снимите защитную пленку и наклейте
обводку; при необходимости укоротите
обводку по высоте ниши.
- Распорные элементы защелкните
co
соответственно на верхнем и
cp
на
нижнем шарнире.
- Вдвиньте устройство в нишу так, чтобы
распорные элементы уперлись в боковую
стенку мебели.
